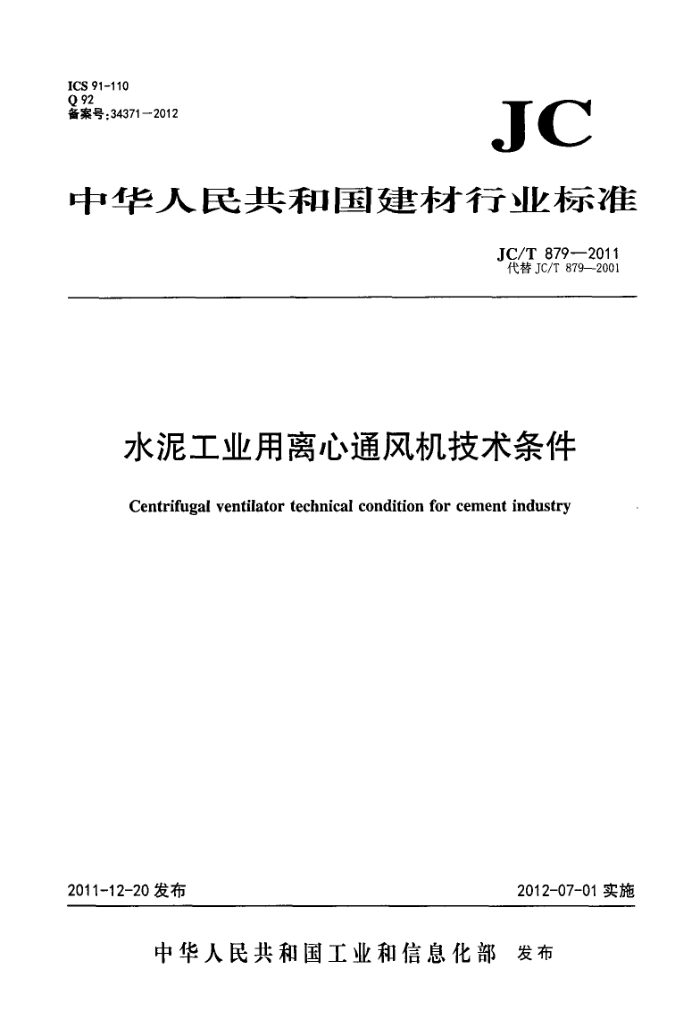

ICS 91-110 Q 92 备案号：34371一2012
JC
中华人民共和国建材行业标准
JC/T879—2011 代替JC/T879—2001
水泥工业用离心通风机技术条件
Centrifugal ventilator technical condition for cement industry
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 中 华人民共 和 国建材行业标 准水泥工业用离心通风机技术条件
JC/T879—2011
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有 不得翻印
*
开本880×1230 ）1/16印张0.5 字数14千字 2012年5月第一版2012年5月第一次印刷
印数1-—400定价12.00元
书号：155160·014
* 编号：0703
网址：www.standardcnjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024 本标准如出现印装质量问题，由发行部负责调换。 JC/T879—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T879—2001《水泥工业用离心通风机技术条件》。与JC/T879—2001相比，除编
辑性修改外主要技术变化如下：
引用文件改为最新发布版本（见第2章）；一一删除了风机整机性能要求（见2001年版的3.1.4)：一删除了不受动载荷的风机静止件在保证强度的情况下允许修补的规定（见2001年版的3.3.6)：一原标准中3.2.1.2条中的“对机号N..12..”改为“风机机号N11.2....”（见3.2.1.2，2001
年版的3.2.1.2)：一原标准中3.5条中的“.实测空气动力性能曲线和模型性曲线..”改为“.实测空气动力性能曲线和典型性曲线”（见3.4，2001年版的3.5)；一原标准3.5a)中“在规定通风机全压.....”改为“在规定流量下，所对应风机的压力....”（见 3.4a)，2001年版的3.5a))；一原标准中3.5b）“..不得低于其对应效率...”改为“不得低于其对应工况点效率...”（见 3.4b)，2001年版的3.5b))；一原标准中6.2中11项要求，本标准中修改为4项要求，删出6.2中a)、d)、c）、d)、e)、 f)、g）、h)内容（见6.2，2001年版的6.2)。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：四平鼓风机股份有限公司。 本标准参加起草单位：重庆通用工业(集团)有限责任公司。 本标准主要起草入：曲晓秋、施云蛟、廖玉龙。 本标准于2001年2月首次发布，本次为第一次修订。
I JC/T879—2011
水泥工业用离心通风机技术条件
1范围
本标准规定了水泥工业用离心通风机（以下简称“风机”）的要求、试验方法、检验规则以及标志、 包装、运输和贮存等。
本标准适用于含尘浓度不大于100g/m（标态)的离心通风机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T27—1988六角头铰制孔用螺栓A和B级 GB/T 699—1999 优质碳素结构钢 GB/T700——2006 碳素结构钢（IS0630:1995，NEQ） GB/T1171—2006 一般传动用普通V带 GB/T12362000 工业通风机用标准化风道进行性能试验(idtIS05801：1997) GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1:1989） GB/T2888—2008 风机和罗茨鼓风机噪声测量方法 GB/T4323—2002 弹性套柱销联轴器 GB/T12730—2008 一般传动用窄V带 GB/T13306 标牌 JB/T6444—2004 风机包装通用技术条件 JB/T6886 通风机 涂装技术条件 JB/T 8689 通风机振动检测及其限值 JB/T 8690 工业通风机噪声限值 JB/T8822 高温离心通风机技术条件 JB/T 8940 通风机产品型号编制方法 JB/T 9101 通风机转子平衡 JB/T10213—2000 通风机焊接质量检验技术条件 JB/T10214—2000 通风机铆焊件技术条件 JB/T10563—2006 一般用途离心通风机技术条件
3要求
3.1基本要求 3.1.1风机的型号编制应按JB/T8940的规定执行。 3.1.2风机应符合本标准的要求，并按规定程序批准的技术文件和图样或供需双方协议要求制造。 3.1.3在正常的工况条件下，风机及辅助设备的设计寿命不少于10年，叶轮使用寿命不少于8000h。 3.1.4风机主轴的临界转速应高于最高工作转速的1.35倍。
1 JC/T879—2011 3.1.5风机噪声应按JB/T8690的规定；应按其噪声要求，选用消声装置，或采取相应的消声措施。 3.1.6 图样上未注线性和角度尺寸的公差，切削加工部位应符合GB/T1804一2000中m级的规定。 3.1.7焊接件及非加工面应符合GB/T1804一2000中c级的规定。 3.2主要零部件技术要求 3.2.1机壳 3.2.1.1机壳材料应采用不低于GB/T700一2006中Q235A的钢板制造。 3.2.1.2风机机号Nc11.2以上的机壳，可制成上、下对开的两部分，以对接法兰连接，并用螺栓紧密固定。法兰应有足够的刚度，不应在运输、吊装、运转中产生变形。法兰面应平整，以减少气体泄漏。 3.2.1.3机壳侧板和蜗板在保证强度的情况下充许拼接。 3.2.1.4机壳的焊缝处不应有气体泄漏。
伊文能究
3.2.2叶轮
3.2.2.1对焊接结构的叶轮，焊接质量应符合JB/T10213一2000的规定。 3.2.2.2轮盘与轮毂宜采用间隙配合，以铆钉或铰制孔螺栓连接，铰制孔螺栓应符合GB/T27一1988 的规定：铆接质量应符合JB/T10214一2000的规定。 3.2.2.3轮盘、轮盖的拼接强度，应符合JB/T10214一2000的规定， 3.2.2.4风机的叶轮或转子应进行动平衡校正：F式传动转子组平衡品质等级不应大于5.6mm/s：D、 C式传动叶轮平衡品质等级不应大于4mm/s。 3.2.3主轴材质
应采用不低于GB/T699—1999中45号钢，锻造主轴应进行消除应力和调质处理。 3.2.4轴承
信明
轴承应牢固装配在轴承箱中，各轴承间保持轴心一致。 3.2.5风机联轴器
a
H政图S 水好禁猫风献B
应按GB/T4323-2002规定选用。 3.2.6V带轮及V带 3.2.6.1C式传动风机应选用V带传动，V带轮应进行静平衡校正。 3.2.6.2V带应符合GB/T1171-2006和GB/T12730—2008的规定 3.3装配要求 3.3.1供方应在装运最大件尺寸许可的范围内，在制造厂组装风机和附件，满足在使用现场的组装量达到最少的要求。 3.3.2现场装配的部件，应在明显部位正确地打印标记。 3.3.3对联轴器传动型的风机，供方应提供联轴器的轴向间隙值。 3.3.4进风口与叶轮轮盖进口间的径向单侧间隙，为叶轮直径的0.15%～0.40%，轴向重叠长度为叶轮直径的0.8%~1.2%。 3.4性能要求
用风服e888
业工08T用
高an A
SPET8I
2
