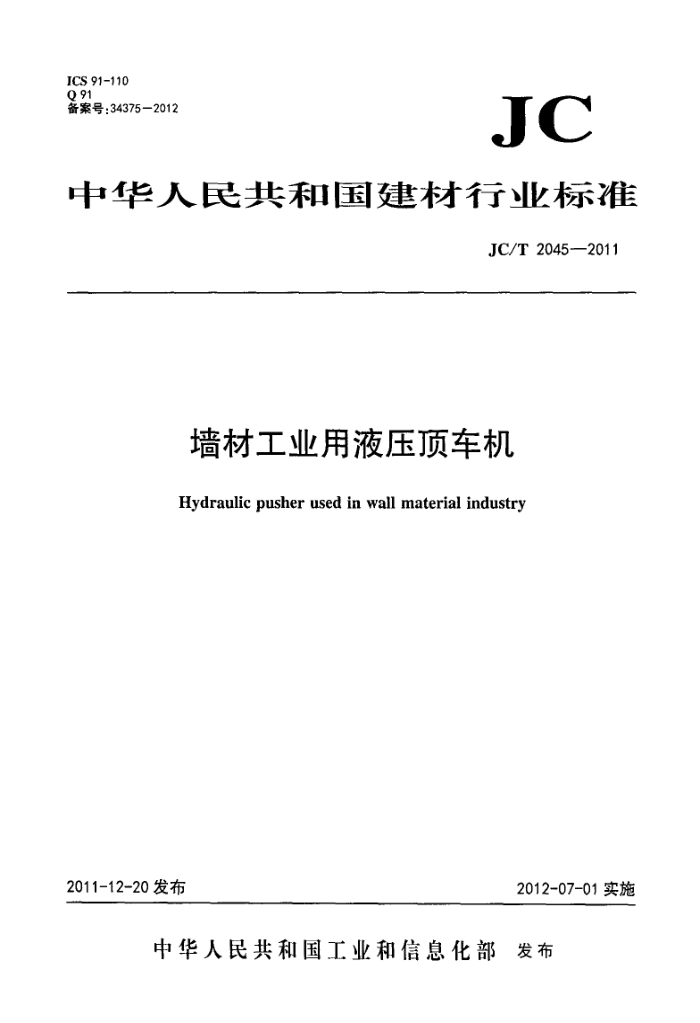

ICS 91-110 Q 91 备案号：34375—2012
JC
中华人民共和国建材行业标准
JC/T 2045—2011
墙材工业用液压顶车机
Hydraulic pusher used in wall material industry
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 JC/T2045-2011
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：由北京东方新强设备制造有限公司。 本标准参加起草单位：中国建材装备有限公司、山东建能硬塑制砖机械有限公司、陕西宝深建材机
械（集团）有限公司、江苏盐城建材机械有限公司。
本标准主要起草人：贾相福、汪佳、郭春河、李永铭、师晓明、郭立俊本标准为首次发布。 JC/T2045—2011
墙材工业用液压顶车机
1范围
本标准规定了墙材工业用液压顶车机（以下简称顶车机）的型式和型号、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于墙材工业用液压顶车机。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699--1999优质碳素结构钢 GB/T700—2006碳素结构钢(IS0630:1995，NEQ) GB/T11841996 ：形状和位置公差未注公差值(eqvIS02768-2：1989) GB/T1804-2000 一般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1:1989) GB/T3766—2001 液压系统通用技术条件 GB/T 3768 3声学 ：声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法（GB/T
3768—1996，eqvIS03746:1995)
GB/T7935-2005 液压元件 ：通用技术条件 GB/T9439—2010 灰铸铁件 GB/T13306标牌 JC/T402水泥机械涂漆防锈技术条件 JC/T406 水泥机械包装技术条件 JC/T532 ：建材机械钢焊接件通用技术条件
3型式、型号和基本参数
3.1型式
墙材工业用液压顶车机分为单缸液压传动式和双缸液压传动式。 3.2型号 3.2.1型号表示方法
顶车机型号表示方法如下：
- JC/T2045—2011
YD00-0
工作行程（cm）最大顶推力(t) (S)代表双缸，(D)代表单缸液压顶车机代号
3.2.2标记示例
示例：符合JC/T2045—2011，单缸顶推力为25t，工作行程为170cm墙材工业用液压项车机标记为：
液压顶车机YDD25-170JC/T2045-—2011
3.3基本参数
文康技
顶车机的基本参数见表1。
表1基本参数
工作行程
顶推力 15 25 30 60
型号 YDD15-135 YDD25-170 YDS30-160 YDS60-160
液压缸数量
cm
135 170 160 160
1 1 2 2
8008-286789 010s-e8te Ta0 ao
4技术要求
4.1基本要求 4.1.1顶车机应符合本标准规定，并按规定程序批准的图样及技术文件制造。 SE 4.1.2图纸上形状和位置公差、未注公差值应符合GB/T1184一1996中表1~表4的中L级规定。 4.1.3图纸上线性尺寸的未注公差，切削加工部位应符合GB/T1804一2000中表1的m级规定：非切削加工部位应符合表1中c级规定。 4.1.4轴类件的材质不应低于GB/T699—1999中45号钢的规定，并进行调质处理，其他零件可使用符合GB/T700一2006要求的碳素结构钢。 4.1.5焊接件应符合JC/T532的有关规定，焊接表面质量应不低于I级，尺寸公差和角度公差应不低于B级。 4.1.6主要灰铸铁件，其材料不应低于GB/T9439一2010中表1有关HT200的规定。 4.1.7 顶车机应有良好的接地装置和明显的接地标志，其接地电阻值不得大于42。 4.1.8顶车机整机的绝缘电阻值不得小于1MQ。 4.1.9 顶车机应有安全防护、过载保护、定位、限位装置。 4.1.10 顶车机的传动系统应运行平稳，灵活可靠。 4.2整机性能要求 4.2.1 各传动机构应性能可靠、工作稳定、定位准确。
黑路然水S05.我3
2 JC/T2045—2011
4.2.2液压传动系统应符合GB/T3766—2001的规定：液压元器件应符合GB/T7935—2005的规定。 4.2.3各传动系统、液压系统均应设置良好的润滑和密封装置，不得出现影响机械性能的渗漏现象。 4.3装配要求 4.3.1所有零部件应经检验合格（外购件需有合格证或检验报告单)方可进行装配。 4.3.2液压工作站应安装在隧道窑外侧，用无缝钢管或高压胶管与液压油缸连接。 4.4空载试车要求 4.4.1液压工作站和各润滑部位应按规定分别加注液压介质和润滑油。 4.4.2检查各液压元器件的密封性和可靠性，按产品说明书的要求启动液压站后，进行空载试车。 4.4.3顶车机运转时应无异常声响和振动，换向和卸压时不得有冲击现象，活塞（杆）不得有爬行和停滞现象。 4.4.4连续运行不得少于十次往复行程。 4.4.5轴承温升应不大于35K，最高温度不大于70℃。 4.5负载试车要求 4.5.1空载试车完毕的项车机，应进行负载试车。 4.5.2进行负载试车顶车机的基本参数和技术要求应符合第3章和第4章的规定。 4.5.3连续运行不得少于十次往复行程。
9
4.5.4项车机运行应平稳，定位应准确。 4.5.5顶车机运行时的噪声值应不大于85dB（A）。 4.5.6轴承温升应不大于45K，最高温度不大于80℃。 4.6外观要求 4.6.1顶车机表面应平整、光洁、不得有明显的碰伤、划伤、锈蚀等缺陷。 4.6.2顶车机的涂漆防锈应按JC/T402的规定 4.6.3顶车机的液压系统不得有漏油、渗油现象。
肤色然
美代集会
州事号
5试验方法
5.1接地电阻检测
接地电阻值用双臂电桥检测。 5.2绝缘检测
绝缘电阻值用500V兆欧表测量。 5.3传动液压系统检测
传动液压系统的试验方法均应符合GB/T3766一2001的规定，本标准没有规定的项目按产品图纸技术要求或产品说明书的规定执行。 5.4空载试车 5.4.1试验条件
