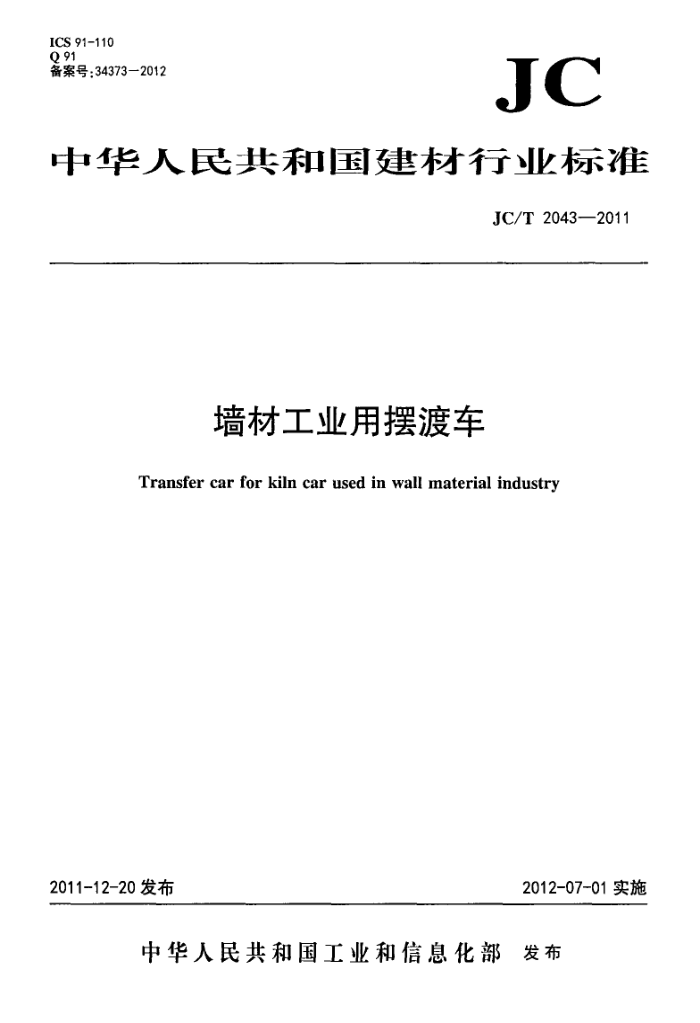

ICS 91-110 Q 91 备案号：34373一2012
JC
中华人民共和国建材行业标准
JC/T 2043—2011
墙材工业用摆渡车
Transfer car for kiln car used in wall material industry
2012-07-01实施
2011-12-20发布
中华人民共和国工业和信息化部发布 中华人民共和国建材行业标准
墙材工业用摆渡车 JC/T 20432011
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16印张0.5 字数14千字 2012年5月第一版2012年5月第一次印刷
印数1—500定价14.00元
书号：155160·016
* 编号：0705
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼 邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T2043~—2011
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：北京东方新强设备制造有限公司。 本标准参加起草单位：中国建材装备有限公司、出东建能硬塑制砖机械有限公司、陕西宝深建材机
械有限公司、江苏盐城建材机械有限公司。
本标准主要起草人：柴常青、贾相福、汪佳、李永铭、祁军勇、杨长勇。 本标准为首次发布。
- JC/T2043-2011
墙材工业用摆渡车
1范围
本标准规定了墙材工业用摆渡车（以下简称摆渡车)的型号和基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于墙材工业用摆渡车。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699—1999 优质碳素结构钢 GB/T700—2006 碳素结构钢 GB/T1804--2000 一般公差未注公差的线性和角度尺寸的公差（eqvIS02768-1：1989) GB/T3766-—2001 液压系统通用技术条件 GB/T3768声学 声压法测定噪声源声功率级 及反射面上方采用包络测量表面的简易法 GB/T9439—2010 灰铸铁件 GB/T13306 标牌 JC/T402 水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 JC/T532 建材机械钢焊接件通用技术条件
3型号和基本参数
3.1型号 3.1.1型号表示方法
墙材工业用摆渡车的型号表示方法如下：
BDC-口
窑车宽度（cm）摆渡车代号
3.1.2标记示例
示例：符合JC/T2043一2011，密车宽度为460cm的墙材工业用摆渡车标记为：
摆渡车BDC-460JC/T2043-2011
3.2基本参数
摆渡车的基本参数见表1。
1 JC/T2043—2011
表1基本参数适用密车宽度
载重量 t 25 30 45 60
型号 BDC360 BDC460 BDC690 BDC920
cm 360 460 690 920
技术要求
4
4.1基本要求 4.1.1摆渡车应符合本标准规定，并按规定程序批准的图样及技术文件制造。 4.1.2图纸上线性尺寸的未注公差，切削加工部位应符合GB/T1804一2000中表1的m级规定：非切削加工部位应符合表1中c级规定。 4.1.3轴类件的材质不应低于GB/T6991999中45号钢的规定，并进行调质处理，其他零件可使用 GB/T700-2006碳素结构钢。 4.1.4焊接件应符合JC/T532的有关规定，焊接表面质量不应低于I级，尺寸公差和角度公差不应低于B级。 4.1.5主要灰铸铁件，其材料不应低于GB/T9439—2010中表1有关HT200的规定。 4.1.6# 摆渡车应有良好的接地装置和明显的接地标志，其接地电阻值不得大于42。 4.1.7 摆渡车整机的绝缘电阻值不得小于1M2。 4.1.8 摆渡车应有安全防护、过载保护、定位、限位装置。 4.1.9# 摆渡车的传动系统应运行平稳，灵活可靠。 4.2整机性能要求 4.2.1各传动机构应工作可靠、性能稳定。 4.2.2行走部应运行灵活，不得有卡带现象 4.2.3各传动系统应设置良好的润滑和密封装置，不得出现影响机械性能的渗漏现象。 4.3装配要求
所有零部件必须经检验合格(外购件需有合格证或检验报告单)方可进行装配。 4.4空载试车要求 4.4.1 各润滑部位应按规定加注润滑油。 4.4.2摆渡车的各传动系统、电气控制系统、仪器等附属装置均应经检验合格，方可进行试车。 4.4.3摆渡车运行时应运行平稳，无异常声响和振动，链轮和链条应啮合良好。 4.4.4 摆渡车连续运行不得少于十次往复行程。 4.4.5 轴承温升应不大于35K，最高温度不大于70℃。 4.5负载试车要求 4.5.1 空载试车完毕的摆渡车，应进行负载试车。 4.5.2 进行负载试车摆渡车的基本参数和技术要求应符合本标准第3章和第4章的规定。 4.5.3 摆渡车连续运行不得少于十次往复行程。
2
