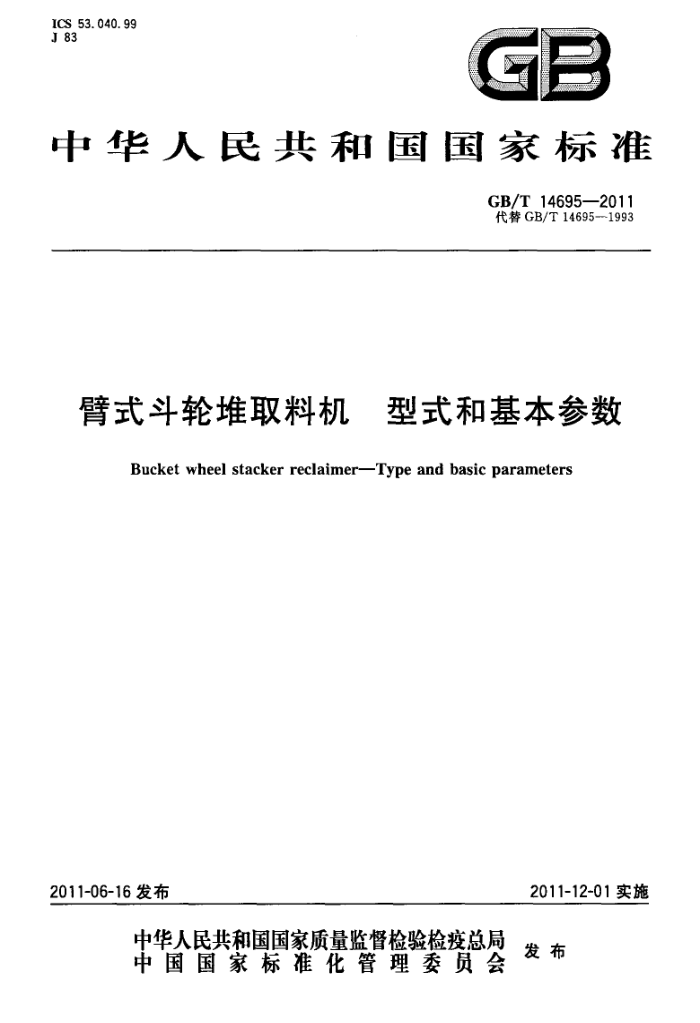

ICS 53. 040. 99
J 83
1
中华人民共和国国家标准
GB/T 14695—2011 代替GB/T14695-1993
臂式斗轮堆取料机 型式和基本参数
Bucket wheel stacker reclaimer-Type and basic parameters
2011-12-01实施
2011-06-16 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 14695—2011
前言
本标准代替GB/T14695—1993《臂式斗轮堆取料机型式和基本参数》。本标准与原标准相比，主要变化如下：
在“1.2”中明确了含“臂式混勾堆料机”； —在"1.3”中明确了含“由臂式堆料机参与组成或由臂式堆料机及臂式斗轮取料机两个部分组成
在圆形料场用设备”形式；图示做了更新调整和补充；在2.1”中对儿种平衡型式增加了简要说明； -取消了“交叉式尾车”；在“2.3”中的"动臂堆料机”中明确了有“单臂堆料机”和“双臂堆料机”; -在"2.4”中对"混勾堆料机”了简要的说明；增加了“2.5···圆形料场用设备”和“臂式堆料机及臂式斗轮取料机用于圆形料场的组合” 图示; 在"2.6"中将轻、重物料的线切割阻力进行了调整； --在"2.7型号表示方法”中的个别项代号做了调整和更改; 一在“2.8标记示例”中增加了示例;
在“3.1.2”中臂式斗轮堆取料机额定生产率增加了“10000t/h”的能力; 一在"3.1.3”中臂式堆料机额定生产率增加了“11000t/h”的能力；
在"3.2”中臂架回转半径"特殊情况允许加长”数值改为1～4m 在"3.3”中增加了"12m"的轨道中心距； -在"3.4”中机上带宽明确了应与料场带式输送机相匹配的概念；一在3.5"中机上带速明确了应与料场带式输送机相匹配的概念；增加了“3.6 料堆高度”。 本标准由中国机械工业联合会提出。 本标准由全国连续搬运机械标准化技术委员会（SAC/TC331)归口。 本标推起草单位：北京起重运输机械研究所。 本标推主要起草人：杨桂云。 本标准所替代标准的历次版本发布情况为：
-GB/T14695---1993
I GB/T 14695—2011
臂式斗轮堆取料机 型式和基本参数
1范围
本标准规定了臂式斗轮堆取料机、臂式斗轮取料机、臂式堆料机的型式和基本参数。 本标准适用于在条形料场轨道上行走的臂式斗轮堆取料机、臂式斗轮取料机、臂式堆料机和臂式混
匀堆料机(以下简称堆取料机)。
由臂式堆料机参与组成或由臂式堆料机及臂式斗轮取料机两个部分组成在圆形料场用设备也应参照本标准执行。 2 型式 2.1堆取料机按平衡型式分为：活动平衡式（图1)（即臂架和平衡重之间用刚性或柔性连接并分别绕自已的轴心摆动，以达到整体的平衡)、固定平衡式(图2)（即平衡重固定在一个相对于臂架的任何角度都可达到相对平衡的位置)和整体平衡式（即臂架和平衡重绕同一个轴心摆动，以达到整体的平衡），整体平衡式泛指整体液压平衡式[图 3a)]及[图 3b)]。
ZNNNNNN
图 1 活动平衡式
图 2 固定平衡式 GB/T 14695—2011
X7
a)
Tl
T
b)
图 3 整体平衡式
2.2堆取料机按尾车型式分为：固定式单尾车（图4）、升降式单尾车（图5）、半升降式单尾车（图6）、固定式双尾车(图7)、移动式双尾车(图8)。
图4固定式单尾车
图 5 升降式单尾车
2 GB/T 14695--2011
图 6半升降式单尾车
图 7 固定式双尾车
图 8 移动式双尾车
2.3堆料机按臂架的型式分为：定臂堆料机（图9)、摇臂堆料机（图12)和动臂堆料机，动臂堆料机又分单动臂堆料机(图10)和双动臂堆料机(图11)。
沃
图 9 定臂堆料机 GB/T 14695-—2011
口/口·口
臂架回转半径,单位为 m 堆料额定生产率,单位为 t/ h 取料额定生产率,单位为 t/h 自定义代号，由制造企业自定料性代号,轻物料为 Q,重物料为Z 类别代号,堆取料机为 DQ,堆料机为 DD,取料机为 QQ,堆料混匀为 DH,取料混勾为 QH,圆形料场用加后缀 Y
2.8标记示例：
a）取料额定生产率为630 t/h,堆料额定生产率为1000 t/h，臂架回转半径为30m，轻物料用斗
轮堆取料机：制造企业自定义代码如×或××（以下同）：
斗轮堆取料机DQ×630/1000·30 GB/T 14695—2011
b)J 取料额定生产率为800t/h，臂架回转半径为35m，重物料用斗轮料机：
斗轮取料机QQZ××800·35 GB/T 14695—2011
c）堆料额定生产率为1 250 t/h,臂架回转半径为 40 m,轻物料用斗轮堆取料机：
堆料机DDQ××1 250 ·40 GB/T 14695---2011
d) 取料额定生产率为1600t/h，臂架回转半径为30m，重物料用混勾取料机：
混勾取料机QHZ×1600·30 GB/T 14695—2011
e） 堆料额定生产率为2000t/h，臂架回转半径为45m,轻物料用混匀取料机：
混匀堆料机DH××1600·30 GB/T 14695—2011
f) 取料额定生产率为1000t/h，臂架回转半径为30m，圆形料场用斗轮取料机：
斗轮取料机QQY××1000·30 GB/T 14695—2011
g) 堆料额定生产率为1600t/h，臂架回转半径为30m，圆形料场用堆料机：
堆料机DDY××1 600·30 GB/T 14695—2011
3 基本参数 3.1额定生产率 3. 1. 1臂式斗轮堆取料机额定生产率
臂式斗轮堆取料机额定生产率应符合表1的规定。
表1
单位为吨每小时
取料 200 315 400 500 630 800 1 000|12501 6002 000 2500315040005000 6300 堆料 400 500 630 800 11 000 11 250 / 1 600 | 2 000 | 2 500 |3 150 | 4 000 |5 000 ( 6 300 |8 000 | 10 000 3. 1.2 臂式斗轮取料机额定生产率
1
臂式斗轮取料机额定生产率应符合表2的规定。
表 2
单位为吨每小时
400 500 630 800 1 000 1250 160020002500315040005000 6300 18 000 10 000 3. 1.3 臂式堆料机额定生产率
臂式堆料机额定生产率应符合表3的规定。
表 3
单位为吨每小时
500 630 800 1 000 1 250 1. 600 2 000 2 500 3 150 5 000 6 300 8 000 [10 00011 000
5 GB/T 14695—2011
3. 2 臂架回转半径
臂架回转半径应符合表4的规定。
表 4 40
单位为米
20 注：特殊情况允许加长 1~4 m。
25
55
30
35
45
50
60
3.3 轨道中心距
轨道中心距应符合表5的规定。
表 5 8
单位为米
10
11
4. 5
5
6
12
9
注：轨道中心距不应小于回转半径的1/5。 3.4 机上带式输送机带宽
机上带式输送机带宽应与料场带式输送机带宽相匹配并应符合表6的规定。
表 6
单位为毫米
1 000 1 200 1 400 1 600 1 800 2 000 2 200 2 400 2 600
650 3.5 机上带式输送机带速
800
机上带式输送机带速应与料场带式输送机带速相匹配并应符合表7的规定。
表 7 3.15
单位为米每秒
1. 6
2. 0
2. 5
5. 0
6. 3
4.0
3.6料堆高度
料堆高度应符合表8的规定。
表8
单位为米
轨上轨下
18
10
12
14 0.5,0.8、1. 0、1.2、1.5、1.8、2. 0
15
16
17
8
19
6
