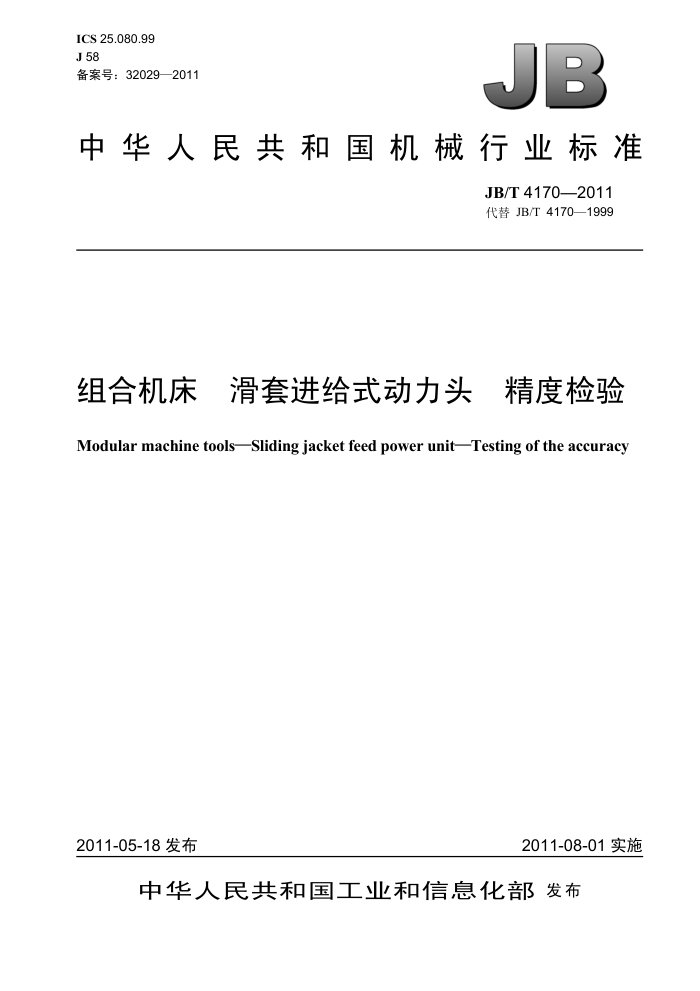

ICS 25.080.99 J 58 备案号：32029—2011
JB
中华人民共和国机械行业标准
JB/T 4170—2011 代替 JB/T 4170—1999
组合机床 滑套进给式动力头精度检验 Modular machine toolsSliding jacket feed power unitTesting of the accuracy
2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T 4170—2011
目 次
前言.. 1 范围..
.I1
.............................
........................
规范性引用文件. 3 简要说明
2.
几何精度检验
4. JB/T 4170—2011
前言
本标准按照GB/T1.1一2009 给出的规则起草。 本标准代替JB/T4170—1999《组合机床滑套进给式动力头精度检验》，与JB/T4170—1999相
比主要技术变化如下：
对原标准前言中的提出和归口单位进行了修改；检验项目中的“允差”改为“公差”。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：江苏高精机电装备有限公司、大连机床集团有限责任公司。 本标准主要起草人：陈雨峰、付承云。 本标准所代替标准的历次版本发布情况为：
-JB/T 4170—1985，JB/T 4170—1999。
II JB/T 4170—2011
组合机床滑套进给式动力头，精度检验
1 范围
本标准规定了组合机床滑套进给式动力头的几何精度要求和检验方法。 本标准适用于组合机床及其自动线的滑套进给式动力头。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则　第1部分：在无负荷或精加工条件下机床的几何精度 3简要说明 3.1滑套进给式动力头的名义尺寸为相应滑台的滑鞍宽度，等于滑套式动力头的底宽。 3.2使用本标准时，应按照 GB/T17421.1 的规定。 3.3本标准所列出的检验项目顺序，并不表示实际检验次序，为了便于装、拆检验工具和检验方便，可按任意次序进行检验。 3.4检验时，当实测长度与本标准规定的测量长度不同时，公差根据GB/T17421.1一1998中2.3.1.1项的规定，按实测长度折算，折算结果小于0.005mm 时，按0.005mm 计 4几何精度检验
将未安装传动装置的滑套进给式动力头放在平板上，进行下列各项检验。
I 序号
公時差
简图
检验项目
检验工具
检验方法
mm
箱体 mm
在任 普通
意 一移 精度级 精密级 指示器、 在主轴孔中插入一根检验棒。将
主轴回转轴线在 ≤160 动段的垂直和水 >160 100 mm 0.016 平面上对 ～250 长度上箱体移动方向的平行度（适用于具有换刀可调滑座的滑套进给式动力头)
检验棒 指示器固定在平板上，使其测头垂
直触及检验棒圆柱面的a）处。移动箱体，在全行程上进行测量，记下读数。然后，使主轴旋转180°，用同样的方法再检验一次。 以两次测量读数差的代数和的 -半作为测定值。然后，把指示器移到相隔 90°的侧面 b）处，重复上述检验，求出测定值。
0.012
O 00
b
G3
JB/T 4170—2011
C JB/T 4170- -2011
t
公差 mm
检验项目
简图
检验工具
序号
检验方法
普通精度级
名义尺寸 mm ≤160
L mm 100 0.016 0.010
精密级
主轴回转轴线对（滑座) 的平行度 >250～400 200 0.0350.020
指示器、 应符合GB/T17421.1—1998中检验棒 5.4.1.2.4 的规定。
在主轴孔中插入一根检验棒。将指示器固定在平板上，使其测头垂直触及检验棒圆柱面的a）处，记下读数。然后，移动指示器在距a) 处为L的b）处测量，记下读数，求出a)、b）两处的读数差。然后, 使主轴旋转 180°，用同样的方法再检验一次。 以两次测量读数差的代数各的 -半作为测定值
安装基面 >160～250 150 0.025
0.016
G4 序号
公 冏差 mm 普通精度级
简图
检验项目
检验工具
检验方法
滑套行程 mm ≤63 >63～100
精密级
主轴滑套移动方向对（滑座）安装 >100～250 基面的平行度（适用于带多轴箱的滑套进给式动力头)
指示器、 将平尺置于可调支架上，调整支平尺、可调 架使平尺工作面与平板平行。将指支架
0.025 0.030 0.040
示器固定在主轴滑套上，并使其测头垂直触及平尺的工作面。然后移动滑套,在行程的两个极限位置上测量，记下读数。 以指示器的最大读数的代数差作为测定值。
G5
普通精度级 0.010 0.012 0.016
滑套行程
精密级
主轴滑套移动在垂直和水 >63～100 平面上的 >100～250 直线度
将平尺置于可调支架上。调整支
指示器、 平尺、可调 架，使平尺工作面与滑套移动方向支架
mm ≤63
0.006 0.008 0.010
平行（应使两个极限位置上的读数相等)。 将指示器固定在滑套上，使其测头垂直触及平尺的工作面。然后移动滑套，在全行程上测量，记下读数。 指示器在全行程长度上读数的最大代数差即为垂直或水平面上的测定值。
垂直平面
G6
水平平面
JB/T 4170—2011
S
