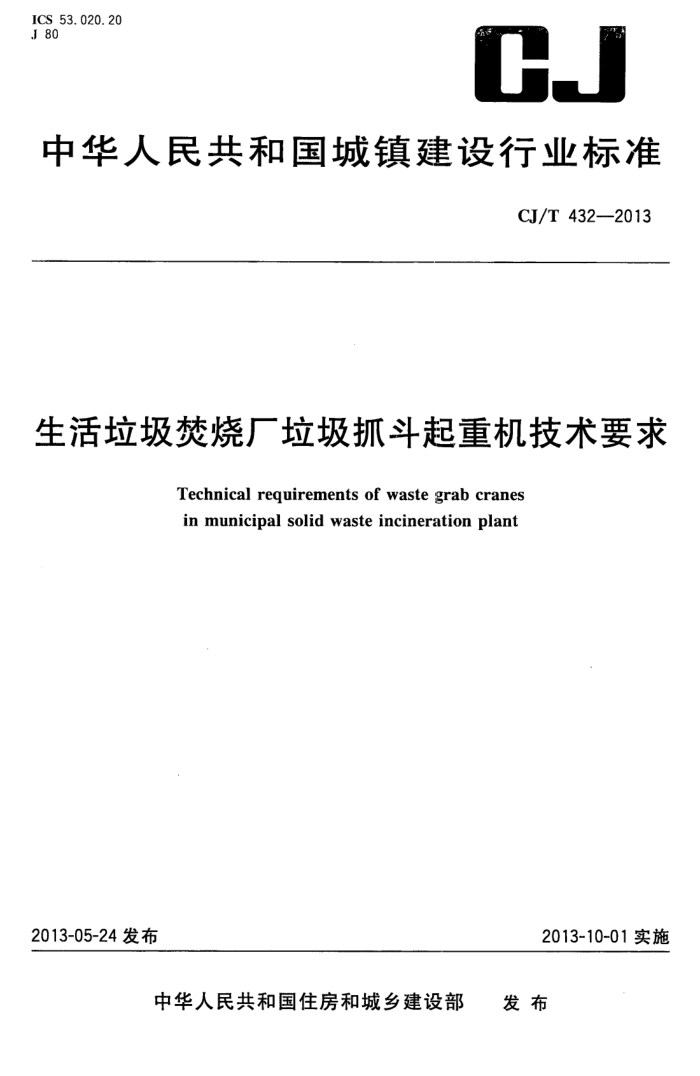

ICS53.020.20 J80
CJ
中华人民共和国城镇建设行业标准
CJ/T432-2013
生活垃圾楚烧厂垃圾抓斗起重机技术要求
Technical requirements of waste grab cranes in municipal solid waste incineration plant
2013-10-01实施
2013-05-24发布
中华人民共和国住房和城乡建设部 发布 中华人民共和国城镇建设
行业标准
生活垃圾烧厂垃圾抓斗起重机技术要求
CJ/T432—2013
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张1字数26千字 2013年8月第一版 2013年8月第一次印刷
*
书号：155066·2-25770定价 18.00元
如有印装差错 替由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107 CJ/T 432—2013
前言
本标准按照GB/T1.1-—2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部市容环境卫生标准化技术委员会归口。 本标准负责起草单位：上海市环境工程设计科学研究院有限公司。 本标准参加起草单位：上海环城再生能源有限公司、北京起重运输机械设计研究院、浙江赛诺起重
机械有限公司、上海昂丰矿机科技有限公司、上海佩纳沙士吉打机械有限公司、科尼起重机设备（上海）有限公司。
本标准主要起草人：张益、孙向军、孙吉泽、吕法制、傅传运、岳文、王明堂、刘长水、朱宏敏、杨智、 傅玲琼、范玉德、周剑波、冯章器、刘爱峰、张勇。
工 CJ/T432-2013
生活垃圾楚烧厂垃圾抓斗起重机技术要求
1范围
本标准规定了垃圾抓斗起重机的基本参数和型号、环境条件、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于生活垃圾焚烧厂抓取垃圾的抓斗起重机（以下简称起重机）。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB997旋转电机结构型式、安装型式及接线盒位置的分类（IM代码） GB/T3811起重机设计规范 GB4208外壳防护等级（IP)代码 GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 GB6067.1 起重机械安全规程第一部分：总则 GB/T9286 色漆和清漆漆膜的划格试验 GB/T11021 电气绝缘耐热性分级 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14405 通用桥式起重机 JB/T4315 起重机电控设备
3基本参数和型号
3.1基本参数 3.1.1起重机的额定起重量、工作级别、跨度、工作速度名义值、垃圾抓斗容积等应根据处理规模和场址条件合理设计，宜采用表1的参数系列。
表1起重机的基本参数
额定起重量/t 工作级别跨度/m 工作速度名义值/（m/min）垃圾抓斗容积/m3
3.2;5.0;6.3;8.0;10.0;12.5;16.0;20.0;25.0 GB/T3811中规定的A8级 10.0;13.0;16.0;19.0;22.0;25.0;28.0;31.0;34.0;37.0 32;40;5056;63;71;80;90;100 1.6;2.0;2.5;3.2;4.0;5.0;6.3;8.0;10.0;12.5;16.0
3.1.2起重机结构形式见图1所示。
1 CJ/T432—2013
说明： l1 一厂房跨度； 12 起重机跨度。
图1起重机结构示意图
3.2型号 3.2.1 起重机型号表示如下：
0-0-0
跨度，m 额定起重量（简称起重量），t 代号，垃圾抓斗起重机加“QZL”
3.2.2型号示例
示例1：起重量10t，跨度22.0m，垃圾抓斗起重机：型号为：QZL10-22.0 示例2：起重量15t，跨度25.5m，垃圾抓斗起重机：型号为：QZL15-25.5
4环境条件
4.1 起重机应在室内工作，工作环境温度应不小于一10℃，并不大于十45℃。 4.2 起重机工作环境温度在十45℃下相对湿度应不大于90%。 4.3 起重机在有灰尘和腐蚀气体的环境中应能正常工作。
5材料
5.1抓斗的主要承载构件和爪瓣的力学性能应不低于Q345B的材料等级，爪尖部分应使用耐磨材料，
2
