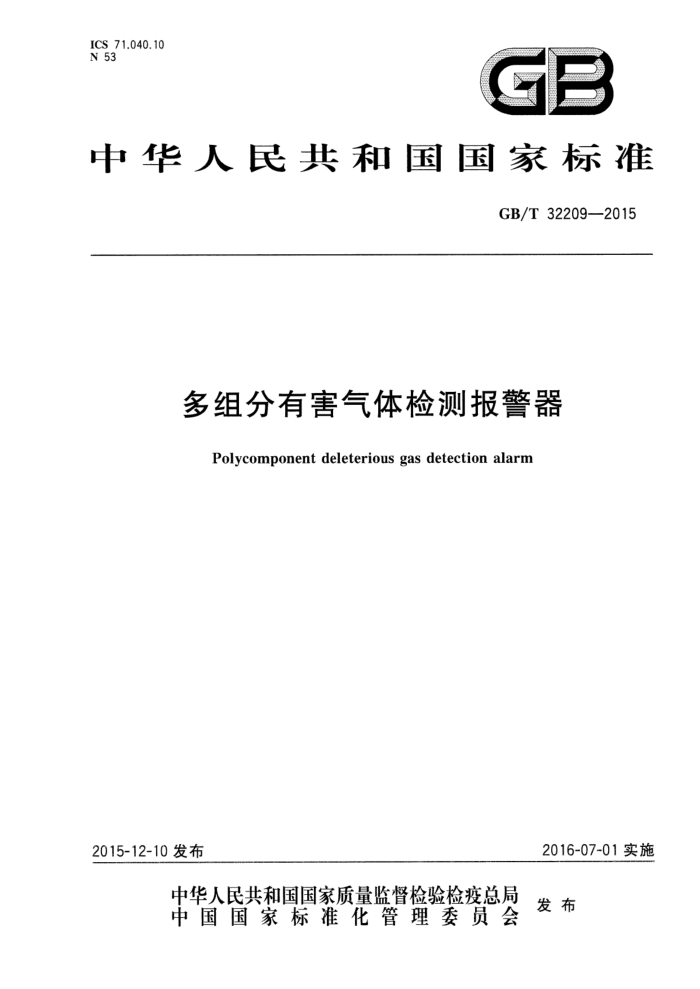

中华人民共和国国家标准
GB/T32209—2015
多组分有害气体检测报警器
Polycomponent deleterious gas detection alarm
2016-07-01实施
2015-12-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准多组分有害气体检测报警器
GB/T32209—2015
+
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本 880X1230 1/16 印张1 字数26千字 2015年12月第一版 2015年12月第一次印刷
书号：155066·1-52610定价 18.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T32209—2015
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。 本标准起草单位：河南汉威电子股份有限公司、北京华科仪电力仪表研究所、济南市长清计算机应
用公司、北京市理化分析测试中心、天津市化工设计院、河南省计量科学研究院。
本标准主要起草人：李志刚、粗伟明、牛小民、杨铸、吴福顺、孔小平、朱鸿鑫、岳宗龙。
1 GB/T32209-2015
多组分有害气体检测报警器
1范围
本标准规定了多组分有害气体检测报警器的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于中华人民共和国境内除矿用以外能够同时检测两种及两种以上有害气体的检测器或报警器（以下简称仪器”），其他特种场所中使用的仪器，除有关标准另行规定外，亦可参考本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB3836.1 爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB3836.4 爆炸性环境 第4部分：由本质安全型“”保护的设备 GB/T12519-2010分析仪器通用技术条件 GB/T133842008 3机电产品包装通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
多组分polycomponent 超过一种被检测成分。
3.2
有害气体 deleteriousgas 超过一定限值后对人身或工业设施构成危险、破坏公共卫生及污染自然环境的气体，或者可能产生
爆炸的气体。 3.3
检测报警器 detectionalarm 具备检测和报警功能的仪器。
3.4
短期暴露限值 shorttermexposurelimit;STEL 容许短时间（15min）接触的浓度。
3.5
时间权重平均值 time weighted average;TWA 以时间为权数规定的8h工作日、40h工作周的平均容许接触浓度。
1 GB/T32209—2015
3.6
通道间干扰 interchannelinterference 非检测通道受其他检测通道被检气体干扰的现象。
4分类
4.1防爆
按仪器防爆性能分为： a）非防爆型； b）防爆型。
4.2 采样方式
按仪器采样方式分为： a）扩散式； b）泵吸式。
4.3 安装方式
按仪器安装方式分为： a) 固定式； b）便携式。
5要求 5.1 正常工作条件
仪器在下列条件下应能正常工作：
环境温度：根据仪器的不同使用要求和应用区域，分为以下两组：
a)
I组 1-10℃~50℃； I组-20℃~55℃。
b) 相对湿度：<95%。 5.2 结构与外观 5.2.1 便携式应体积小、重量轻、方便携带或移动。 5.2.2 固定式应具有防风雨、防沙结构，易于安装， 5.2.3 3应使用防腐蚀、阻燃材料，其涂装、着色不易脱落。 5.2.4用于存在易燃、易爆气体场所时，仪器应有防爆性能，符合GB3836.1、GB3836.2、GB3836.4要求，并取得防爆检验合格证。 5.2.5 5按键、开关应坚固耐用。 5.3功能 5.3.1设备应具有声、光报警功能和声、光报警装置的自检功能。 5.3.2 仪器的报警音应具备至少两个非谐波频率的报警音调。 5.3.3 对于电池供电的设备，应具有低电压警示功能。当电压低的情况下，仪器应能发出明显有别于
2 GB/T32209—2015
气体报警的音调。 5.3.4具备有毒气检测且应用于人员安全防护的便携报警仪器，应有STEL和TWA报警功能。 5.4安全 5.4.1接触电流
对于由交流电网供电的仪器，其接触电流应符合GB/T12519一2010中5.6.2.1的要求。 5.4.2 保护接地
对于由交流电网供电的仪器，其保护接地应符合GB/T125192010中5.6.2.2的要求。 5.4.3 3介电强度
对于由交流电网供电的仪器进行绝缘电阻性能测试，其外部带电端子、电源插头分别与外壳间的介电强度应符合GB/T12519—2010中5.6.2.3的要求。 5.5性能 5.5.1电池 5.5.1.1 电池电压下限值
仪器应标明电池的标称电压值，同时应具有电池工作电压下限的提示，在提示低电压时应能至少工作15min。 5.5.1.2供电时间
仪器应标明电池的连续工作时间。连续工作时间应不小于12h。 5.5.2报警信号
仪器应有声光报警信号，报警时，在距离讯响器1m处其报警声音强度应在80dB(A)～115dB(A) 之间。其报警光信号在51x～5001x光照条件下、正前方5m处，应清晰可见。 5.5.3检测误差
检测误差应符合表1的要求。
表1检测误差
检测误差 ±5%FS
检测气体 CH. CO H2S O2 SO2 NO NO
检测范围 0~100%LEL 0~1000 μmol /mol 0~100μmol/mol
±10%或±5μmol/mol，取大
±5%FS ±2%FS ±5%FS
0~30%vol 0~100μmol/mol 0~100μmol/mol 0~100μmol/mol
±15%或±5μmol/mol,取大 ±15%或±5μmol/mol，取大
3 GB/T32209—2015
表1(续）
检测气体 Cl2 NHa
检测范围 0~20μmol/mol 0~100μmol/mol
检测误差
±15%或±1μmol/mol,取大土15%或±5μmol/mol，取大
5.5.4 报警误差
报警误差应符合表2的要求。
表2报警误差
检测气体 CH co H,S 0O: SO: NO NO2 Cl2 NH;
报警误差 ±10% ±2.5%FS ±2.5%FS ±1.5%FS ±2.5%FS
±15%或±3μmol/mol取大 ±15%或±3μmol/mol,取大 ±15%或±1μmol/mol,取大土15%或土3μmol/mol，取大
5.5.5 重复性
在正常工作条件下，对同一台仪器同一浓度测量六次，其重复性应符合表3的要求。
表3重复性
重复性 ≤2% ≤2% ≤2% ≤1.5% ≤2% ≤3% ≤3% ≤3% ≤3%
检测气体 CH4 CO HS 02 SO: NO NO2 Cle NH;
4 GB/T 322092015
5.5.6 响应时间
报警器响应时间应符合表4的要求。
表 4 响应时间
泵吸式响应时间
检测气体 CH, cO H2S 02 SO2 NO NO: Cl NH:
扩散式响应时间
≤30 s ≤30 s ≤30 s ≤20 s ≤30 s ≤90 s ≤90 s ≤90 s ≤120 s
≤60 s ≤60 s ≤60 s ≤30 s ≤60 s ≤120 s ≤120 s ≤120 s ≤180 s
5.5.7 长期稳定性
固定安装的仪器应能在正常工作条件下连续运行28d，试验期间，仪器应能正常工作，试验后检测仪器的检测误差和报警误差，应符合表1和表2的要求， 5.6 影响量 5.6.1 气候影响
仪器应能承受表5所规定的气候环境条件下的各项试验，试验期间及试验后应符合下述要求： a) 试验期间仪器应能正常工作，不应发出报警信号或不可恢复的故障信号； b) 试验后，仪器应无涂覆层脱落和腐蚀现象，其检测误差和报警误差应符合表1和表2要求。
表5 5高温、低温、恒定湿热试验
试验条件 50 55
工作状态
试验参数 I组温度/℃ Ⅱ组温度/℃ 持续时间/h I组温度/℃ Ⅱ组温度/℃ 持续时间/h 温度/℃ 相对湿度/% 持续时间/h
试验名称
高温试验
2 10 20 2 40 93 2
正常监视状态
低温试验
恒定湿热试验
5
