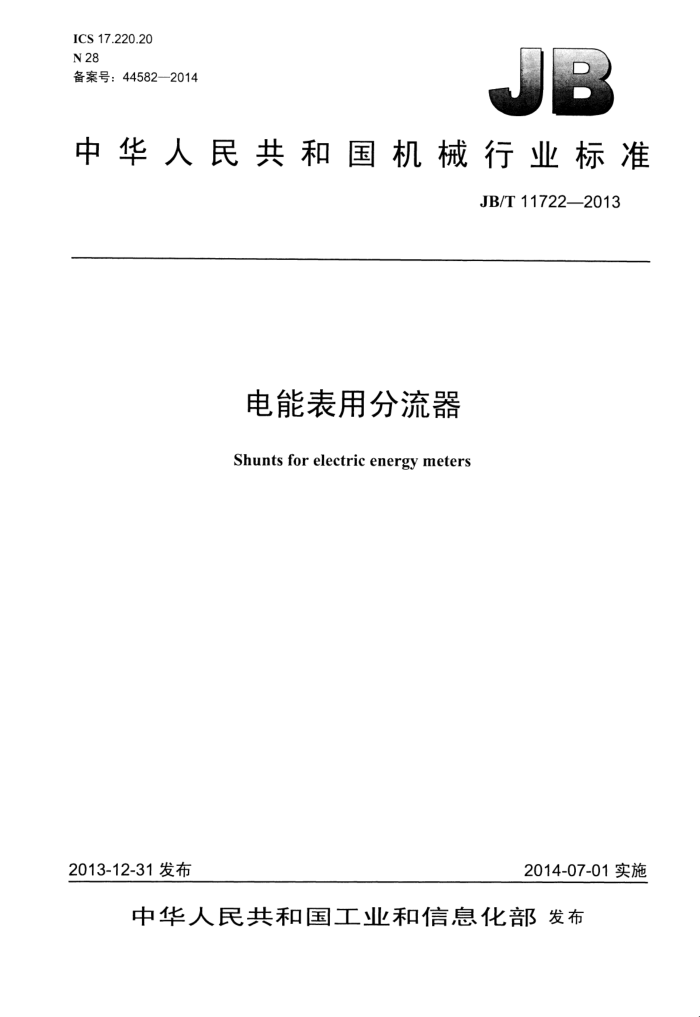

ICS 17.220.20 N 28 备案号：445822014
中华人民共和国机械行业标准
JB/T 11722—2013
电能表用分流器 Shunts for electric energy meters
2013-12-31 发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T 11722--2013
目 次
前言
.I1
范围. 2 规范性引用文件.. 3术语和定义． 4型号命名和标准电量值...
4.1型号命名... 4.2标准的电量值. 5技术要求.. 5.1机械要求... 5.2气候条件和耐气候要求 5.3电气要求. 5.4准确度要求 6试验方法. 6.1试验条件 6.2机械要求试验. 6.3耐气候性能试验 6.4电气要求试验 6.5基本误差试验， 6.6影响量影响试验 7检验规则
...........................
........................
V
..... 5
........ 6
X
.....................................
7.1 检验的分类 7.2 出厂检验…. 7.3 周期检验（过程稳定性检验） 7.4 型式试验..
10 10 10 10 10 ...10 11 12
8标志、包装、运输和贮存 8.1 标志 8.2 包装， 8.3 运输. 8.4贮存附录·规范性附录）环境气温和相对湿度的关系附录B（规范性附录）基本误差、改变量和工作误差之间的关系. 附录C（规范性附录）检验项目和不合格分类图A.1环境气温和相对湿度之间的关系表1分流器的铜导流端子孔径和接触面积表2分流器的温度范围… 表3产品使用环境的相对湿度表4参比条件..
........
...............................................
13
11
1 JB/T 117222013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电工仪器仪表标准化技术委员会（SAC/TC104）归口。 本标准起草单位：哈尔滨电工仪表研究所、上海英孚特电子技术有限公司、上海贝斯特电器制造有
限公司、浙江正泰仪器仪表有限责任公司、浙江瑞乐电器有限公司、宜兴市中瑞电子科技有限公司、华立仪表集团股份有限公司、宁波三星电气股份有限公司、山东省计量科学研究院、上海市计量测试技术研究院、湖北省电力公司电力科学研究院、河南省电力公司计量中心、重庆电力公司电力科学研究院、 西安旌旗电子有限公司。
本标准主要起草人：薛德晋、刘献成、刘得新、杨政、王新军、申莉、李道民、来磊、丁振、盛泉根、宋育斌、高世全、石杨仲、夏亚莉、赵铎、刘丹、陈洪波。
本标准为首次发布。
II JB/T 11722—2013
电能表用分流器
1范围
本标准规定了50Hz或60Hz电网中使用的安装式电能表用分流器的技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于电能表用分流器（以下称产品）。应用于其他技术领域中的分流器，也可参照使用。 本标准不适用于电测量指示仪表使用的外附分流器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1一2008　电工电子产品环境试验第2部分：试验方法　试验A：低温 GB/T2423.2一2008　电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2423.4一2006　电工电子产品环境试验　第2部分：试验方法　试验Db：交变湿热试验
（12 h+12 h 循环）
GB/T2423.5-1995电工电子产品环境试验第二部分：试验方法试验Ea：和导则：冲击 GB/T2423.10-2008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.22一2012　环境试验　第2部分：试验方法　试验N：温度变化 GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2829—2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T13384—2008机电产品包装通用技术条件 GB/T17215.211一2006　交流电测量设备　通用要求、试验和试验条件第11部分：测量设备
3术语和定义
GB/T17215.211一一2006界定的以及下列术语和定义适用于本文件。为了便于本文件的应用，将
GB/T17215.211一2006界定的术语和定义在本章中列出。 3.1
分流器　shunt 与测量仪表的电流电路并联，用于扩大测量仪表的测量范围的电阻器。 注：分流器通常提供和被测电流成比例的电势差。 [GB/T 2900.79—2008，定义313-09-04]
3.2
电能表用分流器shunt for elecric energy meters 电能表电流线路的一部分，其两端的输出电势差与流经电能表电流线路的电流成正比。
3.3
参比条件reference conditions
> JB/T 11722-2013
带有参比值及其允差和参比范围的影响量和性能特性的适当集合，以此规定基本误差。 注：改写GB/T17215.211—2006，定义3.6.2。
3.4
基本电流（I） basic current (I) 用于确定电能表用分流器标称电阻值的电流值。 注：此电流也是确定直接接入电能表有关特性的电流值。
3.5
最大电流（Imax） maximum current (Imax) 产品能满足本标准准确度要求的电流最大值。 注：此电流也是电能表的最大电流。
3.6
参比温度 reference temperature 作为参比条件而规定的环境温度。 [GB/T 17215.211-—2006，定义3.6.6]
3.7
参比频率reference frequency 确定电能表有关特性的频率值。 注：改写GB/T17215.211—2006，定义3.5.4。
3.8
额定工作条件 rated operating conditions 组对性能特性规定的测量范围和对影响量规定的工作范围的集合，以此来规定并测定产品的工作
误差的改变。
注：改写GB/T17215.211—2006，定义3.6.7。
3.9
规定的工作范围 specified operating range 构成额定工作条件的单一影响量的量值范围。 [GB/T 17215.211-—2006，定义 3.6.8]
3.10
极限工作条件limit operating range 工作中的产品所能承受的不至于损坏的极端条件，而随后在额定工作条件下工作时其计量特性不至
于降低。
注：产品的极限工作条件也就是电能表的极限工作条件。
3.11
贮存和运输条件 :storage and transport condition 非工作状态下的产品所能承受的不至于损坏的极端条件，随后在额定工作条件下工作时其计量特性
不至于降低。
[GB/T 17215.211—2006，定义 3.6.11]
3.12
影响量influence quantity 可能影响产品工作特性的任一量，一般为外部量。 注：改写GB/T2900.77—2008，定义311-06-01。
3.13
影响量引起的误差改变量 variation of error due to an influence quantity
2 JB/T 11722—2013
仅对一个影响量依次设定两个规定值，其一为参比值时的产品的百分误差之差。 注：改写GB/T17215.211—-2006，定义3.6.3。
3.14
平均温度系数 mean temperature coefficient 百分误差的改变与产生此改变的温度变化的比值。 [GB/T 17215.211—2006，定义 3.6.6.1]
3.15
热稳定性 Ethermal stability 当由热效应引起的误差变化在20min内所测得的值小于最大允许测量误差的10%，则可认为达到
热稳定。 3.16
基本误差intrinsic error 在参比条件下使用时的产品误差。 注：改写GB/T 2900.77—2008，定义311-03-08。
3.17
工作误差Operating error 在额定工作条件下的误差。 注1：工作误差包括基本误差和由影响量产生的改变量。 注2：在影响量的工作范围内，诸影响量数值的某些结合点上，会有工作误差的极大值。
4型号命名和标准电量值
4.1型号命名
产品型号按以下方法命名：电能表分流器-基本电流值-标称电阻值示例：基本电流5A，标称电阻值600μQ的电能表分流器的命名为：
NBFL-5A-600 μQ2
4.2标准的电量值 4.2.1标准的参比频率
参比频率的标准值为50Hz或60Hz。 4.2.2标准的基本电流值
基本电流值与直接接入式安装电能表的基本电流值一致，其序列为： 5 A-10 A-15 A-20 A-30 A-40 A-50 A，例外值为 80 A。
4.2.3标准的最大电流值
最大电流应优先取基本电流的整倍数（例如4倍基本电流、6倍基本电流、8倍基本电流、10倍基本电流、…·…·）。 4.2.4标准的标称电阻范围
标准的标称电阻范围为20 μQ～2 m2。如用户需要，标称电阻范围可以不同于标准值，由制造厂与用户协商确定。
3 JB/T 11722-2013
5.2.3耐气候要求 5.2.3.1设计的产品应能承受表2和表3规定的气候条件。 5.2.3.2产品经受6.3.1、6.3.2和6.3.3的每项耐气候性能试验后，应无损坏、无腐蚀，产品的电阻值变化应不超过0.1%。 5.2.4快速温度变化影响
产品经受-55℃和125℃两个温度的快速温度变化试验并恢复到参比温度2h后，其电阻值的变化应不超过0.2%。 5.3电气要求 5.3.1功耗
产品在最大电流时其功耗应不超过2VA。 5.3.2短时过负载
产品应能经受301max（允差为0～-10%）的短时过电流试验，施加时间为额定频率的半个周期。经此试验后产品不应被损坏。当回到初始工作条件时，其改变量应不超过0.1%。 5.3.3长期过负载
产品经受1.31max的长期过负载不应受到损害，电阻改变量应不超过0.1%。 5.3.4 温升
在额定工作条件下，产品通以1.11max电流2h以后，产品外表面的温升在环境温度为40℃时应不超过 55 K。 5.4准确度要求 5.4.1基本误差和参比条件
产品的标称直流电阻的基本误差应不超过5%。确定产品基本误差的参比条件见表4。 产品的基本误差、改变量和工作误差之问的关系见附录B。
表4参比条件参比值
影响量环境气温相对湿度频率
允许偏差 ±2℃
参比温度或者不标注的为23℃
45%~75% 参比频率等于零
± 0.5%
外部恒定磁感应强度参比频率的外部磁感应强度
但在任何情况下应小于0.05mT
磁感应强度等于零
<1 V/m <1 V/m <1v <1v
高频电磁场 30 kHz～2 GHz
等于零
射频场感应的传导骚扰
等于零
150 kHz～80 MHz
