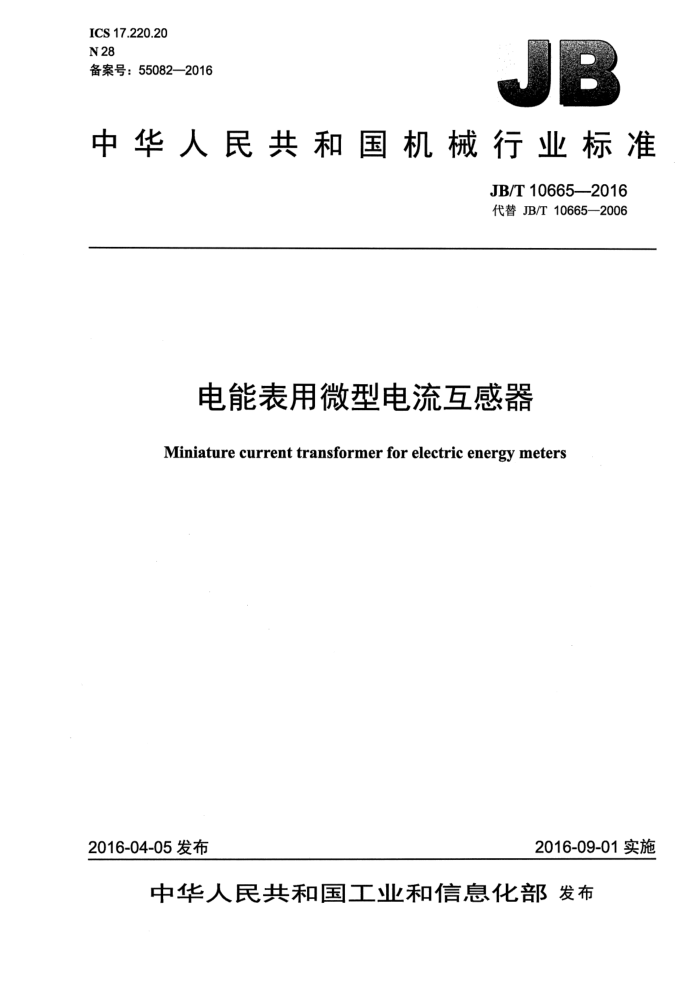

ICS 17.220.20 N 28 备案号：55082—2016
中华人民共和国机械行业标准
JB/T 10665--2016 代替 JB/T 10665—2006
电能表用微型电流互感器 Miniature current transformer for electric energy meters
2016-04-05 发布
2016-09-01实施
中华人民共和国工业和信息化部发布 JB/T 10665—2016
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4标准电量值.. 4.1额定一次电流标准值， 4.2最大电流. 4.3额定二次电流标准值 4.4标准参比频率 5 分类 5.1按用途分类 5.2按功能分类 6机械要求 6.1通用机械要求 6.2振动试验 7气候条件 7.1环境温度， 7.2相对湿度 8　电气要求
I1
e..
营营营业营营营
+......................................................
........5
...................................................
8.1 绝缘 8.2 短时过电流影响 8.3温升... 8.4极性要求. 9准确级要求 9.1准确级分级 9.2 电流改变量引起的误差限值. 9.3由其他影响量引起的误差限值. 9.4 误差试验条件 10检验规则， 10.1 检验分类， 10.2型式试验.… 10.3出厂检验… 10.4周期检验（过程稳定性检验） 11标志、包装运输和贮存， 11.1 标志 11.2包装. 11.3 运输 11.4贮存
10 10
.10 10 10
1 JB/T 10665-—2016 附录A（规范性附录） 微型电流互感器比较法误差试验电路附录B（规范性附录） 用相位差表示的微型电流互感器误差限值表附录C（规范性附录） 微型电流互感器检验项目。
.11 ..12
13
图A.1比较法误差试验电路图.
11
表 1 相对湿度表2电流误差限值和相位误差限值. 表3影响量表4参比条件表 B.1 相位差限值表表 C.1 1检验项目和推荐的检验顺序
5
.·. ............
X
00000000000.000.00.0.0.00000
.12 13
II JB/T 10665--2016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T10665—2006《微型电流互感器》，与JB/T10665-2006相比主要技术变化如下：一一修改了标准化对象，改为电能表用微型电流互感器；
一修改了标准结构，参照GB/T17215.211重新组织；修改了技术要求章节，用标准电量值、机械要求、气候条件、电气要求、准确级要求等几个章节替代；一删除了绝缘电阻要求；一修改了短时过电流要求；一增加了0.02级标准准确级，在表2中添加了相应要求; 删除了2In、3I相位误差的测试要求；一增加了1.2Imax电流误差和相位误差的测试和测试要求； -修改了电流误差要求，表2中，电流误差由≥0.05In改为0.05Ipr～1.2Imax; -删除了限值表中表注的内容；增加了直流和偶次谐波影响试验； -增加了外部恒定磁场影响等试验；增加了试验的参比条件； -增加了规范性附录A“微型电流互感器比较法误差试验电路”；增加了规范性附录B“用相位差表示的微型电流互感器误差限值表”。
一
一
本标准由中国机械工业联合会提出。 本标准由全国电工仪器仪表标准化技术委员会(SAC/TC104)归口。 本标准起草单位：哈尔滨电工仪表研究所、河北申科电子股份有限公司、宜兴市中瑞电子科技有限
公司、湖北天瑞电子有限公司、国家电工仪器仪表质量监督检验中心、北京科翔仪表有限公司、嘉兴威士顿电子科技有限公司、浙江德清盖格电子有限公司、乐清科翔电子有限公司、杭州炬华科技股份有限公司、慈溪一得电子仪表有限公司、国网湖北省电力公司电力科学研究院、天正集团有限公司、深圳市航天泰瑞捷电子有限公司、浙江正泰仪器仪表有限责任公司、华立仪表集团股份有限公司、石家庄科林电气股份有限公司、深圳市科陆电子科技股份有限公司、宁波三星电气股份有限公司、陕西银河电力仪表股份有限公司、威胜集团有限公司、杭州百富电子技术有限公司、江阴长仪集团有限公司、北京京仪北方仪器仪表有限公司、青岛高科通信股份有限公司。
本标准主要起草人：陈双平、刘献成、石杨仲、秦国鑫、李万宏、陈闻新、袁慧防、杨宏江、王路
明、王兵仿、彭勇、倪奇志、包俊明、张泽纯、申莉、邵凤云、刘得新、宋锡强、张绍衡、章登清、熊杰、张菊英、姜干才、曾仕途、陈洪雨、屈国旺、韩东、闫书芳、王力、顾海勇、王磊。
本标准所代替标准的历次版本发布情况为：
-JB/T 10665--2006。
III JB/T 10665-2016
电能表用微型电流互感器
1范围
本标准规定了电能表用微型电流互感器（以下简称微型电流互感器）的术语和定义、标准电量值、 分类、机械要求、气候条件、电气要求、准确级要求、检验规则、标志、包装、运输和贮存。
本标准适用于频率为50Hz或60Hz且电压不超过600V（方均根值）电网中的静止式电能表使用的微型电流互感器。
本标准也适用于符合上述条件的供其他仪器仪表使用的微型电流互感器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17　电工电子产品环境试验　第2部分：试验方法　试验Ka：盐雾 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T13384一2008机电产品包装通用技术条件 GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求 GB/T17215.211一2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备 GB/T17215.321一2008交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级） GB20840.1-2010　互感器　第1部分：通用技术要求 GB20840.2-2014　互感器　第2部分：电流互感器的补充技术要求
3术语和定义
GB20840.1-一2010、GB20840.2一2014界定的以及下列术语和定义适用于本文件。
3.1
互感器 instrument transformer 旨在向测量仪器、仪表和保护或控制装置或者类似电器传送信息信号的变压器。 [GB 20840.1—2010，定义 3.1.1]
3.2
电流互感器 current transformer 在正常使用情况下，其二次电流与一次电流实质上成正比，且其相位差在连接方法正确时接近于零
的互感器。
[GB/T2900.15—1997，定义3.4.5]
3.3
电能表用微型电流互感器 miniature current transformer for electric energy meters 内置于电能表的电流互感器。 注：该类电流互感器的额定二次电流不大于 100 mA。 JB/T 10665—2016
3.4
额定频率rated frequency 产品设计所依据的频率。 注：改写GB/T2900.15—1997，定义2.1.6。
3.5
次绕组 1 primary winding 流过被变换电流的绕组。 [GB/T 2900.15—1997，定义 4.3.7]
3.6
二次绕组 1 secondary winding 对测量仪器、仪表、保护或（和）控制装置电流回路供给电流的绕组。 [GB/T2900.15—1997，定义4.3.10]
3.7
额定一次电流.rated primary current T 作为电流互感器性能基准的一次电流值。 [GB/T2900.15—1997，定义2.3.28］
3.8
额定二次电流 rated secondary current Isr 作为电流互感器性能基准的二次电流值。 ［GB/T 2900.15-1997，定义2.3.30]
3.9
最大电流 maximum current Imax 互感器能满足其准确级要求的一次最大工作电流。
3.10
实际电流比 actual transformation ratio 电流互感器中的实际一次电流与实际二次电流之比。 [GB/T 2900.15-1997，定义 2.3.12]
3.11
额定电流比 rated transformation ratio 电流互感器的额定一次电流与额定二次电流之比。 ［GB/T2900.15-—1997，定义2.3.10]
3.12
负荷burden 二次绕组的外接阻抗，单位为欧（2)。 注：改写GB/T2900.15—1997，定义2.3.1。
3.13
额定负荷rated burden 确定互感器准确级所依据的负荷值。 [GB/T 2900.15—1997，定义 2.3.2]
2 JB/T 10665—2016
3.14
电流误差（比值差） current error (ratio error) 互感器在测量电流时所出现的误差，它是由于实际电流比与额定电流比不相等造成的。电流误差用
公式（1）计算。
(KI -Ip)
×100%
(1)
Ip
式中: 8 电流误差； K,- 额定电流比： Is 测量条件下通过I.时的实际二次电流；
实际一次电流。
注：改写GB20840.2—2014，定义3.4.3。 3.15
相位差（相移） phase displacement 二次电流与一次电流相量的相位之差（相移），单位为分（'）。相量方向是按理想互感器的相位角
为零来决定的。若二次电流相量超前一次电流相量，则相位差为正值。
本定义只在电流为正弦波时正确。 注：改写GB20840.1—2010，定义3.4.4。
3.16
相位差的平均值 average value of phase displacement 在额定一次电流的20%与最大电流Imax之间，相位差的最大值与最小值的平均值。
3.17
相位误差phase error 相位差与相位差的平均值之差。 注：若相位差大于相位差的平均值，则相位误差为正。
3.18
准确级 accuracy class 对电流互感器所给定的等级。 注1：互感器在规定使用条件下的电流误差和相位误差应在规定的限值内。 注2：改写 GB/T 2900.15—1997，定义 2.3.3。
3.19
平均温度系数 mean temperature coefficient 百分数误差的改变量与产生此改变的温度变化量的比值。 ［GB/T 17215.211—2006，定义 3.6.6.1]
3.20
升降变差 eerror changes during rise and fall 在电流上升与下降过程中，相同电流百分点误差测量结果之差。
4标准电量值
4.1额定一次电流标准值
额定一次电流的标准值为：0.3A、1A、1.25A、1.5A、2A、3A、4A、5A、7.5A、10A以及它们
