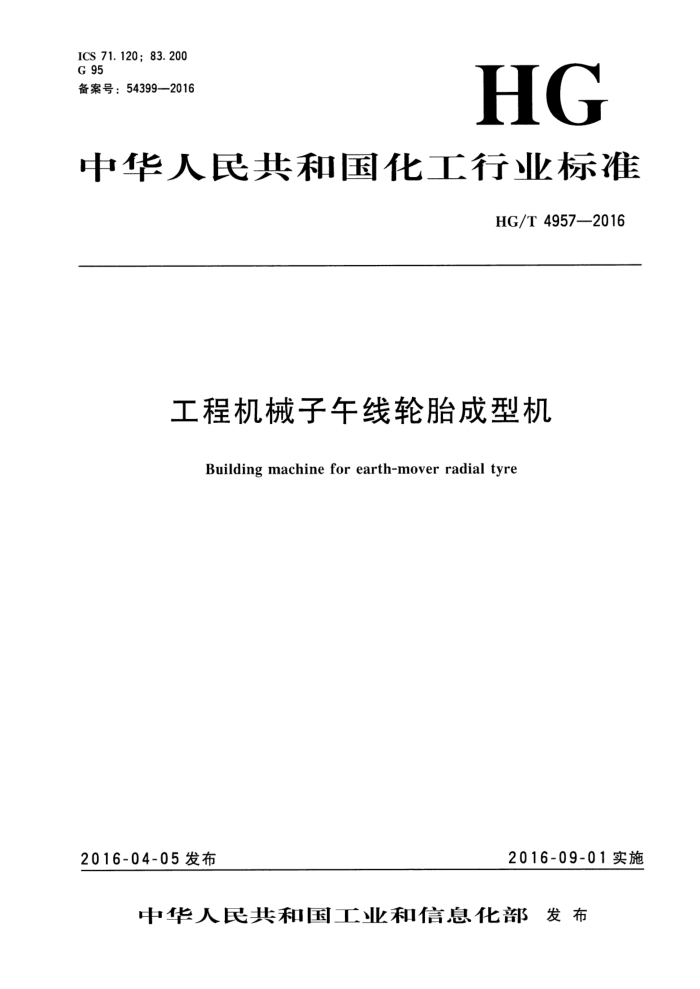

ICS 71.120; 83.200 G 95 备案号：54399—2016
HG
中华人民共和国化工行业标准
HG/T 4957—2016
工程机械子午线轮胎成型机
Buildingmachine for earth-mover radial tyre
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布 HG/T4957—2016
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶塑料机械标准化技术委员会橡胶机械分技术委员会（SAC/TC71/SC1）归口。 本标准起草单位：天津赛象科技股份有限公司、福建建阳龙翔科技开发有限公司、青岛软控机电
工程有限公司、桂林橡胶机械厂、北京敬业机械设备有限公司、北京橡胶工业研究设计院。
本标准主要起草人：张建浩、于立、陈玉泉、戴德盈、黄波、杨博、何成、夏向秀
(3)
1 HG/T4957—2016
工程机械子午线轮胎成型机
1范围
本标准规定了工程机械子午线轮胎成型机（以下简称成型机）的术语和定义，产品分类、型号及
基本参数，要求，试验，检验规则以及标志、包装、运输和贮存。
本标准适用于一次法成型机和二次法成型机（包括第一段成型机和第二段成型机）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB4208--2008 外壳防护等级（IP代码） GB5226.1—2008机械电气安全机械电气设备 第1部分：通用技术条件 GB/T6326 轮胎术语及其定义 GB/T6388 运输包装收发货标志 GB/T7932—2003 气动系统通用技术条件 GB/T8196—2003 机械安全 防护装置 固定式和活动式防护装置设计与制造一般要求 GB/T 9969 工业产品使用说明书总则 GB/T12783—2000 橡胶塑料机械产品型号编制方法 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T24342 工业机械电气设备 保护接地电路连续性试验规范 GB/T 24343 工业机械电气设备 绝缘电阻试验规范 GB/T 24344 工业机械电气设备 耐压试验规范 HG/T 2108 橡胶机械噪声声压级的测定 HG/T3120 橡胶塑料机械外观通用技术条件 HG/T3223 橡胶机械术语 HG/T3228—2001 橡胶塑料机械涂漆通用技术条件
3术语和定义
GB/T6326和HG/T3223中界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T6326和HG/T3223中的一些术语和定义。
3. 1
工程机械轮胎 earth-movertyre 设计用于轮式工程车辆与工程机械的轮胎。 这种机械通常供短距离、低速、非铺装路面上的工程作业用。
(5)
1 HG/T 4957—2016
［GB/T63262005，定义4.3.4
3. 2
（子午线轮胎）第一段成型机（radialplytyre）firststagebuildingmachine 子午线轮胎两次法成型时，用于完成胎体帘布贴合、扣钢丝圈、帘布正反包等作业，制成筒状胎
体的机械。
[HG/T3223—2000，定义2.7.20］
3. 3
（子午线轮胎）第二段成型机（radialplytyre）secondstagebuildingmachine 子午线轮胎两次法成型时，将简状胎体膨胀定型、贴带束层及胎面，制成胎坏的机械。 ［HG/T3223—2000，定义2.7.21]
3. 4
（子午线轮胎）一次法成型机（radialplytyre）singlestagebuildingmachine 在定型式机头上一次完成胎体帘布贴合、扣钢丝圈、帘布正反包、胎体定型、上带束层和胎面等
作业，制成胎坏的机械。
［HG/T3223—2000，定义2.7.22]
4产品分类、型号及基本参数
4. 1 1产品分类
按照轮胎制造工艺，产品分为一次法成型机和二次法成型机。 4. 2 型号
成型机的型号编制方法应符合GB/T12783一2000的规定，型号组成及定义参见附录A。 4.3 基本参数
成型机的基本参数参见附录B。
5要求
5.1总则
成型机应符合本标准的要求，并按规定程序批准的图样及技术文件制造。
5. 2 精度要求
5. 2. 1 一次法成型机精度要求
一次法成型机总装后（包括鼓）的主要精度要求见表1。
(6)
2 HG/T4957—2016
表1一次法成型机主要精度要求
规格代号
成型机精度要求项目
序号
示意简图
2535 3945 4963
O E
成型鼓轴端径向跳动（有支承）/mm
M0.5 0.8 ≤1.0
1
成型鼓轴端端面跳动 (有支承）/mm
O
≤0.5 ≤0.8 ≤1.0
2
带束层贴合鼓径向跳动/mm
≤1.0 ≤1.2 ≤1.2
3
带束层贴合鼓端面跳动/mm
≤1.0 ≤1.5 ≤2.0
A
成型鼓中心线与导轨高度差（有支承）/mm
≤0.5 1.0 ≤1.5
5
中心灯标线
成型鼓中心与中心灯标线重复定位精度/mm
≤0.8 1.0 ≤1.0
6
盛恐
(7)
3 HG/T4957—2016
表1一次法成型机主要精度要求（续）
规格代号
成型机精度要求项目
序号
示意简图
2535 3945 4963
R
带束层传递环中心线与成型鼓中心线重复定位精度/mm
≤0.8 ≤1.0 ≤1.3
7
O
胎圈夹持机构中心线与成型鼓中心线同轴度 /mm
≤Φ1.0 《@1.3 ≤Φ1.3
8
8=A-4
胎圈夹持机构轴向重复定位精度/mm
≤±0.5 ≤1.3 ≤1.3
9
O
O
胎圈夹持机构径向重复定位精度/mm
≤±0.5 ≤1.3 ≤1.3
10
1
5. 2.2 第一段成型机精度要求
第一段成型机总装后（包括鼓）的主要精度要求见表2。
(8) HG/T4957—2016
表2第一段成型机主要精度要求
规格代号 2535 3945 4963
成型机精度要求项目
序号
示意简图
成型鼓轴端径向跳动 (有支承）/mm
0.5 N0.8 ≤1.0
成型鼓轴端端面跳动（有支承）/mm
N0.5 N0.8 《1.0
成型鼓中心线与导轨高度差（有支承）/mm
N0.5 ≤1.0 ≤1.0
3
中心灯标线
成型鼓中心与中心灯标线重复定位精度/mm
≤1.0 ≤1.3 ≤1.3
4
成型鼓中心线
扣圈盘轴向跳动精度 /mm
≤±0.5 ≤1.3 ≤1.3
5
扣圈盘径向跳动精度 /mm
≤±0. 5 ≤1.3 ≤1.3
6
5.2. 3 第二段成型机精度要求
第二段成型机总装后（包括鼓）的主要精度要求见表3。
(9)
2 HG/T4957—2016
表3第二段成型机主要精度要求
规格代号
成型机精度要求项目
示意简图
序号
2535 3945 4963
定型鼓轴端径向跳动（有支承）/mm
≤0.5 N0.8 ≤1.0
1
定型鼓主轴轴向跳动（有支承）/mm
0. 5 N0.8 ≤1.0
2
带束层贴合鼓主轴径向跳动/mm
≤1.0 《1.2 ≤1.2
3
带束层贴合鼓端面跳动/mm
≤1.0 ≤1.5 ≤1.5
4
中心灯标线
定型鼓中心与中心灯标线重复定位精度/mm
≤1.0 ≤1.3 ≤1.3
5
定型鼓中心
带束层传递环中心线与定型鼓中心线重复定位精度/mm
≤0.8 ≤1.0 ≤1.0
6
6
