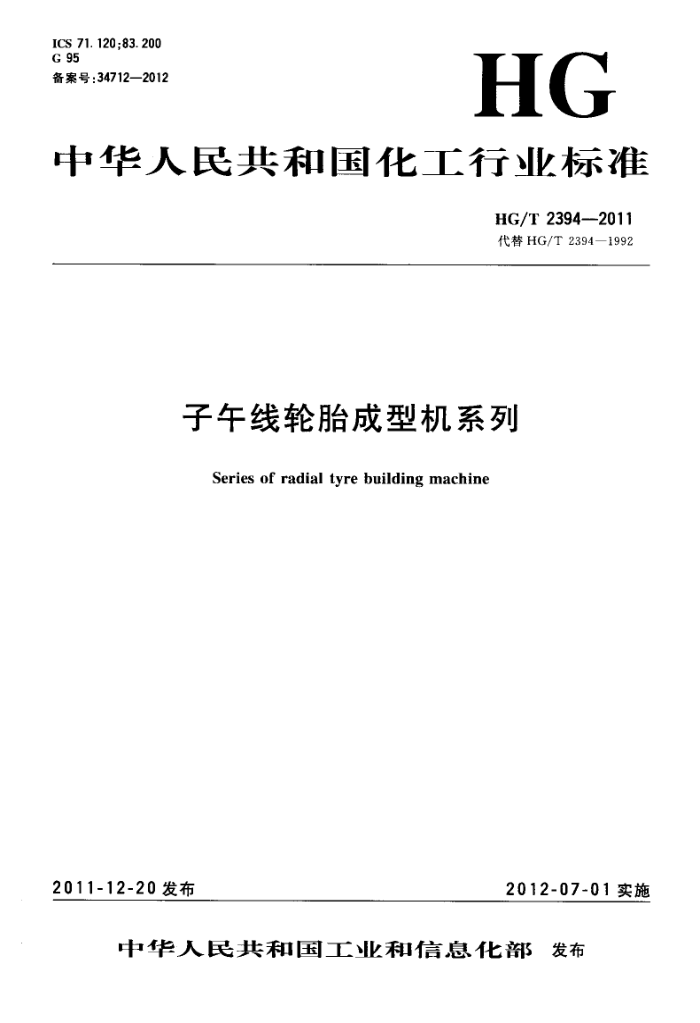

ICS 71. 120 ;83. 200 G 95 备案号：34712—2012
HG
中华人民共和国化工行业标准
HG/T 2394—2011 代替HG/T2394—1992
子午线轮胎成型机系列
Series of radial tyre building machine
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 HG/T2394—2011
前言
本标准按照GB/T1.1··2009给出的规则起草。 本标准代替HG/T2394一1992《子午线轮胎成型机系列》，与HG/T2394一1992相比，主要技术
变化如下：
-修改了范围（见1，1992年版1)；一增加了规范性引用文件（见2)； —增加了术语和定义（见3）； ——修改了系列（见4，1992年版2）； -—-修改了基本参数（见5，1992年版3）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶塑料机械标准化技术委员会橡胶机械标准化分技术委员会（SAC/TC71/SC1）
归口。
本标准负责起草单位：软控股份有限公司。 本标准参加起草单位：天津赛象科技股份有限公司、北京敬业机械设备有限公司、福建建阳龙翔科
技开发有限公司、青岛双星橡塑机械有限公司、广州华工百川科技股份有限公司、桂林橡胶机械厂、新华美机电科技有限公司、北京橡胶工业研究设计院。
本标准主要起草人：程继国、徐孔然、张建浩、刘尚勇、陈玉泉、刘云启、谢雷、梁国彰、康玉梅、何成。 本标准于1992年9月首次发布，本次为第一次修订。
I HG/T2394—2011
子午线轮胎成型机系列
1 范围
本标准规定了轿车、轻型载重汽车和载重汽车子午线轮胎成型机的术语和定义、系列和基本参数。 本标准适用于轿车、轻型载重汽车和载重汽车子午线轮胎的成型机。 规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6326轮胎术语及其定义 HG/T3223 3橡胶机械术语
3术语和定义
GB/T6326和HG/T3223中界定的术语和定义适用于本标准。 4系列 4.1 轿车/轻型载重汽车子午线轮胎成型机规格代号：1216；1418；1520；2028。 4.2载重汽车子午线轮胎成型机规格代号：1520；2024。 5基本参数 5.1 轿车/轻型载重汽车子午线轮胎二次法成型机的基本参数应符合表1规定，轿车/轻型载重汽车子午线轮胎一次法成型机的基本参数参照表1。
表1 1轿车/轻型载重汽车子午线轮胎成型机基本参数
规格代号
项目
1216 12~16 480~820 950 150 120~580 460~790 330 0~200 300~870 250~600 60~230 100~900
1418 14~18 480~845 950 120 120~580 460~825 370 0~200 300~870 250~600 60~230 200~900
1520 15~20 510~875
2028 20~28 620~960
适用轮辋名义直径范围/in 适用成型生胎外径范围/mm 成型鼓主轴中心高/mm 成型鼓最高转速/（r/min）胎圈定位范围（外侧）/mm 带束层贴合鼓直径范围/mm 带束层贴合鼓宽度/mm 带束层贴合鼓转速范围/（r/min）胎体帘布宽度范围/mm 内衬层宽度范围/mm 胎侧宽度范围/mm 胎侧间距（内）~（外)/mm
950 120 140～700 460~855 400 0~200 330~900 330~700 60~230 280~1100
950 100
280~750 600~940 400~450 0~200 360~950 350~840 60~280 280~1200
1 HG/T2394—2011
表1（续） 轿车/轻型载重汽车子午线轮胎成型机基本参数
规格代号
项目
1216 900 80~305 5~20 130~300 2 750
1418 900 80~320 5 ~20 130~350 2 750
1520 1100 90~370 5~20 150~350 2 750
2028 1200 90~370 5~20 150~400 3 200
预复合件最大宽度/mm 带束层宽度范围/mm 冠带层胶条宽度范围/mm 胎面胶宽度范围/mm 胎面胶最大长度/mm
注：基本参数可在给定参数内选定范围。
5. 2 载重汽车子午线轮胎成型机的基本参数应符合表2规定。
表2 载重汽车子午线轮胎成型机基本参数
规格代号
项目
1520 15~20 630~1060 150 1 050 240~800 550~1030 340 0~20 0~60 1 450 50~300 20~60 50~260 180~350 320~1350 380~850 650~1350 500~960
2024 20~24.5 740~1250 150 1 050 400~960 890~1160 450 0~20 0~60 1 600 50~380 20~65 50~330 140~410 400~1550 430~1000 1550 500~1050 200 380~1100 60~200 40~500 160~450 3800
适用轮辋名义直径范围/in 适用成型生胎外径范围/mm 成型鼓的最高转速/(r/min) 成型鼓主轴中心高度/mm 胎圈定位范围（外侧）/mm 带束层贴合鼓直径范围/mm 带束层贴合鼓宽度/mm 带束层贴合鼓转速/（r/min）胎体贴合鼓转速/（r/min)）胎体贴合鼓最大工作宽度/mm 带束层宽度范围/mm 0带束层宽度范围/mm 0°带束层内间距范围/mm 胎侧宽度范围/mm 胎侧间距（内）~（外）/mm 内衬层宽度范围/mm 预复合件宽度范围/mm 胎体帘布最大宽度范围/mm 胎圈包布最大宽度/mm 胎圈包布间距（内）～（外）/mm 肩垫胶宽度（内）~（外）/mm 肩垫胶间距（内）~（外）/mm 胎面胶宽度范围/mm 胎面胶最大长度/mm
180 380~800 50~150 20~270 160~350 3300
注：基本参数可在给定参数内选定范围。
