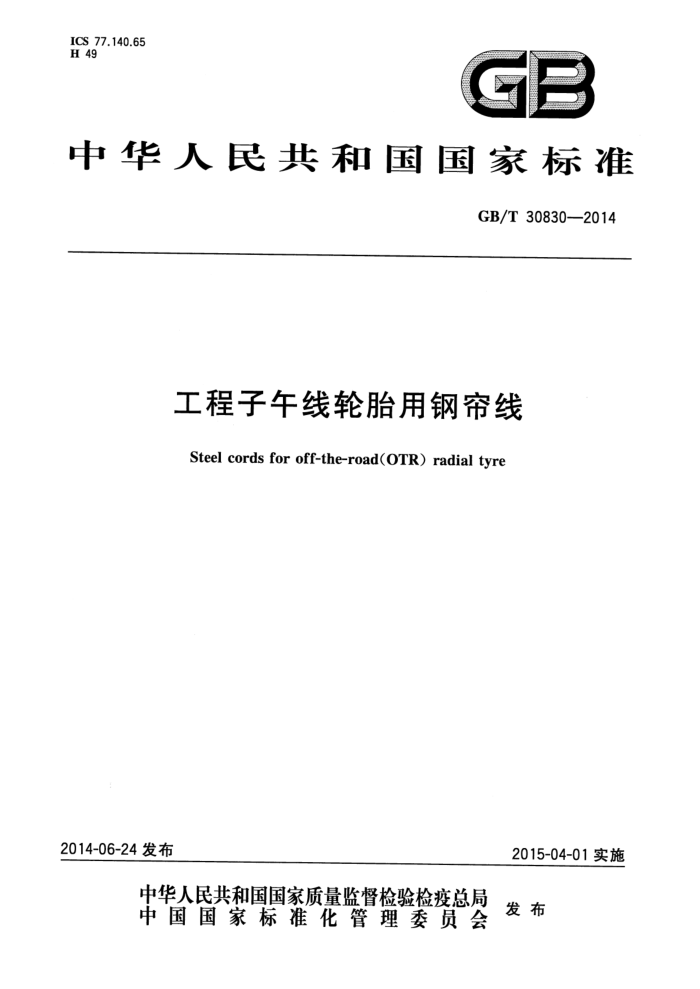

ICS 77.140.65 H 49
gE
中华人民共和国国家标准
GB/T 30830—2014
工程子午线轮胎用钢帘线
Steel cords for off-the-road(OTR) radial tyre
2014-06-24发布
2015-04-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会 发布 GB/T30830—2014
目 次
前言
范围 2规范性引用文件 3术语和定义分类、代号和标记方法·
1
4
5订货内容 6．规格参数、重量及允许偏差 ·技术要求
7
8 试验方法
检验规则 10包装、标志、贮存和质量证明书· 附录A（规范性附录） 工程子午线轮胎用钢帘线检测试验方法，附录B（规范性附录） 缠绕钢帘线用线轴附录C（规范性附录) 钢帘线结构附录D（资料性附录) 镀层重量、镀层厚度与单丝直径间的关系参考文献
9
10 15 16 17 18 GB/T 308302014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：山东胜通钢帘线有限公司、贝卡尔特（中国)技术研发有限公司、冶金工业信息标
准研究院、福建省海安橡胶有限公司、三角轮胎股份有限公司。
本标准主要起草人：刘安林、陈勇、左保华、文景、姚树林、李金磊、刘德志、张延涛、刘志美、于明国、 魏庆元、曹敏、黄振华、郭其焰、王培滨、张涛、王玲君。
H GB/T30830—2014
工程子午线轮胎用钢帘线
1范围
本标准规定了工程子午线轮胎用钢帘线的术语和定义、分类、代号、标记方法、订货内容、规格参数、 重量及允许偏差、技术要求、试验方法、检验规则、包装、标志、贮存和质量证明书。
本标准适用于工程子午线轮胎用钢帘线（以下简称钢帘线）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本包括修改单)适用于本文件。
GB/T2104钢丝绳包装、标志及质量证明书的一般规定 GB/T27691钢帘线用盘条 YB/T135镀铜钢丝镀层重量及其组分试验方法 ASTMD2969-04轮胎用钢帘线标准测试法 BISFA-ZBH5 5轮胎用钢帘线国际统一测试法
3术语和定义
下列术语和定义适用于本文件。
3.1
单丝 丝steel filament 在股或钢帘线中作为单独元件的钢丝。
3.2
外缠丝 wrap 以螺旋形式缠绕在钢帘线上的一根单丝。 股strand 由一组单丝捻合在一起，捻成一层或多层螺旋状而形成的结构。 芯core 作为伸展的轴线使其他单元可缠绕其上的一根或几根单丝或股，
3.3
3.4
3.5
钢帘线 steelcord 由两根或两根以上单丝、或者由股与单丝、或者由股与股捻成的成型结构的产品。
3.6
密集型钢帘线 closecontactcord 钢丝与钢丝之间线性接触的钢帘线。
1 GB/T 30830—2014
3.7
高伸长钢帘线highelongationcord 抢距相对较小，伸长率相对较高的一种钢帘线。
3.8
抢向directionof lay 钢帘线中的单丝、股的螺旋绕向。当股或钢帘线呈垂直状态时，螺旋绕向与字母S(或Z)中心部分
倾斜方向相同则称为“S”抢或左手捻（"Z”抢或右手捻）。 3.9
捻距lengthof lay 钢帘线中的股（单丝）或股中的单丝绕其中心旋转360°的轴向距离。
3.10
钢帘线直径 corddiameter 钢帘线横截面外接圆的直径。
3.11
线密度 Elineardensity 单丝、股或钢帘线单位长度的重量。
3.12
破断力breakingforce 在规定条件下给试样施加负荷直至破断，试样所能承受的最大拉力。
3.13
破断伸长率elongationatrupture 拉伸试验中，试样断裂，最大力值时长度增量占初始长度的百分数。
3.14
残余扭转residualtorsion 规定长度的钢帘线，当其一端保持固定，另一端任其自由旋转时，所旋转的转数。
3.15
平直度straightness 规定长度的钢帘线，在特定的距离内不偏离其中心轴的特性。
3.16
松散度flare 切断钢帘线时，其末端的散开程度。
3.17
弹性 elasticity 在去除外加的变形力后，钢帘线依靠自身的力量趋于立即恢复原始尺寸和形状的性能。
3.18
背丝（背股） )ridging 一根单丝（或股)与另一根单丝（或股)不适当地重叠在一起的现象。
3.19
冒芯outshoot 当剪断钢帘线时，芯股冒出1mm以上的现象。
3.20
翻芯reveal 钢帘线中芯股局部外翻的现象。 2 GB/T30830—2014
3.21
起泡bubble 沿钢帘线轴向间断出现外层丝(或股)隆起灯笼状的现象。
3.22
弹簧圈 spring loop 钢帘线在无张力状态下，呈弹簧状的现象。
3.23
波浪 wave 钢帘线在无张力状态下，沿钢帘线轴向出现波纹状曲折的现象。
4 分类、代号和标记方法 4.1 分类、代号
钢帘线按其强度等级划分，类别和代号为： NT- 普通强度帘线； HT- 高强度帘线； ST 超高强度帘线； UT- 特高强度帘线。
-
4 500
4 000
3 500
-
UT:4 350~2 000D
3 000
ST:4 000~2000D
HT:3650~2000D NT:3275~2000D
2 500
2 000
0. 000
0.200
0. 100
0.300 单丝直径/mm
0. 400
0. 500
0. 600
注：实线表示目标值，虚线表示公差范围。 4.2标记方法 4.2.1 钢帘线结构的标记方法
N×[(N×F)XD+(N×F)XD+(N×F)XDJ+F×D 帘线股数×（最内层十中间层十最外层)十外缠层其中： N 一股数； F -单丝根数； D- 单丝公称直径，以mm表示。
3 GB/T30830—2014
4.2.2钢帘线标记的一般规则 4.2.2.1 从最内层部分逐层向外数。 4.2.2.2 各层之间用加号（十）表示；各层之间捻距、捻向相同但单丝直径不同用斜杠（/）表示。 4.2.2.3 括号是用来划分每一层的，各层由一个以上的部件组成，各层的中心不等于帘线的中心 4.2.2.4当N或F=1时，可省掉格式中的N或F，则得到简写的命名，如：1×7×0.22可简写成7×0.22。 4.2.2.5如果两层以上的单丝直径相同，只要在最后一层注上单丝直径，其余单丝直径可以省略不写，在螺旋外缠层之前最后一部分的单丝直径应标出，螺旋外缠层的单丝直径应标明。
如：[1×（3×0.175+9×0.175+15×0.175)+6×（3×0.175+9×0.175+15×0.175)］+0.15可以简化为7×(3+9+15×0.175)+0.15。 4.2.2.6抢距和捻向可随同钢帘线结构一起标明，也是由里层逐层往外数。
如：3+9+15×0.175+0.15
5/10/16/3.5 S/S/Z/S
作为芯线和面线的是多层股线时，如果捻距、捻向相同可以合并一起标明。 如：7×（3+9+15×0.175)+0.15如果作为股线的3+9+15×0.175的捻距、捻向均为5S/10S/16S，工
程产品7×（3+9+15×0.175)+0.15为38Z，外绕丝为5S则可以简化为：捻距(5/10/16)/38/5 5抢向SSS/ Z/S(股线/整绳/外绕)或者SSS/SSS/Z/S(芯股/面股/整绳/外绕）。
作为芯线和面线的是多层股线时，如果芯股、面股的抢距、捻向不同时，单独合并标注。 如：7×（3十9+十15×0.175）十0.15假设如果作为芯股的3十9+15×0.175的捻距捻向为6Z/12Z
18Z，面股5S/10S/16S，工程产品7×（3十9+15×0.175）十0.15为38Z，外绕丝为5S则可以简化为：捻距（6/12/18)/（5/10/16)/38/5抢向ZZZ/SSS/Z/S（芯股/面股/整绳/外绕）。 4.2.2.7高强度、高伸长钢帘线在结构表示式后分别标注HT、HE。
如：7×7×0.22+0.15高强度钢帘线标注为7×7×0.22+0.15HT；
4×6×0.25高伸长钢帘线标注为4×6×0.25HE。
5订货内容
按本标准订货的合同应包括以下内容： a）本标准编号； b）产品结构； c）直径； d）长度； e）破断力； f)捻向； g）镀层类型； h)1 包装方式； i) 其他特殊要求。
6规格参数、重量及允许偏差
6.1规格及性能参数 6.1.1工程胎钢帘线规格应符合表1的规定。表中未包含规格，由供需双方协商确定。
4 GB/T30830—2014
表 1
直径 线密度 最小破断力/N ±5%/ ±5%/ mm (g/m) HT NT 1.82 10.17 - 2 480 1.81 11.25
拾距±5%/
区分
详细结构
抢向 S/S S/S S/Z S/z S/Z/S S/Z/S S/Z/S S/Z/S S/Z S/Z S/Z ZZ/SS/Z 6.3/12.5/22 ZZ/SS/Z (6.3/12.5)/28 ZZ/SS/Z 9/18/32
mm
×6 4×7
4X6X0.25HE 4×7×0.25HE 7×7×0.22 7×7×0.25 7×7×0.22+0.15 7×7×0.25+0.15 7×7×0.28+0.15 7×7×0.30+0.15 7×12×0.22 7×12×0.25 7×12×0.30 7×(3+9×0.22) 7×(3+9×0.245) 7×(3+9×0.30) 7×(3+9×0.22)+0.15 ZZ/SS/Z/S (6.3/12.5)/22/5 3.12 26.60 8 400 7 600 7×(3+9×0.245)+0.20 ZZ/SS/Z/S (6.3/12.5)/28/5 3.30 33.07 9 000 8100 7×(3+9×0.30)+0.20 ZZ/SS/Z/S (12.5/18)/32/5
5.7/9.5 6.3/10.5 12.5/20 12.5/20 12.5/20/5 12.5/20/5 14/25/5 14/25/5 12.5/22 12.5/22 12.5/28
2 880
1.98 15.10 5 130 4 500 2.28 19.88 6 350 5 600 2.22 15.20 5 130 4 500 2.49 19.80 6 350 5 600 2.79 24.83 7 780 6 900 2.96 28.45 9 360 8300 2.76 26.90 8180 7 200 2.90 31.06 9900 9 100 3.60 48.35 13 500 12 800 2.86 26.10 8 400 7 600 3.10 32.00 9 000 8 100 3.65 46.65 14 800 13 600
7×7
7×12
7×(3+9)
3.90 49.27 15 200 13800 3.25 37.00 11 470 10 200 3.47 37.50 11 470 10 200 3.42 37.50 11 470 10 200 4.05 48.93 15 970 14 700
7×(3+9+15×0.175) ZZZ/ZZZ/S (5/10/16)/26 7×(3+9+15×0.175)+ ZZZ/ZZZ/S/z (5/10/16)/38/5 0.20
SSS/ZZZ/S/Z (5/10/16)/38/5
7×(3+9+ 7×(3+9+15×0.20)+ SSS/ZZZ/S/Z (5.5/11.5/16)/44/5
0.20 7×(3+9+15×0.22)+ SSS/ZZZ/Z/S (6.3/12.5/18)/48/5 4,35 59.16 18 000 16 000 0.20
15)
SSS/ZZZ/S/Z (6.3/12.5/18)/48/5 4.35 59.16 18 000 16 000 ZZZ/ZZZ/S/Z (6.3/12.5/18)/55/5 4.84 73.90 22 300 21 200
7×(3+9+15×0.245)+ 0.245 7×(1+18)×0.20+0.15 S/Z/S 7×(1+6+12)×0.20+
12.5/25/3.5
3.29 35.80 10600 9 500 3.29 35.80 10 600 9 500 3.58 41.85 13 500 11 000 4.12 54.00 18 000 14 000 4.12 54.00 18 000 14 000 4.54 68.00 22500 17 600 4.54 68.00 22 500 17 600
ZZ/SS/Z/S 6.3/10/22/5
0.15 7×(1+18)×0.22+0.15 S/Z/S 7×(1+18)×0.25+0.20 S/Z/S 7×(1+6+12)×0.25+
16/25/5 18/28/5 18/28/5 20/28/5 20/28/5
7×(1+18)
S/Z/S
0.20 7×(1+18)×0.28+0.20 S/Z/S 7×(1+6+12)×0.28+
S/Z/S
0.20
5
