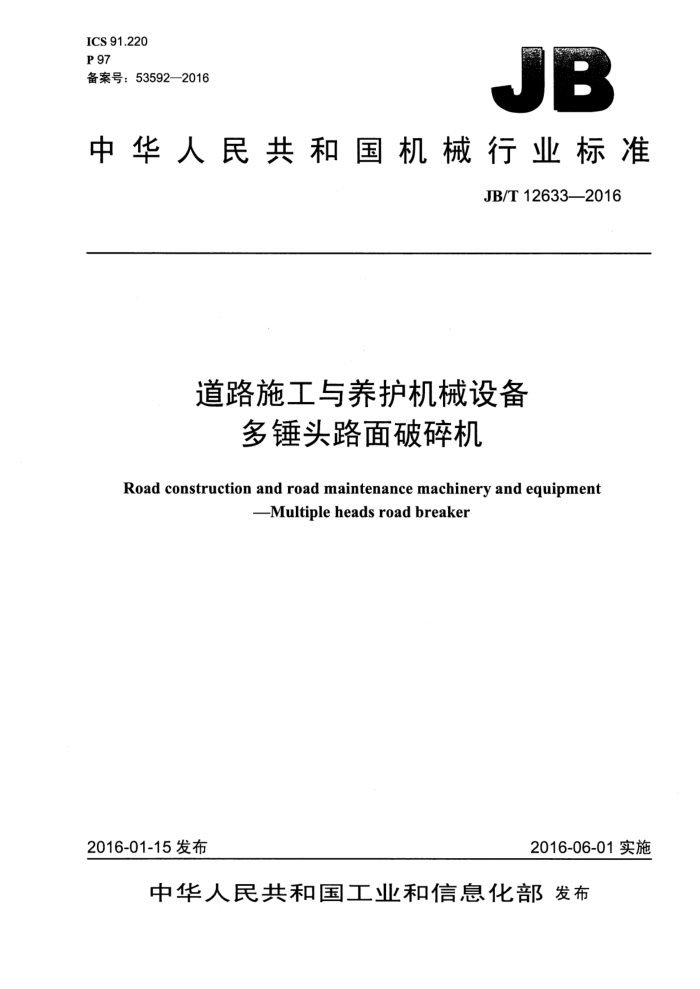

ICS 91.220 P 97 备案号：53592—2016
JB
中华人民共和国机械行业标准
JB/T12633—2016
道路施工与养护机械设备
多锤头路面破碎机
Road construction and road maintenance machinery and equipment
-Multipleheadsroadbreaker
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12633—2016
目 次
前言.. 范围.
III
-++
1 2 规范性引用文件
3 术语和定义. 主参数.
4 5
要求， 5.1 基本要求， 5.2 性能要求.. 5.3 液压系统. 5.4 电气系统.... 5.5 安全要求. 5.6 外观. 6 试验方法.. 6.1 试验前准备 6.2 定置试验. 6.3 行驶性能试验.. 6.4 制动性能试验.. 6.5 转向尺寸的测定. 6.6 爬坡能力试验 6.7 坡道制动试验.. 6.8 破碎装置的性能试验 6.9 密封性能试验.. 6.10 液压系统试验. 6.11 噪声测定 6.12 电气系统检查. 7检验规则.. 7.1 样机检验 7.2 抽样... 7.3 判定规则.. 8标志、包装、运输和贮存 8.1 标志 8.2 包装. 8.3运输. 8.4 贮存附录A（资料性附录） 测试记录表
F
f
2
.10 10
12 3 3 14
14 14 14 4
4
15
图1 测定重心坐标X 图2 测定重心坐标Y
I JB/T12633—2016
图3 测定重心坐标万图4 样机转弯直径示意图... 图5破碎机爬坡试验的路段.. 图6石 破碎场地取样点.. 图7 传声器的位置.
... 10 12
表1 传声器位置坐标值表2 检验项目. 表A.1 破碎机主要性能参数，表A.2 破碎机样机尺寸参数测定记录表表A.3 整机工作质量记录表表A.4 重心坐标表A.5 操纵机构操作力和行程测定记录表. 表A.6 行驶速度试验记录表表A.7 制动性能试验. 表A.8 转向尺寸的测定. 表A.9 爬坡性能试验记录表表A.10 坡道制动测试记录表，表A.11 非作业工况试验记录表表A.12 工作速度和破碎频率试验记录表表A.13 破碎厚度的试验记录，表A.14 碎石化率的试验记录，表A.15 密封性能检测记录表表A.16 液压系统液压油温度试验记录表表A.17 液压油固体颗粒污染度记录表表A.18 噪声试验记录表
.11 13 .15 16 16 16 17 17 17 .18 .18 18 19 19 .20 ..20 .21 21 ,21 22
II JB/T12633—2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：德州德工机械有限公司、北京建研机械科技有限公司、长安大学、北京建筑机械
化研究院、中国建筑科学研究院建筑机械化研究分院、中国建设教育协会建设机械职业教育专业委员会。
本标准主要起草人：李天文、张治坤、谢立扬、李静、蒋慧、王平、鲁卫涛、刘承桓、赵利军。 本标准为首次发布。
III JB/T12633—2016
道路施工与养护机械设备
多锤头路面破碎机
1范围
本标准规定了道路施工与养护用多锤头路面破碎机的术语和定义、主参数、要求、试验方法、检验
规则、标志、包装、运输和贮存。
本标准适用于多锤头路面破碎机（以下简称破碎机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766 液压系统通用技术条件 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 7935 液压元件通用技术条件 GB/T 8420 土方机械司机的身材尺寸与司机的最小活动空间 GB/T 13306 标牌 GB/T14039 液压传动 油液固体颗粒污染等级代号 GB/T 17299 土方机械最小入口尺寸 GB 20178 土方机械机器安全标签通则 GB/T20418 土方机械 照明、信号和标志灯以及反射器 GB/T21152 土方机械 轮胎式机器制动系统的性能要求和试验方法 GB/T 21153 土方机械 尺寸、性能和参数的单位与测量准确度 GB/T21155 土方机械 前进和倒退音响报警声响试验方法 GB/T21935 土方机械 操纵的舒适区域与可及范围 JB/T 5943 工程机械 焊接件通用技术条件 JB/T 5945 工程机械 装配通用技术条件 JB/T 5946 工程机械 涂装通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
多锤头路面破碎机multipleheadsroadbreaker 种碎石化专用设备。该设备后部成组排列多个重锤，通过重锤下落产生的冲击势能，使板块破碎
-
形成7.5cm30cm尺寸的嵌锁结构。 3.2
破碎装置breakdevice 通过冲击能量，使路面破碎的装置。
-
