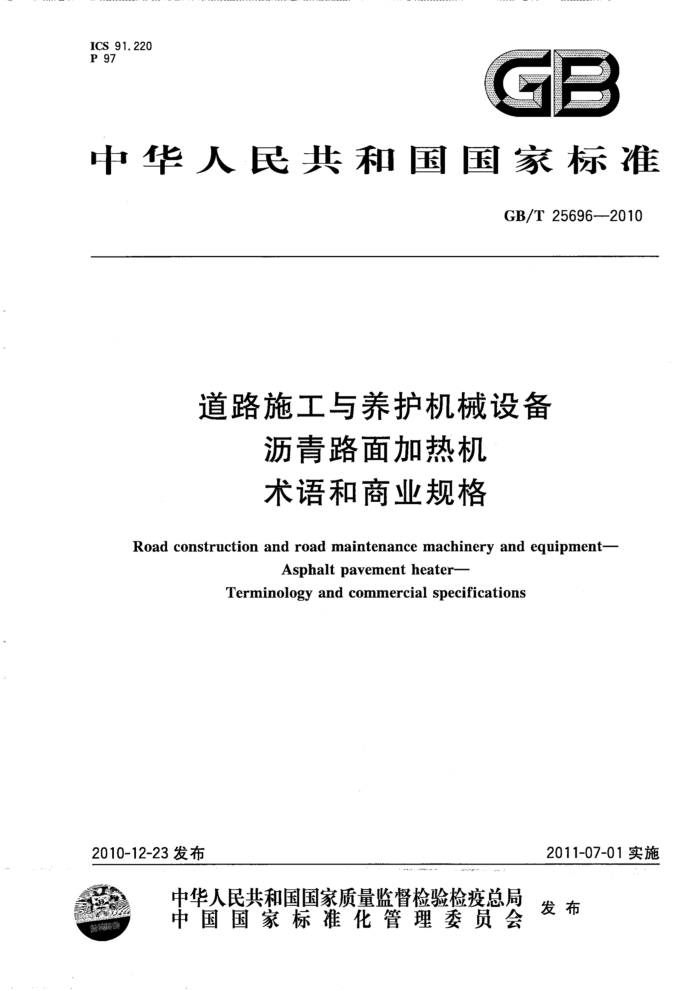

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T25696—2010
道路施工与养护机械设备
沥青路面加热机术语和商业规格
Road construction and road maintenance machinery and equipment-
Asphaltpavementheater
Terminologyandcommercialspecifications
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T25696—2010
目 次
前言 1 范围 2 术语和定义 3商业规格中文索引英文索引
12
14 GB/T 25696—2010
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：长沙建设机械研究院、长沙中联重工科技发展股份有限公司、北京建筑机械化研
究院、深圳市华测检测技术股份有限公司、北京建研机械科技有限公司。
本标准主要起草人：付玲、卜东亮、蒋慧、朱平、刘健、李祥兰、李波、孙华山。
11 GB/T25696—2010
道路施工与养护机械设备
沥青路面加热机术语和商业规格
1 范围
本标准规定了道路施工与养护机械设备沥青路面加热机（以下简称加热机）的术语和商业规格。 本标准适用于道路施工和养护用的沥青路面加热机。
2术语和定义
下列术语和定义适用于本文件。
2. 1
沥青路面加热机 asphaltpavementheater 一种自行式、拖式或手推式机械，具有利用各种加热方式（如红外线、热风循环、微波等），将一定深
度的沥青路面加热到满足施工要求温度的功能。 2. 2
热风循环式沥青路面加热机asphaltpavementheaterwithhot-airrecirculation 采用热风循环对流加热方式的沥青路面加热机，见图1。
2. 3
红外线式沥青路面加热机asphaltpavementheaterwithinfrared 采用红外线辐射加热方式的沥青路面加热机，见图2。
2. 4
红外线和热风式沥青路面加热机asphaltpavementheaterwithinfraredandhot-air 采用红外线和热风并用式加热方式的沥青路面加热机，见图3和图4。
2.5
微波加热式沥青路面加热机asphaltpavementheaterwithmicrowave 采用微波辐射加热方式的沥青路面加热机，见图5。
2.6
自行式沥青路面加热机self-propelledasphaltpavementheater 通过自身动力行驶的沥青路面加热机。
2.7
拖式沥青路面加热机towedasphaltpavementheater 由其他车辆牵引的沥青路面加热机，见图8。
2. 8
手推式沥青路面加热机handasphaltpavementheater 手推作业的沥青路面加热机，见图9。
2. 9
集中式沥青路面加热机 concentratedasphaltpavementheater 只有一个加热装置的沥青路面加热机，见图6。
- GB/T25696—2010
2. 10
分散式沥青路面加热机decentralizedasphaltpavementheater 有多个加热装置的沥青路面加热机，见图7。
2. 11
加热系统heatingsystem 用于产生和控制热量并对路面进行加热的系统。
2. 12
加热装置 heating unit 对路面加热的执行装置。
2. 13
温度控制系统 temperaturecontrolsystem 用于检测、显示和控制加热温度的系统。
2.14
最大加热功率 maxheatingpower 加热机产生热量的元件所能释放出的最大热功率。
2. 15
加热宽度 heatingwidth 对路面加热的有效宽度。
2.16
加热面积heatingarea 对路面加热的有效面积。
2. 17
加热深度heatingdepth 对路面加热后，达到施工要求温度的深度
3 商业规格
3.1总则
商业文件中应给出下列信息。 采用国际单位制(SI)。
3.2尺寸参数 3.2.1 运输状态尺寸
应给出下列信息：
长度，单位为毫米（mm）；宽度，单位为毫米（mm）；高度：：不带驾驶棚，单位为毫米(mm）；：带驾驶棚，单位为毫米（mm）； -最小离地间隙，单位为毫米（mm）；轴距，单位为毫米（mm）； -轮距，单位为毫米（mm）。（见图10)
2
