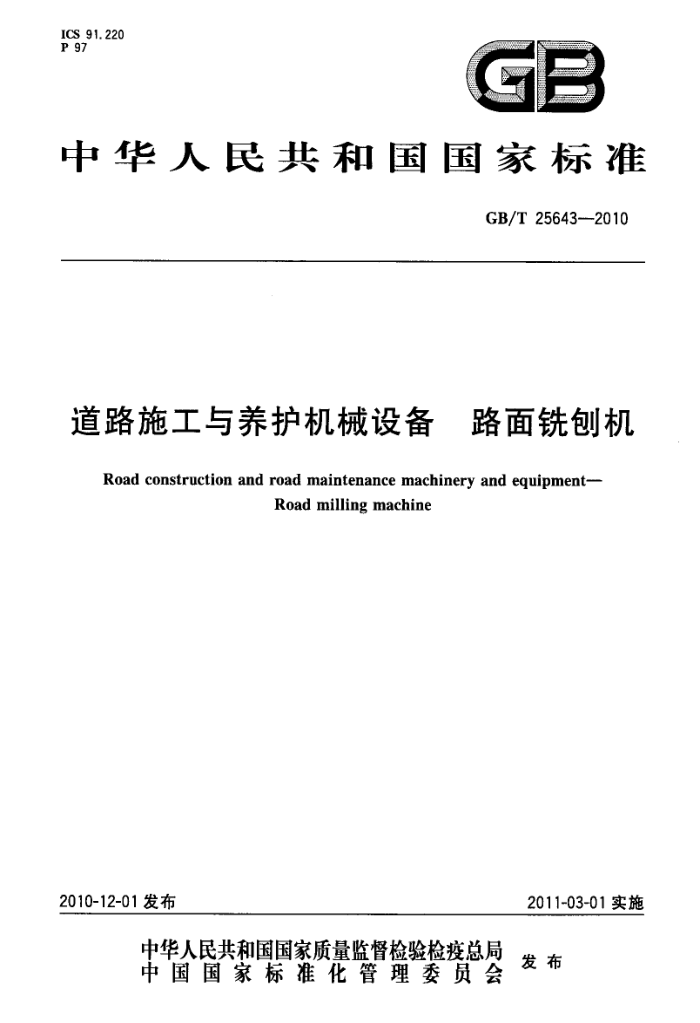

ICS 91.220 P 97
中华人民共和国国家标准
GB/T25643--2010
道路施工与养护机械设备 路面铣刨机 Road construction and road maintenance machinery and equipment-
Road milling machine
2010-12-01发布
2011-03-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T25643—2010
目 次
前言 1 范围 2 规范性引用文件
术语和定义分类要求
3 4 5
2
6试验方法 7检验规则…. 8标志、使用说明书、包装、运输、贮存附录A（资料性附录） 测试记录表附录B（资料性附录） 可靠性试验记录表附录C（规范性附录） 故障分类表
14 15 17 26 27 GB/T25643—2010
前言
本标准的附录C为规范性附录，附录A、附录B为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：长沙建设机械研究院、镇江华晨华通路面机械有限公司、陕西建设机械股份有限
公司、徐州徐工筑路机械有限公司、西安宏大交通科技有限公司、北京建研机械科技有限公司。
本标准主要起草人：喻钢、肖种宇、刘宏哲、王黎宏、宋玉萍、颜林军、刘益民、周曼川、吴季霞、王蕾、 刘慧彬。
I GB/T25643—2010
道路施工与养护机械设备路面铣刨机
1范围
本标准规定了道路施工与养护机械设备路面铣刨机（以下简称铣刨机）的术语和定义、分类、要求、试验方法、检验规则和标志、使用说明书、包装、运输、贮存。
本标准适用于可自行的履带式铣创机和轮胎式铣刨机。 本标准不适用于牵引式铣刨机、手推式铣刨机和带铣刨机具等非专用铣刨机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB3847一2005车用压燃式发动机和压燃式发动机汽车排放烟度限值及测量方法 GB/T8499土方机械测定重心位置的方法（GB/T8499—1987,idtISO5005：1977) GB/T9969工业产品使用说明书总则 GB/T13306 标牌 GB/T17299 土方机械最小人口尺寸（GB/T17299—1998，idtISO2860：1992） GB/T17300 土方机械通道装置（GB/T17300—-1998，idtISO2867：1994) GB/T17771 土方机械落物保护结构实验室试验和性能要求（GB/T17771一1999，
eqvISO3449:1992)
GB/T17922 土方机械 翻车保护结构试验室试验和性能要求（GB/T17922一1999， idt ISO 3471:1994)
GB/T20315 道路施工与养护设备 路面铣刨机术语和商业规格（GB/T20315--2006， ISO15645:2002,IDT)
JB/T5943 工程机械 焊接通用技术条件 JB/T5945 工程机械装配通用技术条件 JB/T5946 工程机械涂装通用技术条件 JG/T81 土方机械舒适的操纵区域和操作装置的可及范围（JG/T81一1999，idtISO6682：
1986)
JG/T5035 建筑机械与设备用油液固体污染清洁度分级 JG/T5089 油液中固体颗粒污染物的自动颗粒计数法（JG/T5089-1997，eqvISO5884：1987) JG/T5093 建筑机械与设备产品分类及型号
3术语和定义
GB/T20315确立的以及下列术语和定义适用于本标准。
3. 1
路面铣刨机roadmillingmachine 用于铣刨路面材料的自行式道路养护施工机械。
3. 2
铣刨鼓millingdrum 由（液压或机械)动力驱动，并装有金属刀具，能够通过旋转运动完成路面铣刨作业的主工作装置。
1 GB/T25643--2010
3. 3
工作质量operatingmass 具有全部标准配置，有或无驾驶室，有或无防倾翻保护装置（RolloverProtectionSystem，ROPS)等
的基本型设备；配有驾驶员（质量75kg/人），燃料箱加满，所有的液压系统或润滑油箱都应在其容量的范围之内，喷洒水箱容量按50%计算重量的总质量。 3. 4
铣刨宽度millingwidth 铣刨鼓两端修边刀头最外点在水平面上投影的距离。
3. 5
铣刨深度millingdepth 铣刨后的工作面与铣刨深度基准面之间的垂直距离。
3. 6
深度控制系统depthcontrolsystem 用于获得与维持铣创工作深度的手动或自动控制装置。
3.7
输送系统 conveyersystem 用于收集铣刨废料并进行传送的成套装置。
3. 8
铣刨刀具（以下简称刀具） cuttingtools 嵌有硬质合金刀尖，安装在主工作装置的简体上进行铣刨作业的切削机体。
4分类 4.1型式
按铣刨机行走装置分为：
-轮胎式铣刨机；腰带式铣刨机。
4.2型号编制
铣刨机的型号可按JG/T5093的规定编制，也可由制造商按一定的规则自行规定。 4.3技术参数 4.3.1主参数
铣刨机的主参数为：
铣刨宽度，单位为毫米（mm）； -铣刨深度，单位为毫米（mm）。
4.3.2基本参数
铣刨机的基本参数如下：
发动机的型号、额定功率，单位为千瓦（kW）、额定转速，单位为转每分钟（r/min）：工作质量，单位为千克（kg）；一整机自身质量，单位为千克(kg)；电气系统工作电压，单位为伏特（V)；铣刨创刀具数量；输送皮带宽度，单位为毫米（mm）；最大装载高度，单位为毫米（mm）；卸料装置左右摆动角度，单位为度（"）；
2
