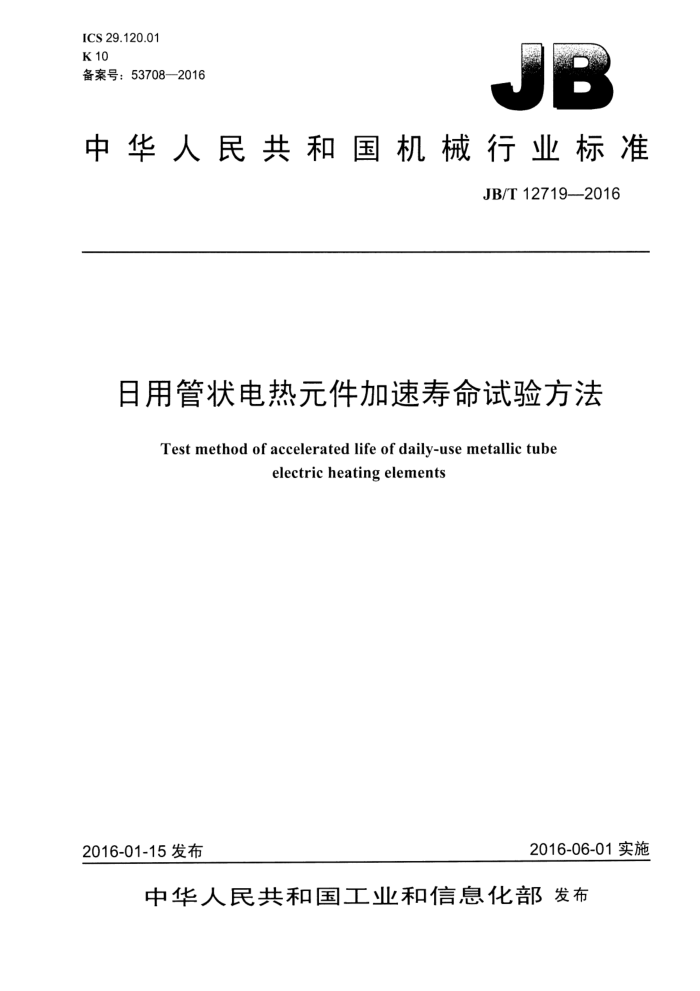

ICS 29.120.01 K 10 备案号：53708-2016
中华人民共和国机械行业标准
JB/T 12719--2016
日用管状电热元件加速寿命试验方法
Test method of accelerated life of daily-use metallic tube
electric heating elements
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 12719—-2016
目 次
前言..
1
......................
范围. 规范性引用文件...
2
3术语和定义..…. 4试验原理.….
4.1失效机理和故障模式， 4.2失效因素.
5分类和主要技术参数.. 5.1分类.
5.2 主要技术参数. 6试验装置和环境要求
6.1 试验装置 6.2 试验环境
7试验要求... 7.1通用要求 7.2按5.1.1分类的元件 7.3按5.1.2分类的元件， 7.4 按5.1.3分类的元件. 7.5 其他加热用途的元件
7.6 允许覆盖测试的情况 8试验方法及判定... 8.1 般要求.…. 8.2 干烧循环试验. 8.3干烧急冷试验 8.4电压递增试验 8.5 过载循环试验. 8.6 超载快速通断试验 8.7 工作温度下的泄漏电流测量 8.8 工作温度下的电气强度试验…. 附录A（资料性附录）元件常用材料的极限工作温度参考文献..
..............
6
..........................
9
表1不问额定表面负荷所对应的加载功率表2T作温度下电气强度试验电压表A.1元件常用材料的极限T.作温度...
8
I JB/T 12719—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口I。 本标准起草单位：中国电器科学研究院有限公司、镇江东方电热科技股份有限公司、思瑞克斯（广
州）电器有限公司、江苏大唐电器制造有限公司、九阳股份有限公司、浙江绍兴苏泊尔生活电器有限公司、珠海格力电器股份有限公司、佛山市顺德区亿龙电器科技有限公司、佛山市三水白云山电热器具有限公司、广东美的制冷设备有限公司、大金（中国）投资有限公司工海分公司、江苏顺发电热材料有限公司、恒美电热器具有限公司、威凯检测技术有限公司、广东志高空调有限公司、上海华族实业有限公司、杭州佐帕斯工业有限公司、广东万和新电气股份有限公司、海信（山东）空调有限公司、艾欧史密斯（中国）热水器有限公司、北京中冷通质量认证中心有限公司、青岛市海尔空调器有限总公司、上海馨源电子有限公司、佛山市神城区九龙机器厂、浙江省检验检疫科学技术研究院、肇庆市宁华电器有限公司。
本标准主要起草人：庄伟玮、谭伟、蔡军、周娟、唐伟、韩润、蔡才德、孔睿迅、姚新详、谢瑞利邹洪、郑崇开、杨文靖、倪楠、张怀国、唐小平、郑铁津、丁艺杰、盛建寅、钱峰、王志浩、段清彬、 郭勇、陈健琪、戴佰庆、朱洲阳、唐仁幸、冷泉芳、仇守军、林伟权。
本标准为首次发布。
II JB/T 12719—2016
日用管状电热元件加速寿命试验方法
1范围
本标准规定了日用管状电热元件（以下简称元件）加速寿命试验方法。 本标准适用于安装在日用电器中、额定电压不超过480V、单管额定功率不超过6kW的元件的加
速寿命试验。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的别用文件，仅注日期的版本适用于本文件。
凡是不注白期的用文件，其最新版本（包括所有的修改单）适用了本文件。
GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB14536.8一2010家用和类似用途电自动控制器定时器和定时开关的特殊要求 JB/T4088—2012日用管状电热元件
3术语和定义
JB/T4088-2012界定的以及下列术语和定义适用于本文件。
3.1
日用管状电热元件daily-use metallic tube electric heating elements 以金属管作为外壳、合金电热丝作为发热体，在两者间充以密实的氧化镁粉或类似绝缘物作为绝缘
介质，并通过引出棒接至电源的一一种用于加热的元件。 3.2
失效机理failure mechanism 起失效的物理、化学变化等内在原因。
3.3
故障模式failure mode 元件所发生的、能被观察或测量到的故障现象的表现形式。
3.4
失效因素 failure factor 导致失效的外在原因或条件。
3.5
试验应力 J testing stress 试验时针对元件直接产生作用的输入因素。
3.6
设计工况 predefined working condition 由制造商规定的、元件的额定使用条件和要求。
3.7
试验工况 working condition for testing JB/T 12719—2016
电热丝和绝缘介质在高温环境及电气冲击中劣变、老化、熔断和电绝缘性下降，是无件重要的故障模式。 4.2失效因素
常规寿命试验模拟元件正常的使用情况，测试周期一般较长，成本偏高，不利丁元件的开发和改型等工作。加速寿命试验通过提高试验应力、强化试验条件，放大失效因素，迅速暴露元件的缺陷，能在较短的时问内，预测出儿件能否达到设计的寿命要求。
5分类和主要技术参数
5.1分类
按照实际不同的用途，元件分为以下四类。 5.1.1用于加热液体的元件
元件直接浸没在液体中，直接和/或通过翅片与液体接触；在正常工作时，以液体为主要导热介质。 液体介质为水、水溶液、乙醇、食用或作食用汕等。
5.1.2用于加热气体的元件
元件直接和/或通过翅片与气体接触；在正常下作时，以气体为主要导热介质。 气体介质为静：、流动空气或其他气体等。
5.1.3用于加热金属的元件
元件被浇铸、嵌装或者压制」金属材料中，与金属材料全部或部分接触；在正常工作时，主要以金属材料为导热介质，用丁加热液体但不与液体直接接触。
金属介质为铝、铜、钢等金属。液体介质为水、水溶液、乙醇、食用或非食用油等 5.1.4其他加热用途的元件
用了其他加热用途的元件。 5.2主要技术参数
元件涉及的主要技术参数： a）电源电压，单位为伏（V); b）电源频率，单位为赫（Hz); c）额定电压，单位为伏（V); d）额定功率，单位为千瓦（kW); e）T作温度，单位为摄氏度（℃); f）外径，单位为毫米（mm); g）展开长度，单位.为毫米（mm); h）外形尺寸，单位为毫米（mm); i）质量，单位为千克（kg); j）加热介质； k）水压（如适用），单位为兆帕（MPa); 1）容量，单位为升（L）。
3 JB/T 12719--2016
6试验装置和环境要求
6.1试验装置
试验装置由调压稳压电源、通断电控制装置、工况模拟装置和测量装置组成。 6.1.1调压稳压电源
输出电压应无级可调，输出电压波动值不应超过土0.5%，电源电压偏差不超过土3%。 6.1.2通断电控制装置
可分别调整预置通电时问与断电时问，通电、断电可自动循环控制准可预置循环次数，时问精度不低于0.1 s。 6.1.3工况模拟装置
元件装在电器内或在模拟条件下进行试验。试验丁况应按照第7章的规定进行模拟。 6.1.4测量装置
在所有的试验中，测量仪器或测量装置都不应明显地影响测量值： a）电气强度检测仪、泄漏电流检测仪等电T测量仪表，其准确度等级不低于0.5级； b）测量温度的仪表，其允许误差在土1%以内； c）测量湿度的仪表，其允许误差为被测相对湿度的土6%以内。
6.2试验环境
试验环境的温度、湿度应符合技术文件的规定。如无文件规定时，室温应保持在20℃土5℃，周围空气相对湿度不大于90%（温度为25℃时），大气环境处于海拔2000m以下。
试验场所内应无易燃、易爆物品与气体试验人员应做适当的安全防护，并应采用适当的装置对件进行固定和防护，以避免测试过程中因
高温或电气保护不足，对人身产生伤害或对周围环境产生破坏。
应无人员经常在试验场所内活动。
7 试验要求
7.1通用要求
按不同分类的元件进行不同的试验。 按5.1.1和5.1.3分类的元件所需样品共为12件，分为4组，每组3件，并以“组别-序号”为格式
从1-1、1-2、1-3、2-1到4-3进行编码标记。按5.1.2分类的元件所需样品共为6件，分为2组，每组3 件，并以“组别-序号”为格式从1-1、1-2、1-3、2-1到2-3编码标记。 7.2按5.1.1分类的元件 7.2.1依次分别进行以下试验：第1组样品进行8.2的试验；第2组样品进行8.3的试验；第3组样品进行8.4的试验。 7.2.2试样必须符合上述相应试验要求。 7.2.3若有1个样品不符合8.2～8.4的试验，则用第4组样品重复发生不符合的该项试验，所重复的试验不允许再有样品不合格。若有2个或2个以上样品不符合8.2～8.4的试验，则该项试验判为不合格。
4
