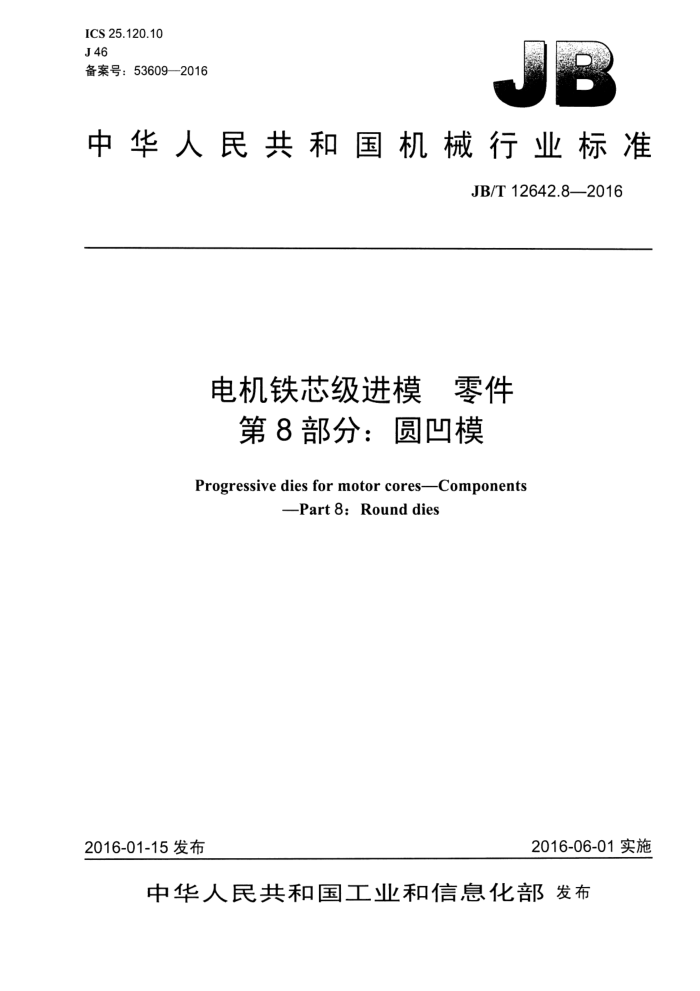

ICS 25.120.10 J 46 备案号：536092016
中华人民共和国机械行业标准
JB/T 12642.8—2016
电机铁芯级进模 零件第8部分：圆凹模
Progressive dies for motor cores-Components
-Part 8: Round dies
2016-01-15 发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T 12642.8-—2016
目 次
前言.
.I
范围规范性引用文件. 结构型式与尺
2 3 4
..............................................
材料.. 5 要求. 6 标记.
V
... 2
........................
:2
图 1 圆凹模.
表1 圆凹模尺寸. JB/T 12642.8—2016
前言
JB/T12642《电机铁芯级进模 零件》分为12个部分：
第1部分：叠铆凸模；第2部分：叠铆凹模；一第3部分：计数凸模; -第4部分：计数凹模; 第5部分：叠铆顶杆; 第6部分：叠铆压杆；一第7部分：圆凸模；
-第8部分：圆凹模；第9部分：限位柱；第10部分：导正销；第11部分：误送检测销；第12部分：浮料块。
本部分为JB/T12642的第8部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：宁波震裕科技股份有限公司、桂林电器科学研究院有限公司、台州市拓锐模具有
限公司、广东省东莞市质量监督检测中心、宁波嘉胜模具材料有限公司。
本部分主要起草人：黄秀东、朱磊文、倪俊峰、邹文奇、邱建国、项源、王冲、袁志军、麦凯钊、 杨健。
本部分为首次发布。
II JB/T 12642.8—2016
电机铁芯级进模零件第8部分：圆凹模
1范围
JB/T12642的本部分规定了电机铁芯级进模圆凹模的结构型式与尺寸、材料、要求和标记。 本部分适用于电机铁芯级进模圆凹模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T11904—2014 电机铁芯级进模技术条件
3 结构型式与尺寸
圆凹模的结构型式如图1所示，尺小见表1。
/ Ra 0.4
dDi
dD
00.005A
Ra 0.4
A
: :
?
0.01A
/Ra 0.8
ΦD,=8.83
米注表面粗糙度 Ra1.6μm。 α由制造者确定，推荐值6'～10'。
图1圆凹模 JB/T 12642.8--2016
表1[ 圆凹模尺寸 D±0.002 t =0.5
单位为毫米
D. t8.002 D+6 D+8 D+12 D+14 D+16
d
H
t =0.35
t =1.0
>3～6 >6～10 >10~16 >16～20 >20~24 >24～28 >28～32 推荐d=4.02、5.02、6.02、8.02、10.02、12.02为冲导正孔凹模的值。 注1：d为圆凹模的刃口直径。 注2：t为冲压材料厚度。
25、27、 29、32
d+0.05
d+0.08
d+0.14
4材料
材料由制造者选定，推荐采用YG15、YG20、Cr12MoV、Cr12Mo1V1、W6Mo5Cr4V2。其中Cr12MoV、 Cr12Mo1V1热处理硬度为58 HRC～62 HRC；W6Mo5Cr4V2热处理硬度为 60 HRC～64 HRC。
5要求
其他要求应符合JB/T11904—2014的规定。
6　标记
示例：以符合JB/T12642.8的电机铁芯级进模圆叫模为例，其特征为：直价d为6.1mm，高度H为25mm，材料为YG15。
其标记为：
圆I叫模 JB/T12642.8—6.1×25-YG15
