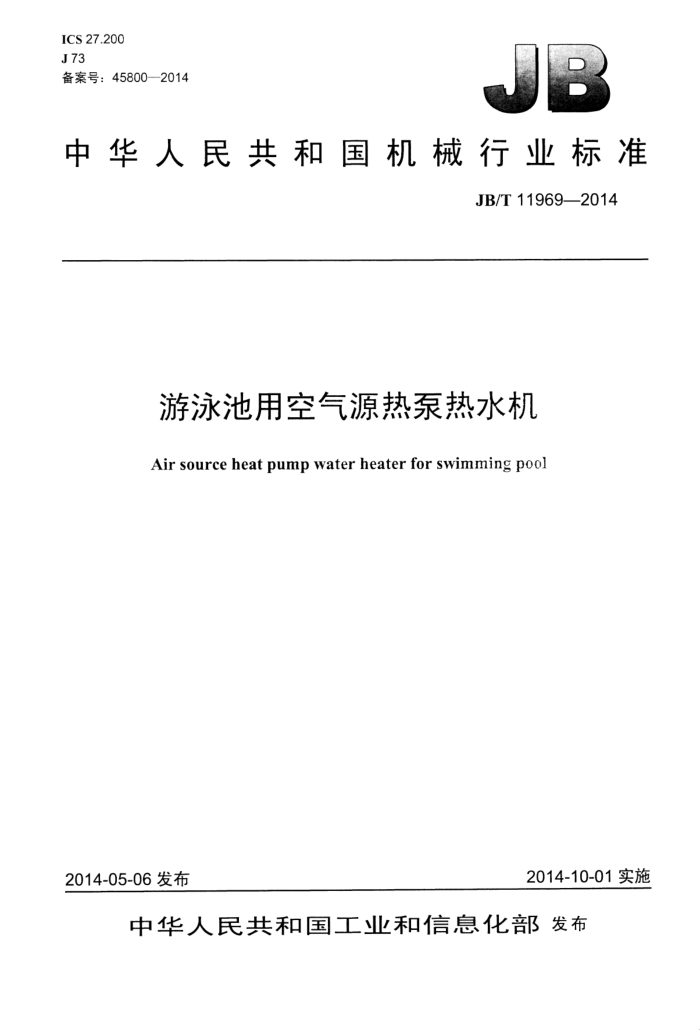

ICS 27.200 J73 备案号：45800—2014
中华人民共和国机械行业标准
JB/T 11969—2014
游泳池用空气源热泵热水机
Air source heat pump water heater for swimming pool
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 JB/T 11969--2014
目 次
前言 1范围. 2 规范性引用文件. 3术语和定义..… 4型式与基本参数..
III
4.1型式. 4.2名义制热量优选值及型号编制方法 4.3基本参数
........
5 要求. 5.1 一般要求.. 5.2 安全要求..
5.3 性能要求, 5.4 耐盐雾性.. 5.5 涂层附着力 6试验方法. 6.1 试验条件 6.2 一般要求 6.3 气密性试验 6.4 电气控制设备试验 6.5 名义工况性能试验 6.6 运转.…. 6.7 最大负荷工况试验 6.8 融霜工况试验 6.9 低温工况试验 6.10 变工况试验 6.11 噪声试验 6.12 电镀件耐盐雾性试验. 6.13 涂装件涂层附着力试验.. 6.14 安全性能试验 7检验规则.. 7.1 检验类别. 7.2出厂检验. 7.3抽样检验. 7.4型式检验 8标志、包装、运输和贮存. 8.1标志. 8.2 包装. 8.3 运输和贮存
A
2
..........
...........
....
4
2
6
6
.....6
....
C
(
8
1 JB/T 11969——2014
附录A（资料性附录）泳池热泵名义制热量优选值及型号编制方法 A.1名义制热量优选值 A.2型号表示方法.... 表1 泳池热泵的试验工况表．噪声限值表3检验的项目、要求和试验方法
9
S
II JB/T 11969-2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：马鞍山市博浪热能科技有限公司、合肥通用机械研究院、广东芬尼克兹节能
设备有限公司、深圳市格拉利实业有限公司、浙江正理生能科技有限公司、合肥通用机电产品检测院有限公司、合肥通用环境控制技术有限责任公司。
本标准参加起草单位：泰豪集团有限公司、苏州苏静安发空调有限公司、苏州英华特制冷设备技术有限公司、浙江金泰泳池环保设备有限公司、英特换热设备（浙江）有限公司。
本标准主要起草人：汪吉平、吴剑峰、潘莉、钟瑜、刘远辉、喻笑迎、黄元、谢宝刚、陈敏峰、 尤军、陈毅敏、王李根、黄林峰、叶泽文、江斌。
本标准为首次发布。
III JB/T 11969--2014
3.3
出水温度 water outlet temperature 泳池热泵加热完成后，在热泵总出水口处测得的水温度，单位为摄氏度（℃）。 制热量heating capacity 泳池热泵在名义工况和规定条件下运行时，单位时问内提供给热水的热量的总和，单位为千瓦（kW）。 消耗功率 heating power consumption 泳池热泵在名义工况和规定条件下运行时所输入的总功率，单位为千瓦（kW）。
3.4
3.5
3.6
性能系数（COP） coefficient of performance 泳池热泵的制热量与消耗功率之比，其值用瓦每瓦（W/W）表示。 型式与基本参数
4
4.1型式 4.1.1按使用电源分类：
单相电源式（220V，50Hz）； -三相电源式（380 V，50 Hz)。
4.1.2按使用气候环境分为：
普通型（最高温度：43℃、最低温度：0℃）; 低温型（最高温度：38℃、最低温度：-7℃）。
4.2名义制热量优选值及型号编制方法
泳池热泵的名义制热量优选值及型号编制方法参见附录A。 4.3基本参数 4.3.1泳池热泵的试验工况见表1。
表 1泳池热泵的试验工况普通型
单位为摄氏度
低温型
项目
使用侧 （或热水侧） 热源侧 (空气侧) 使用侧(或热水侧) 热源侧 (空气侧) 进水温度 出水温度 干球温度 湿球温度 进水温度 出水温度 干球温度 湿球温度
名义 小温差 26 工况 大温差 25 最大负 小温差 26 荷工况 大温差 25 融霜工况 小温差 9
28 30 28 30 28 30 28 30 9~30
26 25 26 25 9
28 30 28 30 28 30 28a 30a 9~30
20
15 26
7
6
43
38
23 1 -8b
2
1
2
大温差小温差
低温工况
大温差 9 小温差大温差
7
-7b
6
9
9~28 0b~43
9~28 -7b~ 38
变工况
或按照制造厂明示的该工况最高使用侧温度进行试验。 或按照制造厂明示的最低热源侧温度进行试验
2 JB/T 11969—2014
5.3.3运转
泳池热泵在额定频率、额定电压下运行时，所检测项目应符合设计要求。 5.3.4最大负荷工况
在最大负荷工况运行时，泳池热泵各部件不应损坏，过载保护器不应跳开，泳池热泵应能正常运行。 5.3.5融霜工况
在融霜工况运行时，泳池热泵符合以下要求：
安全保护元器件不应动作而停止运行；融霜功能正常，融霜彻底，融霜时的融化水应能正常排放；在最初融霜结束后的连续动作中，融霜所需的时问总和不应超过运行周期时问的20%，两个以上独立制热系统的机组，各独立循环融霜时问的总和不应超过独立循环总运转时问的20%。
5.3.6低温工况
在低温工况运行时，制热各部件不应损坏，低压、防冻及过载保护器不应跳开，泳池热泵应能正常运行。 5.3.7 变工况要求
泳池热泵的变工况性能温度条件见表1。按6.10的方法进行试验并绘制性能曲线图或表。 5.3.8噪声
泳池热泵实测最大噪声值应不大于表2的规定值，且不应大于机组明示值加3dB（A）后的值。
表2噪声限值
名义制热量
噪声限值 （声压级)
dB (A) 62 65 68 71 74 明示值
kw ≤10 >10~20 >20～50 >50~80 >80～150 >150
5.4耐盐雾性
泳池热泵电镀件耐盐雾性应符合GB/T21362—2008中5.1.14的规定。 5.5涂层附着力
泳池热泵涂装件涂层应牢固，其附着力应达到GB/T1720一1979规定的二级以上。
6试验方法
6.1试验条件 6.1.1泳池热泵制热量的试验装置按GB/T10870—2001中5.1.1的要求。
