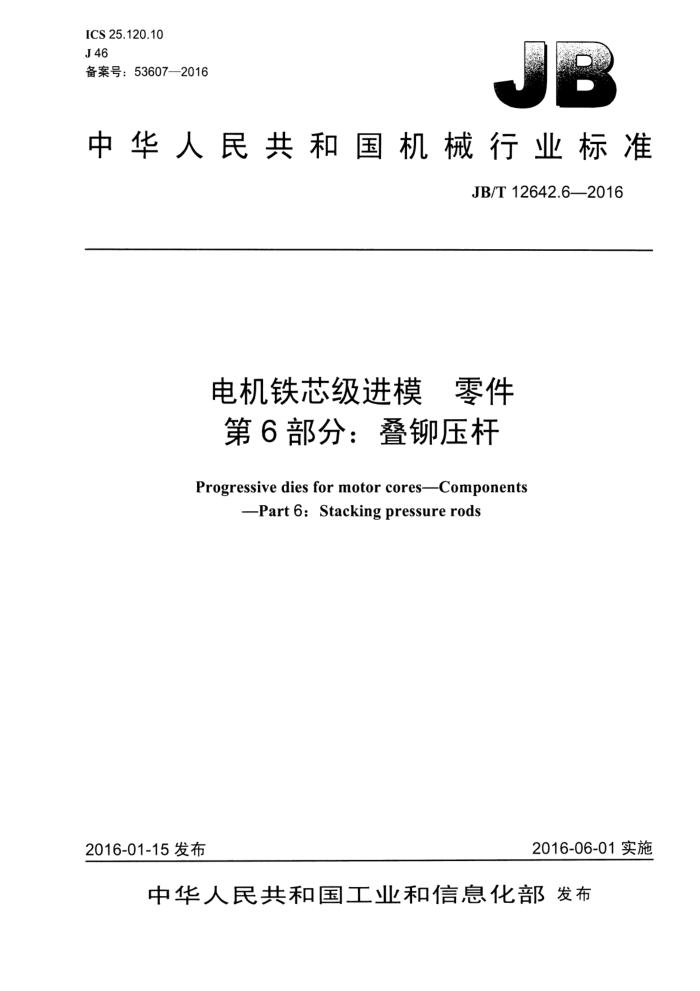

ICS 25.120.10 J 46 备案号：53607—2016
中华人民共和国机械行业标准
JB/T 12642.6—2016
电机铁芯级进模 零件第6部分：叠铆压杆 Progressive dies for motor cores-Components
Part 6: Stacking pressure rods
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 12642.6--2016
目 次
前言.
H
范围 2 规范性引用文件. 3 结构型式与尺 4 材料 5 要求..…. 6 标记.
图1 A型叠铆压杆图 2 B型叠铆压杆...
表．A型叠铆压杆尺寸. 表2B型叠铆压杆尺寸
.....................
.3 JB/T 12642.6—-2016
前創言
JB/T12642《电机铁芯级进模零件》分为12个部分：
一第1部分：叠铆凸模； -第2部分：叠铆凹模； —第3部分：计数凸模;
-第4部分：计数凹模； -第5部分：叠铆顶杆；第6部分：叠铆压杆； -第7部分：圆凸模；第8部分：圆凹模； -第9部分：限位柱；第10部分：导正销；第11部分：误送检测销；第12部分：浮料块。
本部分为JB/T12642的第6部分。 本部分按照GB/T1.12009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：桂林电器科学研究院有限公司、江苏荣腾精密组件科技股份有限公司、宁波建欣
精密模具有限公司、宁波震裕科技股份有限公司、台州市拓锐模具有限公司、广东省东莞市质量监督检测中心、宁波嘉胜模具材料有限公司。
本部分主要起草人：王冲、陆忠海、谢梅、朱江华、倪俊峰、曾明、杨健、仲伟香、谢汞、张银国、 胡旭群、黄东彬、邱建国。
本部分为首次发布。
II1 JB/T 12642.6—2016
电机铁芯级进模零件第6部分：叠铆压杆
1 范围
JB/T12642的本部分规定了电机铁芯级进模叠铆压杆的结构型式与尺寸、材料、要求和标记。 本部分适用予电机铁芯级进模叠铆压杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T11904一2014　电机铁芯级进模技术条件
3结构型式与尺寸
3.1A型叠铆压杆的结构型式如图1所示，尺寸见表1。
L 1 ×1.5
10°0 +01
C0.3
RO.2 m
R30
3 8
8'0 m
Ra 0.8
未注表面粗l糙度Ral.6μm。 α和b由制造者确定，其中α推荐值为90°、120°
图1A型叠铆压杆 JB/T 12642.6—-2016
表 1A型叠铆压杆尺寸
单位为毫米
- -0.0 0.8 1.0 1.2 1.5 1.0 1.2 1.5 1.0 1.2 1.5
d -0.09
1
D
7.5
3
28、58、63
7.5
4
9.0
5
3.2B型叠铆压杆的结构型式如图2所示，尺小见表2。
10'0 (
1 X 1.5
O
C0.3
入
RO.4
dd
00 8
R5-7
80m/
V
dd
未注表面粗l糙度Ral.6μm。
图2B型叠铆压杆
2 JB/T 12642.6—2016
单位为毫米
表 2 2B型叠铆压杆尺寸
d _0.09 1.0 1.2 1.5 1.8 2.0
D
d, ± 0.01
1
7.5
3.5
28、58、63
7.5、9
4.0
4 材料
材料由制造者选定，推荐采用YG15、YG20、Cr12MoV、Cr12Mo1V1、W6Mo5Cr4V2。其中Cr12MoV、 Cr12Mo1V1、W6Mo5Cr4V2 热处理硬度为 58 HRC～62 HRC。
5要求
其他要求应符合JB/T11904—2014的规定。
6标记
示例1: 以符合JB/T12642.6的电机铁芯级进模A型叠铆压杆为例，其特征为：结构型式为A型，宽度t为1.2mm，直径d
为4mm，长度l为28mm，材料为Cr12MoV。其标记为：
叠铆压杆 JB/T 12642.6—A-1.2×4×28-Cr12MoV
示例2: 以符合JB/T12642.6的电机铁芯级进模B型叠铆压杆为例，其特征为：结构型式为B型，直径d为1.5mm，长度1
为28mm，直径D为7.5mm，材料为YG15。其标记为：
叠铆压杆 JB/T12642.6—B-1.5×28×7.5-YG15
3
