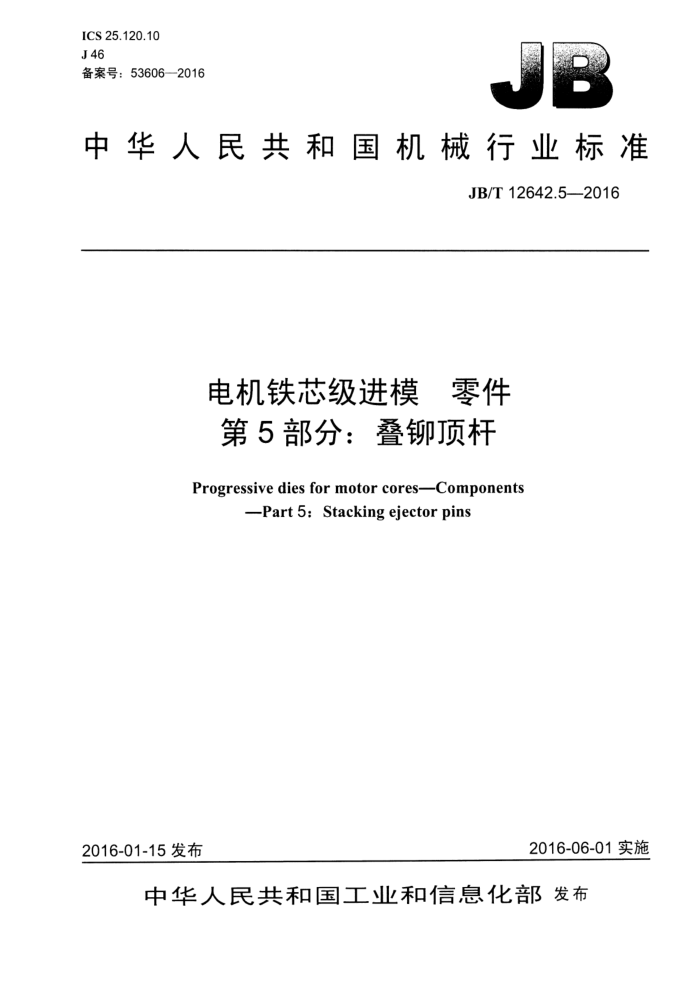

ICS 25.120.10 J 46 备案号：53606—2016
中华人民共和国机械行业标准
JB/T 12642.5--2016
电机铁芯级进模 零件第5部分：叠铆顶杆 Progressive dies for motor cores-Components
-Part 5: Stacking ejector pins
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 12642.5—2016
目 次
前言
I1
范围 2 规范性引用文件. 3 结构型式与尺小 4 材料 5 要求
1
标记.
6
图1A型叠铆顶杆，图 2 B型叠铆顶杆
表1A型叠铆顶杆尺寸. 表2B型叠铆顶杆尺寸. JB/T 12642.5—2016
前創言
JB/T12642《电机铁芯级进模 零件》分为12个部分：
-第1部分：叠铆凸模； -第2部分：叠铆凹模; 第3部分：计数凸模；第4部分：计数凹模；第5部分：叠铆顶杆； -第6部分：叠铆压杆； -第7部分：圆凸模； -第8部分：圆凹模； -第9部分：限位柱； -第10部分：导正销；
一
-
第11部分：误送检测销;
第12部分：浮料块。 本部分为JB/T12642的第5部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：桂林电器科学研究院有限公司、宁波建欣精密模具有限公司、宁波震裕科技股份
有限公司、台州市拓锐模具有限公司、广东省东莞市质量监督检测中心、宁波嘉胜模具材料有限公司。
本部分主要起草人：王冲、谢梅、王建红、胡旭群、黄持伟、杨健、谢汞、左璐、倪俊峰、曾明、 邱建国。
本部分为首次发布。
II JB/T 12642.5—-2016
电机铁芯级进模零件第5部分：叠铆顶杆
1范围
JB/T12642的本部分规定了电机铁芯级进模叠铆顶杆的结构型式与尺寸、材料、要求和标记。 本部分适用于电机铁芯级进模叠铆顶杆。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T11904一2014　电机铁芯级进模　技术条件
3结构型式与尺寸
3.1A型叠铆顶杆的结构型式如图1所示，尺寸见表1。
A
4 2 : 1
/ Ru 0.8
80 ml
入
R30
pd
C0.3
1 X1.5
ΦD
米注表面粗糙度 Ral.6 μm。
图1A型叠铆顶杆 JB/T 12642.5--2016
表1A型叠铆顶杆尺寸
单位为毫米
d-8.0
1-0.10
L±0.5 46 48 50 53 46 48 50 53 46 48 50 53 46 48 50 53 46 48 50 53 46 48 50 53 46 48 50 53 46 48 50 53 46 48 50 53 46 48 50 53
1 28 30 32 35 28 30 32 35 28 30 32 35 28 30 32 35 28 30 32 35 28 30 32 35 28 30 32 35 28 30 32 35 28 30 32 35 28 30 32 35
D
0.8
1.0
7.5
3
1.2
1.5
1.0
1.2
7.5
4
1.5
1.0
5
9.0
1.2
1.5
2 JB/T 12642.52016
2B型叠铆顶杆的结构型式如图2所示，尺小见表2。
3.2
d
80
L
LR5
pd
2 max
RO.
事
CO.3
8
1 ×1.5
$D.
未注表面粗糙度Ral.6μm。
图 2 B型叠铆顶杆表 2 2B型叠铆顶杆尺寸
单位为毫米 D
d.8 1.0
d,±0.02
L±0.5 46 48 50 53 46 48 50 53 46 48 50 53 46 48 50 53 46 48 50 53
1 28 30 32 35 28 30 32 35 28 30 32 35 28 30 32 35 28 30 32 35
6.0、7.5
3.5
1.2
1.5
1.8
7.5、9.0
4.0
2.0
3 rUC ur UuI uI
JB/T 12642.5-2016
4材料
uy
材料由制造者选定，推荐采用 Cr12MoV、Cr12Mo1V1、W6Mo5Cr4V2，热处理硬度为 58HRC~ 62 HRC。
5 要求
其他要求应符合JB/T11904—2014的规定。
6 标记
示例1: 以符合JB/T12642.5的电机铁芯级进模A型叠铆顶杆为例，其特征为：结构型式为A型，宽度t为1.2mm，直径
d为3mm，长度L为48 mm，材料为Crl2MoV。其标记为:
叠铆顶杆JB/T12642.5 5-A-1.2X 3 X 48-Cr12MoV
示例2: 以符合JB/T12642.5的电机铁芯级进模B型叠铆顶杆为例，其特征为：结构型式为B型，直径d为1.5mm，长度
L为46 mm，直径D为7.5mm，材料为Cr12MoV。其标记为：
叠铆顶杆JB/T12642.5—B-1.5×46×7.5-Cr12MoV
