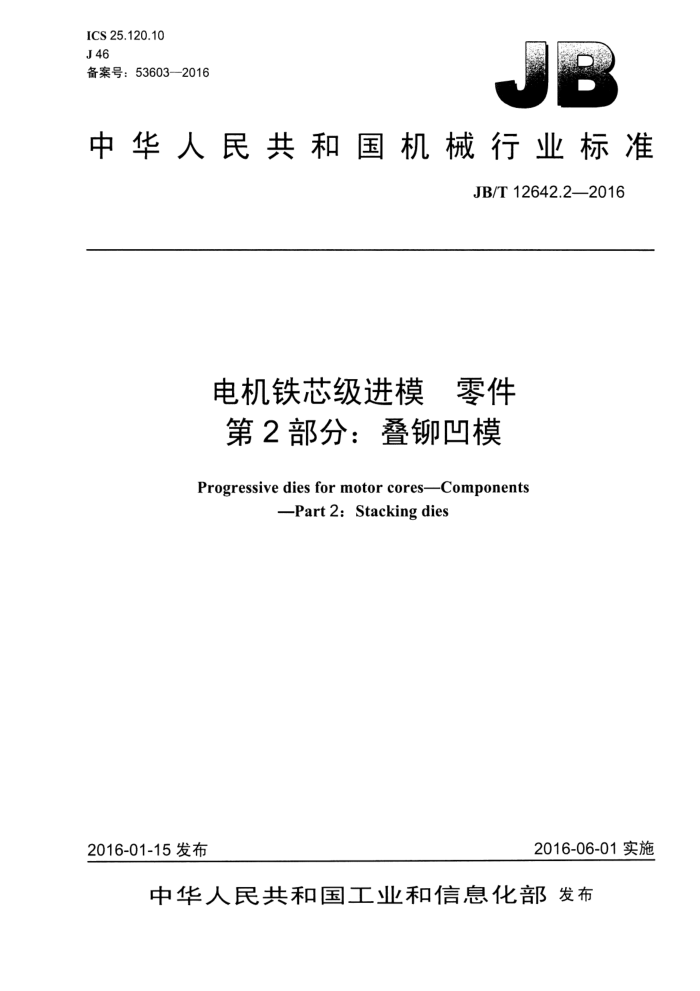

ICS 25.120.10 J 46 备案号：53603—2016
中华人民共和国机械行业标准
JB/T 12642.2—2016
电机铁芯级进模 零件第2部分：叠铆凹模
Progressive dies for motor cores--Components
-Part 2: Stacking dies
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T 12642.2-2016
目 次
前言.
11
范围 2 规范性引用文件.. 3 结构型式与尺. 4 材料... 5 要求. 6 标记
-
图1 A型叠铆凹模图2B型叠铆凹模图3C型叠铆凹模.
表1A型叠铆凹模尺寸，表2B型叠铆凹模尺寸表3C型叠铆凹模尺寸 JB/T 12642.2—2016
前言
JB/T12642《电机铁芯级进模 零件》分为12个部分：
第1部分：叠铆凸模; 第2部分：叠铆凹模；第3部分：计数凸模；第4部分：计数凹模； -第5部分：叠铆顶杆； -第6部分：叠铆压杆；第7部分：圆凸模； -第8部分：圆凹模；第9部分：限位柱； -第10部分：导正销；一第11部分：误送检测销;；
1
第12部分：浮料块。 本部分为JB/T12642的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国模具标准化技术委员会（SAC/TC33）归口。 本部分起草单位：宁波鸿达电机模具有限公司、南京东模机电制造有限公司、桂林电器科学研究院
有限公司、宁波震裕科技股份有限公司、台州市拓锐模具有限公司、东莞市鹏宁精密模具有限公司等。
本部分主要起草人：宋红杰、陈东辉、王冲、曹中伟、倪俊峰、张观发、邓卫国、严勇斌、蒋虎、 胡旭群、李刚成、李宪平。
本部分为首次发布。
11 JB/T 12642.2—2016
电机铁芯级进模零件第2部分：叠铆凹模
1范围
JB/T12642的本部分规定了电机铁芯级进模叠铆凹模的结构型式与尺、材料、要求和标记。 本部分适用于电机铁芯级进模叠铆凹模。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T11904一2014　电机铁芯级进模　技术条件
3 结构型式与尺寸
3.1 A型叠铆凹模的结构型式如图1所示，尺寸见表1。
Ra 0.4
3-8.83
L=0.83
Rer0.
0.006A
R0.2 max
二0.006|C
未注表面粗糙度Ra0.8μm。 拼缝面表面粗糙度Ra0.4μm。
图1A型叠铆凹模 JB/T 12642.2—2016
表1A型叠铆凹模尺寸
单位为毫米
L:8.03 B:0.03
H±0.02
R 3.0 3.5 3.0 3.5 3.0 3.5
t±0.002 1.012 1.212 1.512 1.012 1.212 1.512 1.012 1.212 1.512 注：用线切割T艺加工时，R由制造省确定。
b±0.002
10 12 10 12
8
3.02
10 8 10
25、27、29、32
4.02
10 12
8
5.02
10
3.2B型叠铆凹模的结构型式如图2所示，尺小见表2。
D-8.83
/Ra 0.4
A dD 80 ny
0
R0.2 max
Rar 0.8
Φ(D+2)
Bb -0.0064
=0.006A PRa 04
/Ra 0.8 =0.006B
bo
R0.2 max /
未注表面粗糙度Ral.6μum。 拼缝面表面粗糙度Ra0.4μm。
a
图2B型叠铆凹模
2 JB/T 12642.2—2016
表 2 B型叠铆凹模尺寸
单位为毫米
D+0.002
t± 0.002 0.715 0.815 0.815 1.020 1.220 1.520 1.020 1.220 1.520 1.020 1.220 1.520
d +g.002 4
b±0.002
h±0.002
H±0.02
2.06
8
5
4
3.06
8
5
5
25、27、29、32
10
4.02
6
5.02
12
7
6
3.3型叠铆凹模的结构型式如图3所示，尺小见表3。
D-883
/Ra 0.4 0.0054
pd
Ra 0.
ΦD
80m
R0.2 max
OY
Ru 0.8
Φ(D+2)
未注表面粗l糙度Ral.6μm。 拼缝面表面粗糙度Ra0.4μm。
图3C型叠铆凹模 JB/T 12642.2—2016
单位为毫米
表3C型叠铆凹模尺寸
H±0.02
D+g.002 6 6 7 6 7 8 8 10 8 10
d±0.002 1.01 1.21
1.51
25、27、29、32
1.81
2.01
4材料
材料由制造者选定，推荐采用YG15、YG20、Cr12MoV、Cr12Mo1V1、W6Mo5Cr4V2。其中Cr12MoV、 Cr12Mo1V1热处理硬度为58 HRC～62HRC；W6Mo5Cr4V2 热处理硬度为 60 HRC～64 HRC。
5要求
其他要求应符合JB/T11904—2014的规定。
6标记
示例1: 以符合JB/T12642.2的电机铁芯级进模叠铆凹模为例，其特征为：结构型式为A型，宽度t为1.012mm，长度b为
4.02mm，高度H为25mm，材料为YG20。其标记为：
叠铆凹模 JB/T12642.2—A-1.012×4.02×25-YG20
示例2: 以符合JB/T12642.2的电机铁芯级进模叠铆叫模为例，其特征为：结构型式为B型，宽度t为0.815mm，长度b为
3.06mm，离度H为25mm，材料为YG20。其标记为：
叠铆叫模JB/T12642.2—B-0.815×3.06×25-YG20
示例3: 以符合JB/T12642.2的机铁芯级进模叠铆凹叫模为例，其特征为：结构型式为C型，直径d为1.51mm，直径D为
7mm，高度H为25mm，材料为YG20。其标记为：
叠铆凹模 JB/T 12642.2—C-1.51×7×25-YG20
