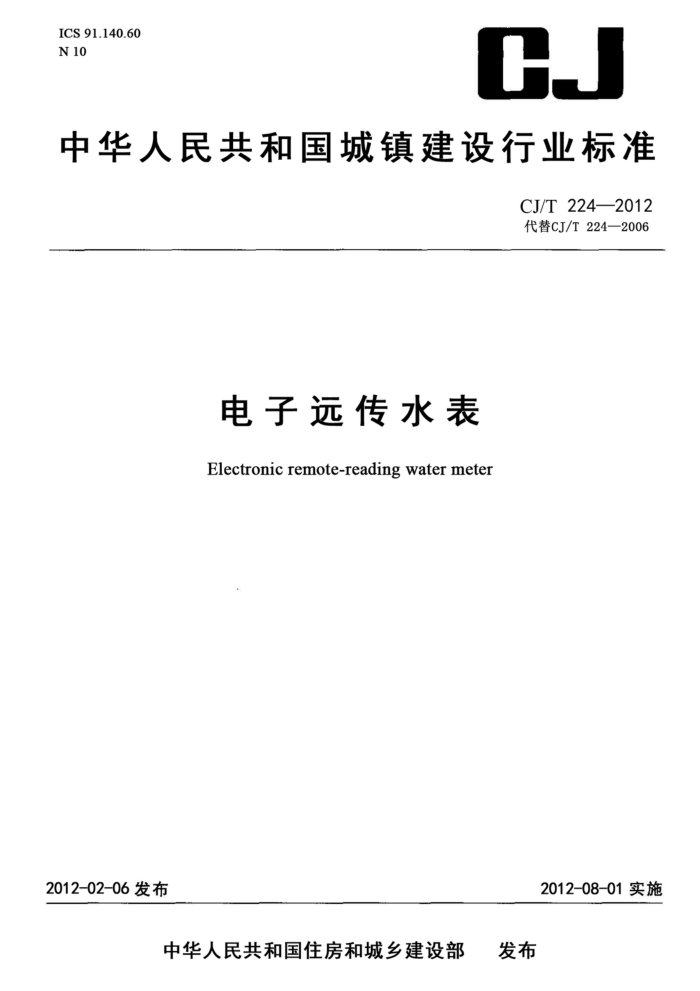

CJ
ICS91.140.60 N 10
中华人民共和国城镇建设行业标准
CJ/T 224—2012 代替CJ/T224—2006
电子远传水表
Electronic remote-reading water meter
2012-02-06发布
2012-08-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T 242-2012
目次
前 言 1范围， 2规范性引用文件 3术语和定义. 4结构和分类.. 5计量要求... 6技术要求.. 7试验方法... 8检验规则. 9标志、包装、运输和贮存附录A（资料性附录）M-BUS接口. 附录B（资料性附录）RS-485标准串行电气接口附录C（资料性附录）无线收发接口附录D（资料性附录）光电收发接口
II
3
_
9
13
15 .17 .18
.19
20 CJ/T242-2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准是对CJ/T224—2006《电子远传水表》的修订，本标准与CJ/T224—2006相比
主要技术变化如下：
一增加了机电转换、机电转换单元的术语和定义，删除了被试装置的术语和定义；增加了按指示装置分类；一修改了计量特性为计量要求，并增加了零流量积算读数、额定工作条件、流动剖面
敏感度等级和其他4条要求：
修改了外观封印为外观检查要求，并增加了电子封印、电子远传水表的材料和结构
要求、电子远传水表的调整、检定标记和防护装置、检验装置、指示装置6个项目要求：
删除了技术特性中“其他外形尺寸由制造厂自行规定”的要求，并增加了电子远传
水表法兰连接端的要求；
——修改了电子装置特性的要求；一一修改了气候环境、电磁环境、电源的要求；一一修改了电子远传水表的控制器平均无故障工作时间（MTBF）为不应小于2.63×10*h：一一补充了机电转换误差试验只适用于机械式电子远传水表。型式检验在7.8.1、
7.8.2.7.8.3、7.9.3、7.10.3、7.11.1和7.11.2规定的7项试验完成后进行；
修改了气候环境、电磁环境、电源的试验方法：一增加了资料性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 木标准负责起草单位：宁波水表股份有限公司、重庆市智能水表有限责任公司。 本标准参加起草单位：深圳市兴源鼎新科技有限公司、浙江省质量技术监督检测研究院、
上海水表厂、无锡水表有限责任公司、南京自来水公司水表厂、苏州自来水表业有限公司、 南京维奇科技有限公司、杭州水表有限公司、深圳市华旭科技开发有限公司、宁波龙康智能仪表有限公司。
本标准主要起草人：李志明、魏庆华、李红卫、刘淑杰、赵建亮、陈嵘、毛永芳、吴传龙、戴学军、邓传会、谢坚良、熊金华、周杭挺、张云。
本标准于2006年首次发布，2012年第1次修订。
II CJ/T 242-2012
电子远传水表
1范围
本标准规定了电子远传水表的术语和定义、结构和分类、计量要求、技术要求、试验方
法、检验规则、标志、包装、运输和贮存。
本标准适用于输出信号为数字信号，并符合GB/T778.1一2007、GB/T778.3一2007相关规定的水表。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适
用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装贮运图示标志 GB/T778.1一2007封闭满管道中水流量的测量饮用冷水水表和热水水表第1部分：规
范（ISO4064-1:2005,IDT）
GB/T778.3一2007封闭满管道中水流量的测量饮用冷水水表和热水水表第3部分：试验方法和试验设备（ISO4064-3:2005,IDT）
GB/T2423.8电工电子产品基本环境试验第2部分：试验方法试验Ed：自由跌落（idl
IEC 68-2-32-1990)
GB4208一2008外壳防护等级（IP代码）（IEC60529:2001,IDT） GB/T5080.7一1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的
验证试验方案（idtIEC605-7:1978）
GB/T15464仪器仪表包装通用技术条件 GB/T15479一1995工业自动化仪表绝缘电阻绝缘强度技术要求和试验方法 JB/T9329仪器仪表运输、运输储存基本环境条件及试验方法
3术语和定义
GB/T778.1确立的术语和定义及下列术语和定义适用于本文件。
3. 1
电子远传水表electronicremote-readingwatermeter 具有水流量信号采集和数据处理、存储、远程传输等功能，输出信号为数字信号的水表。
3. 2
基表mothermeter 用于计量水量的速度式水表和容积式水表。
1 CJ/T 242-2012
3. 3
电子装置electronicdevice 电子远传水表的一个部件。具有采用电子组件执行水流量信号的转换、数据处理与信息
存储、信号远程传输等特定功能。电子装置可做成独立的单元，能单独进行试验。 3.4
机电转换mechanical-electricconversion 电子远传水表累积流量的机械计数信号转换成电子计数信号过程。
3. 5
机电转换单元mechanical-electricconversiondevice 执行机电转换功能的电子组件。
3. 6
机电转换误差error of mechanical-electric conversion 机电转换产生的误差
3.7
机电转换信号当量ratioofmechanical-electricconversion 电子远传水表一个周期的机电转换信号所代表的基本体积水量。
4结构和分类
4.1结构
电子远传水表结构为整体式。
4.2分类
4.2.1按指示装置分类
a）机械式：该类电子远传水表指示装置采用机械式指示； b）电子式：该类电子远传水表指示装置采用电子式指示。
4.2.2按机电转换方式分类
a)实时式：该类电子远传水表机电转换单元根据流过基表的水实时产生机电转换信号，由电子装置实时累计并记录水量；
b）直读式：该类电子远传水表的机电转换单元直接从基表的指示装置中读取累积流量信号。 4.2.3按采用的基表形式分类
a）干式水表：电子远传水表的计数器不浸在被测水中； b）湿式水表：电子远传水表的计数器浸在被测水中。
2
