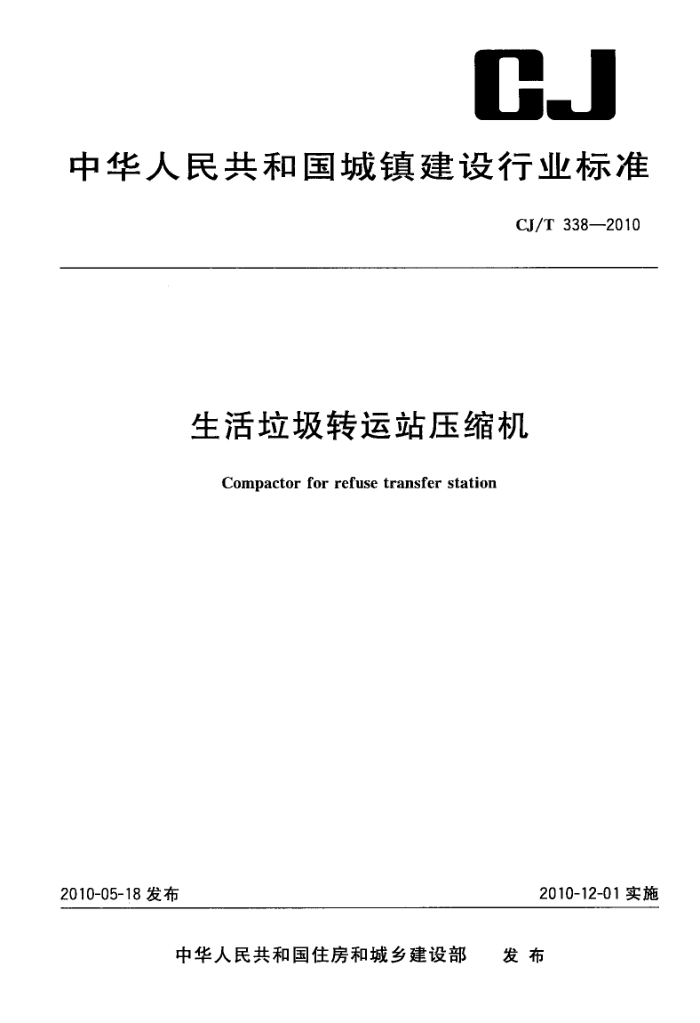

CJ
中华人民共和国城镇建设行业标准
CJ/T 338—2010
生活垃圾转运站压缩机
Compactorfor refuse transfer station
2010-05-18发布
2010-12-01实施
发布
中华人民共和国住房和城乡建设部 CJ/T338—2010
目 次
前言
范围规范性引用文件
1
2
3 术语和定义 4 分类和型号 5 要求 6 试验方法
A
检验规则标志、包装、运输和贮存使用说明书附录A（资料性附录） 压缩机试验检查项目记录表
9
10 1 12
9 CJ/T 338—2010
前言
本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城镇环境卫生标准技术归口单位归口。 本标准负责起草单位：上海环境卫生工程设计院、珠海经济特区联谊机电工程有限公司。 本标准参加起草单位：北京五洲设计院、长沙中联重工科技发展股份有限公司、重庆耐德新明和工
业有限公司、海沃机械（扬州)有限公司、上海中荷环保有限公司、建设部同济大学环卫机械研究所。
本标准主要起草人：邱江、孙昌俊、谭和平、陈恩富、段建国、洪贤、张后亮、钟凯、盛金良、张家宁、 胡建平、宋军、王祎岚。
本标准为首次发布。
1 CJ/T338—2010
生活垃圾转运站压缩机
1范围
本标准规定了生活垃圾转运站压缩机的分类和型号，要求，试验方法，检验规则，标志、包装、运输和贮存，使用说明书等。
本标准适用于CJJ47中规定的大、中型生活垃圾转运站内单机生产率大于等于20t/h的生活垃圾压缩机(以下简称压缩机)的设计、制造。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压系统通用技术条件 GB/T3797电气控制设备 GB/T7935 液压元件通用标准 GB/T9969.1工业产品使用说明书 总则 GB/T12467.1 焊接质量要求金属材料的熔化焊第1部分：选择及使用指南 GB/T12467.3 焊接质量要求 金属材料的熔化焊第3部分：一般质量 GB/T14039 液压传动油液固体颗粒污染等级代号 GB/T16404.1声学声强法测定噪声源的声功率级 第1部分：离散点上的测量 GB/T17484 液压油液取样容器净化方法的鉴定和控制 GB/T 17489 液压颗粒污染分析从工作系统管路中提取液样 CJJ47生活垃圾转运站技术规范 JB/T5946工程机械涂装通用技术条件 JG/T70油液中固体颗粒污染物的显微镜计数法
3术语和定义 3. 1
生活垃圾转运站压缩机compactorforrefusetransferstation 生活垃圾转运站内用于将垃圾压缩并装人垃圾集装箱（容器）的环卫专用设备。
3. 2
压缩装置 compactordevice 压缩机内将垃圾压缩装人垃圾集装箱内的装置。由压头、压缩腔、油缸及油缸支座等组成。
3.2.1
压头ram 表面与垃圾接触，并通过油缸驱动对垃圾进行压缩装箱的部件。
3.2.2
压缩腔 compactionchamber 用于对垃圾进行压缩的腔体。
3.3
垂直式压缩机 verticalcompactor 用上下移动的压头，将垃圾垂直方向压缩装入垃圾集装箱（容器）的压缩机。
1 CJ/T338—2010
3. 4
水平式压缩机horizontalcompactor 用水平移动的压头，将垃圾水平方向压缩装入垃圾集装箱的压缩机。
3.5
直接压入装箱式压缩机direct-compressingandpackingcompactor 用压头将垃圾推入垃圾集装箱，在垃圾集装箱内对垃圾进行压缩的压缩机。
3.6
预压缩装箱式压缩机pre-compressingandpackingcompactor 用压头将垃圾在压缩腔内压缩后，再装人垃圾集装箱的压缩机。
3.7
受料腔loadingchamber 压缩机内用于接收垃圾物料的腔体。
3.8
对接与分离装置 docking and seperating device 将垃圾集装箱与压缩装置实行对接与分离的装置。包含闸门机构或换位门机构、推拉箱机构和锁
紧机构等。 3.8.1
闸门机构strobemachine 能将闻门提升和下降，具有分离和剪切垃圾及形成预压缩腔功能的装置。
3.8.2
换位门机构transpositionmachineofdoor 将活动门在压缩装置的推头和集装箱后门之间实现换位，具有分离和剪切垃圾的装置。
3.8.3
推拉箱机构push-pullmachineofcontainer 执行拉近、推离垃圾集装箱动作，使压缩机与垃圾集装箱结合、分离的装置。
3.8.4
锁紧机构、lockingmachine 执行垃圾集装箱与压缩机紧密连接的装置。
3. 9
压缩机标准测试工况 standard test conditions 在供料连续状况下，各机构不间断运转和衔接的工作状况。
3. 10
压缩机生产率productivityofcompactor 在标准测试工况下，单台压缩机单位时间压缩处理的生活垃圾量，常用单位为吨每小时（t/h)。
3. 11
压缩循环时间 compaction cycle time 压缩装置完成一次由启动、压缩直至复位的压缩循环过程所需要的时间。
3. 12
作业循环时间 operationcycletime 完成一次由换箱、机箱对接及锁紧、压缩装箱、机箱解锁及分离，直至各机构复位到起始状态的作业
循环过程所需要的时间。 2
