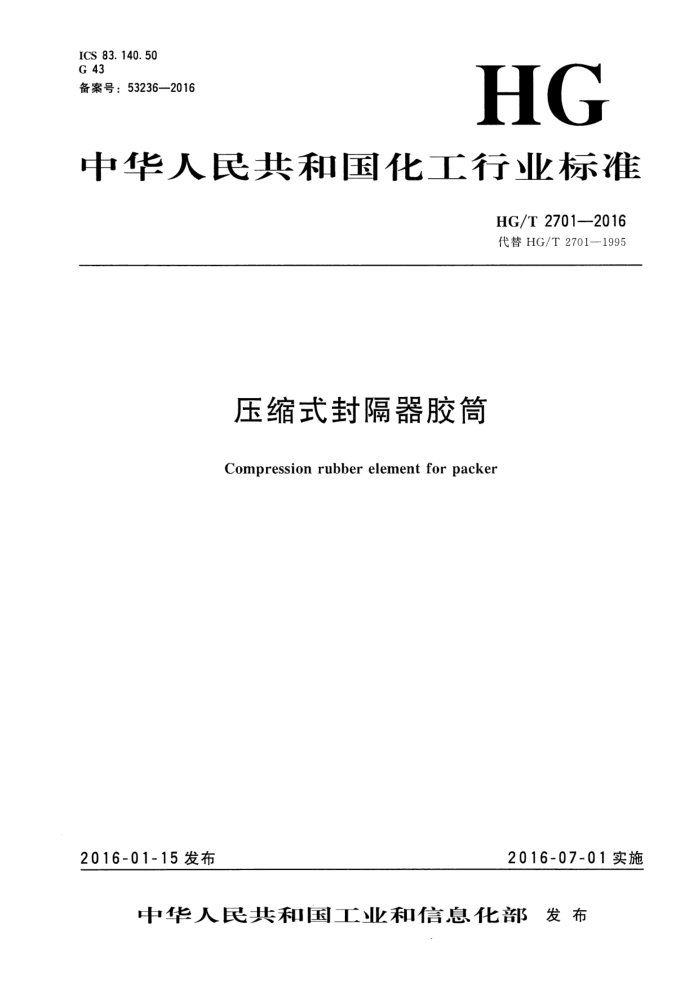

ICS 83.140.50 G 43 备案号：53236—2016
HG
中华人民共和国化工行业标准
HG/T 2701—2016 代替HG/T 27011995
压缩式封隔器胶筒
Compressionrubberelementforpacker
2016-07-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 HG/T2701—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替HG/T2701一1995《油气田用压缩（YS）式封隔器胶筒》。与HG/T2701-1995相
比，除编辑性修改外主要技术变化如下：
名称修改为现名称（见封面）；修改了主题内容，增加了适用范围（见1，1995年版的1）；一对规范性引用文件进行了更新，并删除GB/T5721，代之以GB/T20739--2006（见2， 1995年版的2)；补充了术语和定义 （（见3，1995年版的3）；增加了混炼胶的种类及要求（见5.1，1995年版的5.1）；
提高了丁睛橡胶和氢化丁睛橡胶的试验温度（见表1，1995年版的表3）；补充完善了压缩式封隔器胶简的性能要求及试验方法（见5.2和附录A，1995年版的5.2 和附录A）；补充了压缩式封隔器胶筒的规格（见表4，1995年版的表2）；一完善了检验规则（见6，1995年版的7）；增加了胶筒组合类型（见附录C）；增加了胶筒使用条件（见附录D）。
-
本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会（SAC/TC35/SC3）
归口。
本标准负责起草单位：兴平市恒兴橡胶制品化工有限公司。 本标准参加起草单位：西北橡胶塑料研究设计院有限公司、濮阳市博德石油设备有限公司、四川
新为橡塑有限公司、成都盛帮密封件股份有限公司、咸阳海龙密封复合材料有限公司、湖北派克密封件有限公司、安徽中鼎密封件股份有限公司、北京华德广研密封件有限公司。
本标准主要起草人：郭二强、曹元礼、孙俊虎、王宁、周永国、主冬明、祝海峰、季李尚珍、洪
玮、王伟、王吉庆、贺松涛、景子龙
本标准所代替标准的历次版本发布情况为：
-HG4—1420—81;HG/T2701—1995。
(3)
1 HG/T2701—2016
压缩式封隔器胶筒
1范围
本标准规定了油田、煤气、页岩气田用压缩式封隔器胶筒的术语和定义，结构、代号，要求，
检验规则以及标志、包装、运输和贮存。
本标准适用于油田、煤气田、页岩气田分层测试、分层射孔、注水、注水井深部调驱、注水井吸水剖面调部、油水井堵水、酸化和水力压裂、爆燃压裂使用的压缩式封隔器胶筒及完井并用压缩式封隔器胶筒（以下均简称胶筒）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T528—2009 硫化橡胶和热塑性橡胶拉伸性能的测定 GB/T531.1-2008硫化橡胶或热塑性橡胶压入硬度试验方法 云第1部分：邵氏硬度计法（邵
尔硬度）
GB/T1690—2010 硫化橡胶或热塑性橡胶 耐液体试验方法 GB/T3512—2014 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验 GB/T7759—1996 硫化橡胶、热塑性橡胶 常温、高温和低温下压缩永久变形测定 GB/T20739—2006 橡胶制品存指南
：术语和定义
3
下列术语和定义适用于本文件。
3. 1
座封 seatsealing 胶筒压缩并密封油管、套管的环形空间的过程。
3. 2
座封力 seat sealingforce 压缩式封隔器胶筒座封时所需的轴向压缩力。
3. 3
压缩距 thecompressiondistance 胶筒在座封时其轴向被压缩的距离
3. 4
偏心eccenttic 胶筒在密封油管、套管环形空间的过程中由于胶筒内部结构的不均匀性造成胶筒轴心线与套管轴
(5)
1 HG/T2701—2016 心线偏离的现象。 3. 5
偏心距 eccenticity 偏心的距离。
3. 6
突出量 outstanding amount 胶筒在密封环形空间过程中其肩部被挤人环形空间突出部分的大小。
3. 7
残余变形 the residual deformation 压缩（YS）式胶筒在耐压试验后其外径的增大值与原始外径之比。
3. 8
工作压力 working pressure difference 胶筒密封住油管、套管环形空间后在工作状态下胶筒两端所能承受的压力。
3. 9
稳压时间 pressureholding time 胶筒密封住油管、套管环形空间后按规定保持工作压力的时间。
3. 10
疲劳次数 numberof fatigue 胶筒能够反复承受从油套管两端依次施加的规定压力的次数。
3. 11
解封 unlock 按给定的方法使封隔器的胶筒解除密封工作状态的过程。
4 结构、代号
4.1结构
胶筒简化模型结构示意图见图1。 胶筒简可组合使用，胶筒的组合类型参见附录C。
(6)
2 HG/T 2701—2016
说明：
一套管；上隔环；一中心管壁；一胶筒；中隔环；下隔环；胶筒厚度； D 胶筒外径； d 胶筒内径； H -胶筒高度；
1 -
2
6- B-
胶筒锥面角。
图1压缩式封隔器胶筒简化模型结构示意图
4.2代号
胶筒代号由代表压缩式封隔器胶筒的字母YS和3组数字组成，3组数字分别代表胶筒的最大外径、最高工作温度和最大工作压力。示例如下。
示例： YS XX-XX-XX
最大工作压力，MPa; 最高工作温度，℃； -胶筒最大外径，mm；压缩式封隔器胶筒。
(7) HG/T2701—2016
5要求
5.1混炼胶 5.1.1 胶筒用混炼胶按混炼胶的主体材料分为以下四大类：
I代表以丁睛橡胶为主体的混炼胶； Ⅱ代表以氢化丁腈橡胶为主体的混炼胶； Ⅲ代表以硅氟橡胶为主体的混炼胶； IV代表以氟橡胶为主体的混炼胶。
注：胶种的选择参见附录D。 5.1.2 2混炼胶代号用代表混炼胶主体材料的罗马数字和混炼胶的硬度级别表示，如“I-70”代表硬度级别为70的丁腈橡胶混炼胶
注：胶筒用混炼胶硬度的选择参见附录D。 5.1.3 混炼胶物理性能要求及试验方法应符合表1的规定。
表1混炼胶物理性能要求及试验方法
要 求
项目
试验方法
I -70 -80 I-90 II -70 Ⅱ-80 II-90 III 70 II80 II90 IV-70 IV-80 IV-90
GB/T 531.12008
±5 70 80 90 70 80 90 70 80 90 70 80 90
硬度(邵尔)
拉伸强度/MPa 最小 13 13 14 15 16 16 15 16 17 18 19 20 GB/T
528—2009,
拉断伸长率/% 最小 200 150 100 200 150 100 250 200 150 300 250 200 1型试样
GB/T
耐酸混合液（常温，24h） -5~ -5~ 5~ 5 -5~ 5 5- 5~ 5 5~ -5~ -5~ 1690—2010 体积变化率/%
+8 +8 +8 +8 +8 +8 +8 +8 +8 +8 +8 +8 酸混合液配
制见附录B
热空气老化拉断伸长率变化率/%
GB/T 3512—2014
最大
120℃,24h 150℃,24h 175℃,24 h 耐一10柴油体积变化率/% 最大 120℃,24h 150℃,24h 175°℃C,24h 压缩永久变形/%最大 120℃,24h 150℃,24h 175C,24 h
30 30 35
30 30 35
40 40 40 30 35 40
GB/T 16902010
15 15 15
15 15 15
15 15 15 20 20 20
GB/T 7759—1996. B型试样，
50 50 50
50 50 50
50 50 50 40 45 50 压缩率25%
(8)
4 HG/T2701—2016
5.2胶筒 5.2.1 座封性能
按附录A中A.4.1进行试验，在表A.1规定的座封力下压缩距应符合表2的要求。 5. 2. 2 密封性能
按附录A中A.4.2进行试验，胶筒不应有泄漏。
5.2.3 耐压性能
5.2.3.1 按附录A中A.4.3.1进行压力试验，胶筒应不串、不漏。 5.2. 3.2 按附录A中A.4.3.2进行偏心试验，偏心距应符合表2的要求。 5.2.3.3 按附录A中A.4.3.3进行残余变形试验， 残余变形应符合表2的要求。
表2 压缩（YS）式胶筒座封性能和耐压性能要求
座封性能压缩距/mm 15~25 15~25 20~25 25 ~30 25~30 25~30 25~30 25~30 25 ~30 25~30 35~40 25~30 25~30 45~50 35 ~40 45 ~50 45~50 45~50 45~50 45~50 45 ~50 45~50 45~50
耐压性能
胶简代号
偏心距/mm 不大于
残余变形/% 不大于
YS94-120-25 YS100-150-25 YS115-12030 YS115-175-35 YS115-250-35 YS130-120-35 YS132-150-35 YS134-250-35 YS139-120-35 YS146-175-35 YS146-250-45 YS176-120-35 YS178-175-35 YS181-250-55 YS204-120-45 YS212-175-55 YS216-120-55 YS227-250-55 YS230-150-55 YS232-250-55 YS295-175-55 YS297-150-55 YS300-250-55
6 6 6 6 6 4 6 6 4 6 4 6 6 6 6 4 6 6 4 6 6 6 6
4 4 6 6 15 6 6 15 6 6 10 6 6 10 80 10 9 15 9 10 9 10 15
(9)
5 HG/T2701—2016
5. 2. 4 疲劳性能
按附录A中A.4.4进行试验，胶筒不应有泄漏。 5. 2. 5 外观
压缩（YS）式胶筒的外观要求见表3。
表3 压缩（YS）式胶筒的外观要求
序号 1 2 3 4 L 6 7 8 9 10
缺陷名称脱层裂纹裂口孔眼杂质气泡缺胶填充物脱层
缺陷要求
不允许。 不允许。 不允许。 不允许。 不允许。 不允许。 不允许。 不允许。 胶边宽度不应大于1.5mm，长度不应大于周长的1/3。 内表面接头痕迹深度不应大于0.5mm，” 宽度不应大于1mm，长度不限。
胶边橡胶流痕
5.2.6 尺寸和公差
压缩（YS）式封隔器胶筒的尺寸及公差见表4。直径用分度值不低于0.05mm的游标卡尺进行测量，厚度及高度用分度值为1mm的卷尺进行测量。
(10)
