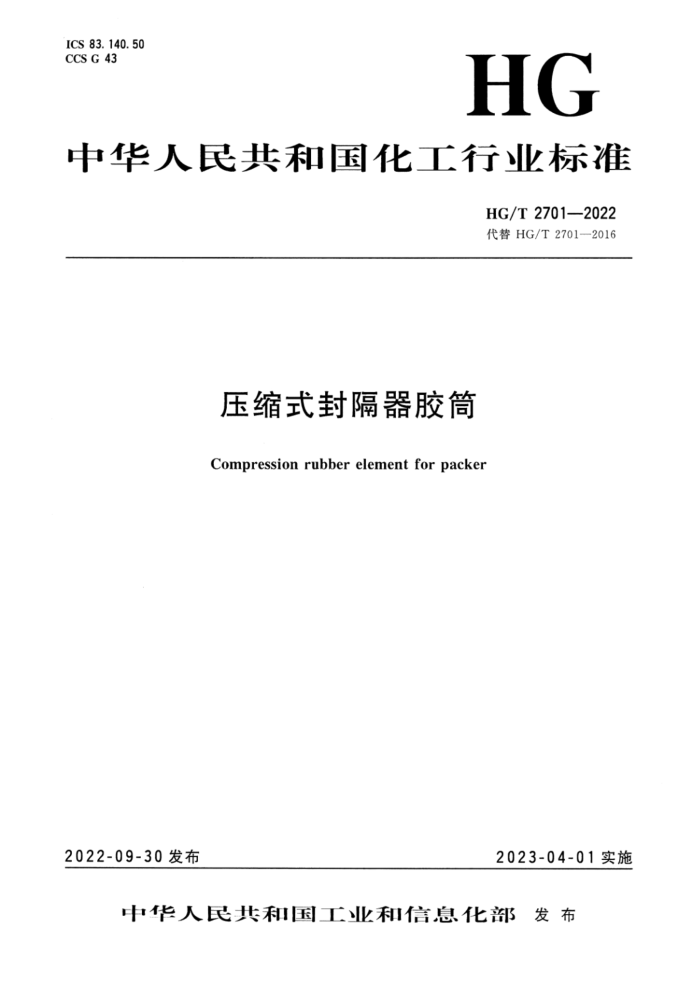

ICS 83.140.50 CCS G 43
HG
中华人民共和国化工行业标准
HG/T 2701—2022 代替HG/T2701—2016
压缩式封隔器胶筒
Compressionrubberelementforpacker
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部发布 HG/T 2701—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替HG/T2701一2016《压缩式封隔器胶筒》，与HG/T2701一2016相比，除编辑性修改外主要技术变化如下：
a）删除了“突出量”“稳压时间”“疲劳次数”“解封”4个术语及定义（见2016年版的3.6、
3.9、3.10、3.11);
b） 胶筒代号中的“最高工作温度”改为“工作温度”，其温度值做相应修改（见4.2，2016年
版的4.2）； c） 删除了以硅氟橡胶为主体的混炼胶（见2016年版的5.1.1）； d) 调整了部分混炼胶的拉断伸长率指标（见表1，2016年版的表1）；
e） 删除了“密封性能”的要求及其相关内容（见2016年版的5.2.2、6.2.3、A.4.2）； f)） 删除了胶筒成品性能试验的“试验条件”一节（见2016年版的A.3）； g） 将“偏心距”要求和“残余变形”要求及试验方法从“耐压性能”中分离出来（见5.2.1、 5.2.3、5.2.5，2016年版的5.2.3)； h）给出了“胶筒简锥面角”的公差（见表4）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国橡胶与橡胶制品标准化技术委员会密封制品分技术委员会（SAC/TC35/SC3）归口。
本文件起草单位：兴平市恒兴橡胶制品化工有限公司、广州机械科学研究院有限公司、天鼎联创密封技术（北京）有限公司、西北橡胶塑料研究设计院有限公司、上海如实密封科技有限公司、咸阳
海龙密封复合材料有限公司、湖北派克密封件有限公司。
本文件主要起草人：郭二强、董杰、宋炜、王岚、李恩军、胡泽华、陈忠敏、祝海峰、李尚珍。 本文件及其所代替文件的历次版本发布情况为： -1981年首次发布为HG4-1420—81，1995年第一次修订并转化为HG/T2701—1995，2016
年第二次修订；一一本次为第三次修订。
1 HG/T2701—2022
压缩式封隔器胶筒
1范围
本文件规定了油田、煤气田、页岩气田用压缩式封隔器胶筒的术语和定义、结构、代号、要求、 检验规则及标志、包装、运输、贮存。
本文件适用于油田、煤气田、页岩气田分层测试、分层射孔、注水、注水井深部调驱、注水井吸水剖面调剖、油水井堵水、酸化和水力压裂、爆燃压裂使用的压缩式封隔器胶简及完井用压缩式封隔器胶筒（以下统称胶筒）。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 528 硫化橡胶和热塑性橡胶拉伸应力应变性能的测定 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T 1690 硫化橡胶或热塑性橡胶 耐液体试验方法 GB/T 2941 橡胶物理试验方法试样制备和调节通用程序 GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验 GB/T7759.1 硫化橡胶或热塑性橡胶 压缩永久变形的测定第1部分：在常温及高温条件下 GB/T20739 橡胶制品贮存指南
3术语和定义
下列术语和定义适用于本文件。
3. 1
座封 seatsealing 胶筒压缩并密封油管、套管的环形空间的过程。
3. 2
座封力 seat sealingforce 胶筒座封时所需的轴向压缩力。
3. 3
压缩距 compression distance 胶筒在座封后其轴向被压缩的距离。
3. 4
偏心 eccentric 胶筒在密封油管、套管环形空间的过程中，由于胶筒内部结构的不均匀性，造成胶筒轴心线与套
1 HG/T 2701—2022 管轴心线偏离的现象。 3. 5
偏心距 eccentricity 胶筒轴心线与套管轴心线的距离。
3. 6
残余变形 residualdeformation 压缩式胶筒在耐压性能试验后其增大的外径值与原始外径值之比。
3. 7
工作压差 working pressure difference 胶筒密封住油管、套管环形空间后，在工作状态下胶筒两端所能承受的压力之差。
4 结构、代号
4.1结构 4. 1. 1 1胶筒结构示意图见图1，单胶筒结构示意图见图2。 4. 1. 2 2由两个单胶筒组合在一起使用为双胶筒结构，示意图见图3；由三个单胶筒组合在一起使用为三胶筒结构，示意图见图4。
注：一般双胶筒采用硬-硬胶筒组合，三胶筒采用硬-软-硬胶筒组合。
2 HG/T2701—2022
标引序号和符号说明：
一套管；一上隔环； -中心管壁；胶筒；中隔环；下隔环；
1
2. 3
4
6 B 胶简厚度； D 胶筒外径； d 胶简内径；
H 一胶筒高度；
胶简锥面角。
0
图1胶筒结构示意图
2
标引序号说明：
封隔器本体：
1
2- 一胶筒。
图2单胶筒结构示意图
3 HG/T2701—2022
2
标引序号说明：
封隔器本体；
1
2.4— 一胶筒；
-中隔环。
3
图3双胶筒结构示意图
3
5
2
1
标引序号说明： 1- 封隔器本体；
2.4.6—- 胶筒；
3 上隔环；
下隔环。
5.
图4三胶筒结构示意图
4.2胶筒代号
胶筒代号由代表压缩式封隔器胶简的字母YS和三组数字组成，三组数字分别代表胶筒最大外径、工作温度、最大工作压力。
示例：
YXX-XX-XX
最大工作压力，MPa 工作温度，℃ 胶简最大外径，mm 压缩式封隔器胶简 HG/T2701—2022
5要求
5.1橡胶材料 5.1.1胶筒用橡胶材料有以下三大类：
一I代表丁腈橡胶材料；一Ⅱ代表氢化丁腈橡胶材料；一Ⅲ代表氟橡胶材料。 注1：材料的选择参见附录A中A.1。 注2：也可选择其他橡胶材料，如四丙氟橡胶及全氟醚橡胶。如选用其他橡胶材料，性能要求由供需双方协商。
5.1.2材料代号由代表橡胶材料种类的罗马数字和橡胶材料的硬度级别表示，如“T-70”代表硬度级别为70的丁睛橡胶材料。
注：胶筒用橡胶材料的硬度的选择参见A.2。 5.1.3橡胶材料的物理性能要求及试验方法应符合表1的规定，试样应按GB/T2941的规定采用模压法制备。
表1： 橡胶材料的物理性能要求及试验方法
要 求
序号 1 硬度（ShoreA) 2 拉伸强度/MPa·最小 13 13 14 15 16 16 15 16 17 GB/T 528 3 拉断伸长率/%，最小 200 150 120 240 220 200 180 160 150 1型试样
项目
[ -70 I -80 [ -90 II-70 II -80 II-90 II-70 III-80 II -90 试验方法 70±5 80±5 90±5 70 ±5 80±5 90±5 70±5 80±5 90±5 GB/T 531.1
压缩永久变形/%，最大
GB/T 7759.1 B型试样，压缩率25%
120℃,24h 150℃.24h 175℃.24h
50 50 -
50
4
50 50 50
40 45 50
热空气老化拉断伸长率变化率 /%，最大
5
GB/T 3512
120℃，24h 150℃，24h 175℃,24 h
-30 30 30
30 30 35
30 35 40
耐酸混合液” 常温，24h 体积变化/% 耐-10号柴油体积变化/%，最大
-5~ -5~ 5~ -5~ -5~ -5~ -5~ -5~ -5~ GB/T 1690 +8 +8 +8 +8 +8 +8 +8 +8 +8 II型试样
6
GB/T 1690 Ⅱ型试样
120℃.24h 150℃.24h 175℃.24h
7
15
15
15 15 15
15 15 15
注：序号5拉断伸长率变化率指标中负号代表性能下降，负号后面的数值代表性能下降的最大值，酸混合液的配制：分别量取150mL盐酸（HCI≥36%）、20mL乙酸、20mL甲醛溶液（HCHO≥36%），
倒人1000mL量简中， 用蒸馏水稀释至最大刻度处即可。
5 HG/T 2701—2022
5. 2 胶筒 5. 2. 1 偏心距
按附录B中B.3.1进行测量和计算，偏心距应符合表2或用户图样的要求 5. 2.2 座封性能
按附录B中B.3.2进行试验，压缩距应符合表2的要求。 5. 2. 3 耐压性能
按附录B中B.3.3进行试验，不应泄漏。 5. 2. 4 疲劳性能
按附录B中B.3.4进行试验，不应泄漏。 5. 2. 5 残余变形
按附录B中B.3.4进行试验，残余变形应符合表2的要求。
表2 胶筒座封性能和耐压性能要求
残余变形/% 不大于
偏心距/mm 不大于
压缩距/mm 15~25 15~25 20~25 25~30 25~30 25~30 25~30 25~30 25~30 35~40 25~30 25~30 45~50 35~40 45~50 45~50 45~50 45~50 45~50 45~50 45~50 45~50
序号 1 YS94-120-25 2 YS100-150-25 3 YS115-120-30 4 YS115-175-35 5 YS130-120-35 5 YS132-150-35 7 YS134-175-35 8 YS139-120-35 9 YS146-175-35 10 YS146-175-45 11 YS176-120-35 12 YS178-175-35 13 YS181-175-55 14 YS204-120-45 15 YS212-175-55 16 YS216-120-55 17 YS227-175-55 18 YS230-150-55 19 YS232-175-55 20 YS295-175-55 21 YS297-150-55 22 YS300-175-55
胶筒代号
6 6 6 6 4 6 6 4 6 4 6 6 6 6 4 6 6 4 6 6 6 6
4 4 6 6 6 6 15 6 6 10 6 6 10 8 10 9 15 9 10 9 10 15
6
