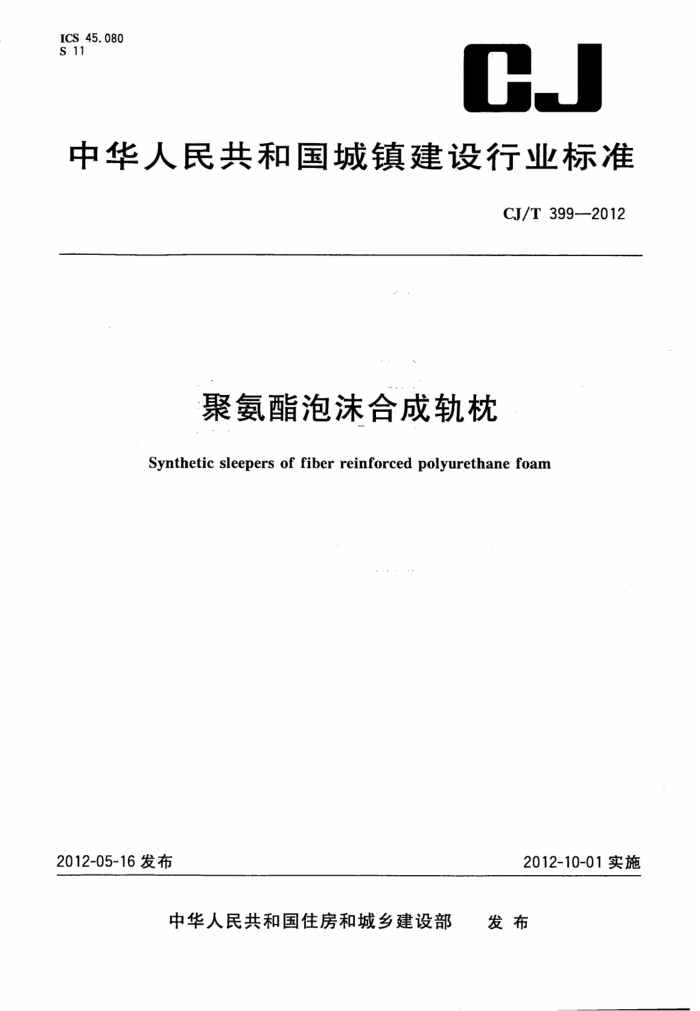

ICS 45.080 s 11
CJ
中华人民共和国城镇建设行业标准
CJ/T 399-—2012
聚氨酯泡沫合成轨枕
Synthetic sleepers of fiber reinforced polyurethane foam
2012-05-16发布
2012-10-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T399—2012
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 原材料及合成轨枕使用条件 5 要求 6 试验方法 7 检验规则 8 产品标识和合格证
包装、运输、贮存附录A（规范性附录） 尺寸测量方法附录B（规范性附录） 剪切强度试验方法附录C（规范性附录） 粘接剪切强度试验方法附录D（规范性附录) 吸水量试验方法附录E（规范性附录） 成品抗弯曲荷载试验方法附录F（规范性附录） 螺纹道钉抗拔强度试验方法附录G（规范性附录） 疲劳性能试验方法附录H（规范性附录） 耐候性试验方法
9
4
11
13 14 15 16
1
建筑321---标准查询下载网 www. jz.321. net CJ/T 399—2012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城市轨道交通标准化技术委员会归口。 本标准负责起草单位：广州市地下铁道总公司。 本标准参加起草单位：中国船舶重工集团公司第七二五研究所、株洲时代新材料科技股份有限公
司、上海积水复合材料有限公司、中铁工程设计咨询集团有限公司。
本标准主要起草人：刘浪静、张用兵、乔冬平、刘焕欣、本居孝治、刘国钧、金小卫、龚伟、丁玉、袁仲雅、 黄红东、闫作为、沙磊、田德仓、李再辑、陈永泽、方克娟、姜晓彤、王满昌、吴伟良、张庆。
国 CJ/T399—2012
聚氨酯泡沫合成轨枕
1范围
本标准规定了城市轨道交通用聚氨酯泡沫合成轨枕（以下简称合成轨枕)的原材料及合成轨枕使用条件、要求、试验方法、检验规则、产品标识和合格证、包装、运输、贮存。
本标准适用于采用连续拉挤成型工艺制备的聚氨酯泡沫合成轨枕的生产和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1408.1绝缘材料电气强度试验方法第1部分：工频下试验 GB/T1410 固体绝缘材料体积电阻率和表面电阻率试验方法 GB/T 1448 纤维增强塑料压缩性能试验方法 GB/T2408 塑料燃烧性能试验方法水平法和垂直法 GB/T 3356 单向纤维增强塑料弯曲性能试验方法 GB/T 6343 泡沫塑料及橡胶表观密度的测定 GB/T10487 螺纹道钉 GB/T13658 多亚甲基多苯基异氰酸酯 GB/T14522 机械工业产品用塑料、涂料、橡胶材料人工气候老化试验方法荧光紫外灯 GB/T18369 玻璃纤维无捻粗纱
3术语和定义
下列术语和定义适用于本文件。
3. 1
聚氨酯泡沫合成轨枕syntheticsleepersoffiberreinforcedpolyurethanefoam 采用玻璃纤维增强聚氨酯树脂发泡成型的轨道用轨枕。
4原材料及合成轨枕使用条件
4.1玻璃纤维
合成轨枕用纤维应符合连续无碱玻璃纤维无抢粗纱，并应符合GB/T18369的规定。 4.2聚氨酯发泡组合料
聚氨酯发泡组合料分为A料和B料。A料应由多元醇、发泡剂、催化剂、表面活性剂等混合而成，其旋转粘度应小于或等于4Pa·s(25℃）。B料应为异氰酸酯，并应符合GB/T13658的规定。 4.3合成轨枕使用条件
合成轨枕使用环境温度为一45℃～70℃。
1
建筑321---标准查询下载网 www. jz321. net CJ/T399—2012
5要求 5.1外观
合成轨枕外观不应有裂痕、膨胀、折皱及凹凸等缺陷。 5.2尺寸及公差
合成轨枕的尺寸见表1。
表1合成轨枕尺寸
单位为毫米
类别
分类长度(L)
限度根据需要而定
断面形状及尺寸
普通断面轨枕
宽度(D)
≥200
厚度(H)
≥140
长度(L) 宽度(D) 厚度(H)
根据需要而定
≥200 ≥140
开槽断面轨枕
如图槽的宽度（d）应大于或等于 30，深度（w）应大于或等于10，具体尺寸由设计图确定
81
槽
D
合成轨枕尺寸允许公差应符合表2的规定。
表2 合成轨枕尺寸允许公差
允许公差 ±5 mm ±3mm ±2mm
分 类长度宽度厚度翘曲量弯曲量扭曲量
相对长度在1.5/1000以下相对长度在1.5/1000以下相对长度在1/1000以下
5.3性能
合成轨枕性能应符合表3的规定。
2
