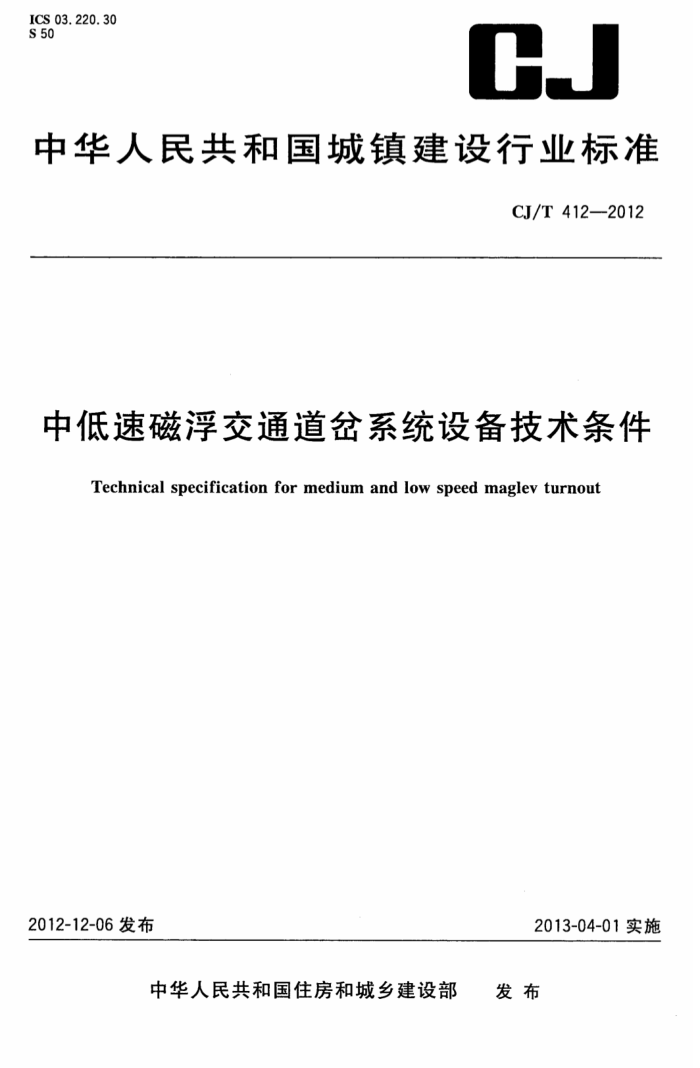

ICS 03. 220.30 S 50
CJ
中华人民共和国城镇建设行业标准
CJ/T 412—2012
中低速磁浮交通道岔系统设备技术条件
Technical specification for medium and low speed maglev turnout
2012-12-06发布
2013-04-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T412—2012
目 次
前言 1 范围
IⅢI
规范性引用文件 3 术语和定义
2
2
道岔类型 5 要求
4
3
6 16 18 19 20 20
试验方法检验规则.
6
7
8 安全与环保·
标志、包装、运输和贮存 10 保证期限
9
建筑321---标准查询下载网 www. jz321. net CJ/T 412—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部城市轨道交通标准化技术委员会归口。 本标准起草单位：北京控股磁悬浮技术发展有限公司、中铁宝桥集团有限公司、国防科学技术大学、
铁道第三勘察设计院集团有限公司、中铁六局集团有限公司、北京全路通信信号研究设计院。
本标准主要起草人：吉敏廷、王红霞、李毅、罗昆、刘炜、李杰、龙志强、王永宁、张耀红、黄桂兴、 张佩竹、李小和、孙吉良、闫同良、赵东亮、张国强、牛均宽、件叔强、毛豫生、刘道通、都武、张立学、 贺清辉、王孝儒、张治中、骆力、姚生军、郑宝奎、张学山、齐洪峰、焦健、陈浩、潘光熙、袁淑清、杨其振、 田连生、王俊杰、袁悦、吴力那、高燕平、郝天昆、郑万昀、黄剑、李夏。
Ⅲ CJ/T412—2012
中低速磁浮交通道岔系统设备技术条件
1范围
本标准规定了中低速磁浮交通道岔系统设备的术语和定义、道岔类型、要求、试验方法、检验规则、 安全与环保、标志、包装、运输和贮存、保证期限等。
本标准适用于直线通过速度不大于120km/h、侧线通过速度不大于25km/h的中低速磁浮交通道岔产品的制造和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T699 优质碳素结构钢 GB/T700 碳素结构钢 GB/T985.1气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2 埋弧焊的推荐坡口 GB/T1591 低合金高强度结构钢 GB/T 1184 形状和位置公差未注公差值 GB/T 1801 产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T 1804 一般公差未注公差的线性和角度尺寸的公差 GB/T3323 金属熔化焊焊接接头射线照相 GB/T4162 锻轧钢棒超声波检验方法 GB4824 工业、科学和医疗（ISM)射频设备电磁骚扰特性 限值和测量方法 GB/T5117 碳钢焊条 GB/T5118 低合金钢焊条 GB/T5777 无缝钢管超声波探伤检验方法 GB/T6417.1金属熔化焊接头缺欠分类及说明 GB/T7251.1—2005 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套
设备
GB/T 7417 铁路信号AX系列继电器 GB/T8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T11352 一般工程用铸造碳钢件 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T17626.2 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T17626.3 电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验
1
建筑321---标准查询下载网 www. jz321. net CJ/T 412-2012
JB4730.4承压设备无损检测第4部分磁粉检测 JB4730.5承压设备无损检测第5部分渗透检测 JB/T8468 锻钢件磁粉检验方法 JB/T8854.2 GⅡCL型、GⅡCLZ型鼓形齿式联轴器 JB/T9050.1圆柱齿轮减速器通用技术条件 JGJ82钢结构高强度螺栓连接的设计、施工及验收规程 TB/T1527 铁路钢桥保护涂装及涂料供货技术条件 TB/T 1774 继电式电气集中联锁技术条件 TB/T2615 铁路信号故障—安全原则 TB10002.1 铁路桥涵设计基本规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
主体结构mainbodyofstructure 道岔中主要受力的部件，包括道岔梁、台车、铰轴连杆、活动端连接装置、F型钢导轨连接装置、F型
钢导轨，对磁浮车辆起支撑作用，并参与道岔转动。 3. 2
中低速磁浮道岔mediumandlowspeedmaglevturnout 中低速磁浮线路的换线设备，由主体结构、驱动、锁定、控制、信号等部分组成。按照结构组成和转
辙后的线路状态分为单开道岔、三开道岔、对开道岔、单渡线道岔和交叉渡线道岔。 3. 3
道岔转换时间、switchtimeforturnout 从道岔控制系统接到转换指令开始到道岔完成转换并发出位置表示信号为止所需的时间。
3. 4
道岔固定端fixedendofturnout 道岔转换过程中固定的一端。
3.5
道岔活动端activeendofturnout 道岔转换过程中运动的一端。
3. 6
定心点centerofturning 道岔中三个道岔梁各自的转动中心，从固定端到活动端依次为第一、第二和第三定心点。
3.7
道岔基线referencelineofturnout 道岔拟合圆曲线在第一定心点处的切线。
3.8
道岔曲线半径radiusofturnout 道岔上各段轨道的中心线组成的折线的外接圆半径。
3. 9
道岔转换距离switchdistanceofturnout 道岔转换后，活动端终点与道岔基线的距离。
2
