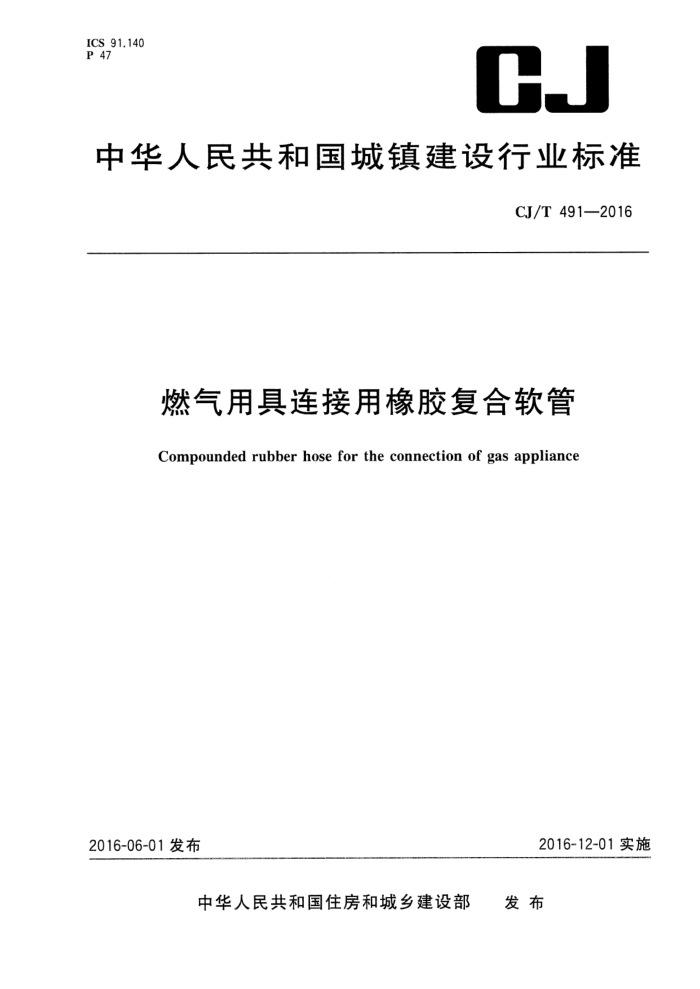

ICS 91.140
CJ
P 47
中华人民共和国城镇建设行业标准
CJ/T 491—2016
燃气用具连接用橡胶复合软管
Compounded rubberhosefortheconnection of gasappliance
2016-12-01实施
2016-06-01发布
发布
中华人民共和国住房和城乡建设部 CJ/T491-2016
目 次
前言
Il
范围规范性引用文件
1
2
3 术语和定义
分类和型号 5 结构和材料 6 要求
4
试验方法 8 检验规则 9 标志和使用说明书· 10 包装、运输和贮存. 附录A（资料性附录） 橡胶复合软管连接方式附录B（规范性附录） 耐燃气性能试验
1
10
12 13 14 16 CJ/T 491--2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出本标准由住房和城乡建设部燃气标准化技术委员会归口。 本标准起草单位：北京市公用事业科学研究所、北京市燃气集团研究院、南京七四二五橡塑有限责
任公司、无锡市钱氏功能塑胶有限公司、苏州市第四橡胶有限公司、南京民族塑胶厂（集团）、北京市燕山工业燃气设备有限公司、无锡华润燃气公司、成都城市燃气有限责任公司、北京市建设工程质量第四检测所、北京橡胶工业研究设计院、广州合成材料研究院有限公司、陕西大唐智能仪器仪表有限公司、北京燃气用户服务公司、沈阳万丰机电设备有限公司。
本标准主要起草人：陈文柳、李美竹、张英稳、钱铮、王增华、沙宝海、王凡、王佩广、陈力生、张红琴、 赵丹、杨雪飞、陈宏、易军、刘波、范春明、张弘弱、宋亚平、邱林法。
亚 CJ/T 491—2016
燃气用具连接用橡胶复合软管
1范围
本标准规定了燃气用具连接用橡胶复合软管（以下简称软管）的术语和定义，分类和型号，结构和材料，要求，试验方法，检验规则，标志和使用说明书以及包装、运输和贮存。
本标准适用于工作压力不大于10kPa、使用环境温度为一10 ℃～70℃、燃气质量符合 GB/T13611的城镇燃气室内管道支管、家用瓶装液化石油气调压器出口与用户燃气燃烧器具连接用橡胶软管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T528硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T531.1 硫化橡胶或热塑性橡胶压人硬度试验方法第1部分：邵氏硬度计法（邵尔硬度） GB/T1690 硫化橡胶或热塑性橡胶耐液体试验方法 GB/T3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T5563 橡胶和塑料软管及软管组合件静液压试验方法 GB/T5564—2006 橡胶和塑料软管低温曲挠试验 GB/T5565—2006 橡胶或塑料增强软管和非增强软管 弯曲试验 GB/T 9573 橡胶和塑料软管及软管组合件软管尺寸和软管组合件长度测量方法 GB/T 9576 橡胶和塑料软管及软管组合件选择、贮存、使用和维护指南 GB/T9577 橡胶和塑料软管及软管组合件标志、包装和运输规则 GB/T 9969 工业产品使用说明书总则 GB/T13611 城镇燃气分类和基本特性 GB/T14905 橡胶和塑料软管各层间粘合强度的测定 GB17905家用燃气燃烧器具安全管理规则 GB/T20028 硫化橡胶或热塑性橡胶应用阿累尼乌斯图推算寿命和最高使用温度 GB/T24134--2009橡胶和塑料软管静态条件下耐臭氧性能的评价
3 术语和定义
下列术语和定义适用于本文件。
3.1
橡胶复合软管 Fcompoundedrubberhose 由橡胶共混或橡胶与塑料共混材料制作的软管。
1 CJ/T491—2016
4 分类和型号
4.1分类
软管按适用燃气类别分为天然气和液化石油气（TY）、人工煤气（R)软管。 4.2 型号 4.2.1型号编制
口-口-
公称内径（单位：mm）燃气类型（TY、R）燃气用具连接用橡胶复合软管（RLX）
4.2.2 型号示例
公称内径9.5mm的天然气燃气（或液化石油气）用具连接用橡胶复合软管型号表示为：RLX-TY-
9.5。
5 结构和材料
5.1结构 5.1.1 软管的结构为单层或多层结构。 5.1.2 软管与燃气用具的连接方式参见附录A。 5.2材料 5.2.1 软管内层材料应与燃气类别相匹配，外层材料应与厨房环境条件相适应。 5.2.2 软管材料及配料不应随着使用时间的延长而出现引起燃烧器火孔堵塞的析出物。 5.2.3 软管材料及配料不应随使用时间延长而释放影响环境及人身健康的挥发物。 5.2.4 软管材料性能应符合表1的规定，
表1软管材料性能
序号 1 2 3 4 软管各层 5
项 目
要求质量变化率≤20
试验方法附录B GB/T 528 GB/T 528 GB/T 531.1 GB/T 3512
内层
耐燃气性能/% 拉伸强度/MPa 拉断伸长率/%
≥12 ≥330 55~80
硬度/HA
拉伸强度变化率≤20 拉断伸长率变化率≤20
热空气老化性能[(70士1)℃，96h]/%
2
