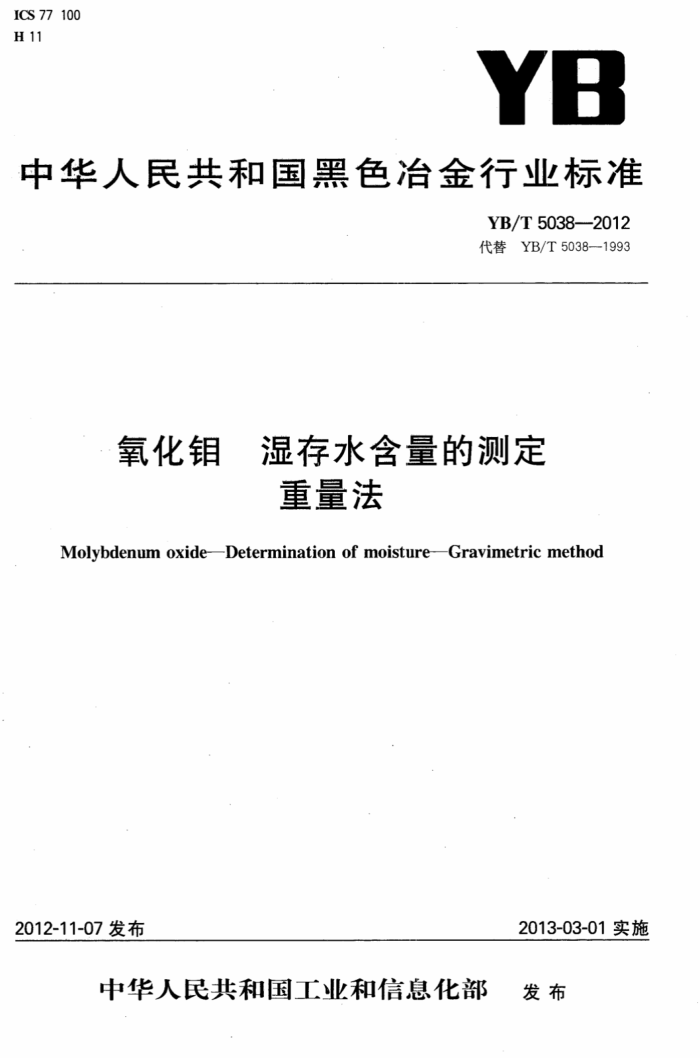

ICS 77 100 H 11
YB
中华人民共和国黑色冶金行业标准
YB/T5038--2012 代替YB/T5038--1993
氧化钼 湿存水含量的测定
重量法
Molybdenum oxide-Determination of moistureGravimetric method
2013-03-01实施
2012-11-07发布
中华人民共和国工业和信息化部 发布 YB/T5038—2012
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准是对YB/T5038—1993《氧化钼块化学分析方法重量法测定湿存水》的修订。 本标准代替YB/T5038—1993《氧化钼块化学分析方法重量法测定湿存水》。 本标准与YB/T5038-1993比较，主要变化如下：
测量范围由0.20%~2.00%，调整为0.10%~2.00%；把试料放人烘箱的时间第一次为2h，调整为1.5h；第二次为1h～2h，调整为10min；标准方法的名称改为：《氧化钼湿存水含量的测定重量法》。
本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会(SAC/TC318)归口。 本标准起草单位：中钢集团吉林铁合金股份有限公司。 本标准主要起草人：刘冰、于桂萍、王海迪。 本标准所代替标准的历次版本发布情况为：
YB/T5038—1993。
建筑321---标准查询网 www. jz321. net YB/T5038—2012
氧化钼·湿存水含量的测定 重量法
警告一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。 1范围
本标准规定了重量法测定氧化钼湿存水含量的方法。 本标准适用于氧化钼中湿存水含量的测定。测定范围（质量分数）：0.10%～2.00%。
2规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4010铁合金化学分析用试样的采取和制备 3原理
称取一定质量的氧化钼试料，置于干燥箱中，在一定的温度下干燥至质量恒定，以氧化钼试料的质量损失计算水分的百分含量。 4仪器 4.1天平
电子分析天平，分度值为0.1mg。 4.2烘箱
附温度自动控制器。 4.3称量瓶
40mm×25mm或50mm×30mm。 4.4干燥器
分析用玻璃制干燥器，直径约20cm，内放干燥剂。 5取制样
按照GB/T4010的规定进行取制样，试样应通过0.098mrn筛孔。 6分析步骤 6.1称取5.00g试料，准确至0.0001g。 6.2分析时应该称取双份试料进行。 6.3将试料平铺于已恒重过的称量瓶（4.3)中，放人预热至105士5℃的烘箱（4.2)中，打开瓶盖烘1.5h，取出时盖上瓶盖，置于干燥器（4.4)中，冷却至室温称重。
注1：由于烘箱工作室内温度不均匀，因此使用没有鼓风装置的烘箱时，最好把要测定的试料放在和温度计底端的同
一水平面上；使用有鼓风装置烘箱时，试料可放置在靠近温度计的烘箱工作室上部。 注2：称重前，将称量瓶盖子半开1s，使称量瓶内的压力与大气压相等。
6.4再次放入（105土5）℃的烘箱（4.2)中，烘10min，取出，置于干燥器（4.4)中，如此反复操作，直至恒
1 中华人民共和国黑色冶金
行业标准
氧化钼 湿存水含量的测定 重量法
YB/T 5038--2012
*
冶金工业出版社出版发行北京北河沿大街嵩祝院北巷39号
邮政编码：100009
三河市双峰印刷装订有限公司印刷
各地新华书店经销
￥
开本880×12301/16印张0.5字数10千字 2013年2月第一版 2013年2月第一次印刷
*
统一书号：155024·469定价：15.00元
