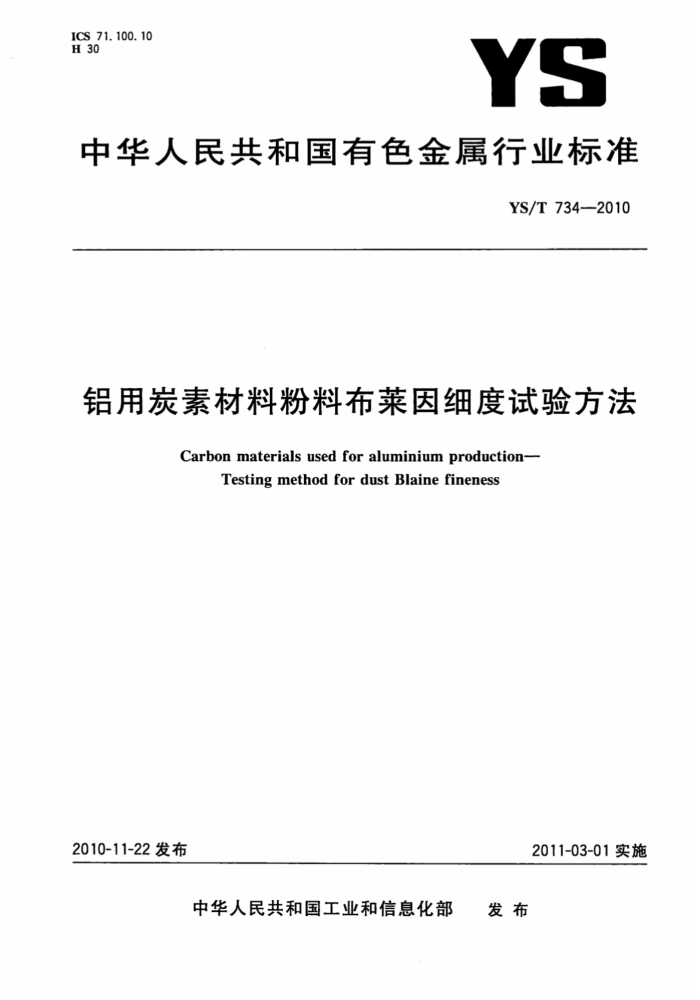

ICS 71.100.10 H 30
YS
中华人民共和国有色金属行业标准
YS/T 734—2010
铝用炭素材料粉料布莱因细度试验方法
Carbon materials used for aluminium production-
TestingmethodfordustBlainefineness
2010-11-22发布
2011-03-01实施
中华人民共和国工业和信息化部 发布 YS/T734—2010
前 言
本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。 本标准负责起草单位：中国铝业股份有限公司贵州分公司。 本标准主要起草人：李素梅、余蓓。
H
建筑321---标准查询网 www. jz321. net YS/T7342010
铝用炭素材料粉料布莱因细度试验方法
1范围
本标准规定了铝用炭素材料粉料布莱因细度的试验方法。 本标准适用于粒径<0.2mm的炭素材料布莱因细度的测定。
2方法原理
采用渗透法的工作原理，当一定数量的气体通过压实的样品层渗透进来，使U形管中在静止时被抽动成为真空状态的液体柱慢慢回升，消除真空状态，测量这一过程所需的时间，计算出粉料样品的布莱因细度，最终结果以布莱因系数表征。
3仪器
3.1布莱因装置：测量原理示意图见图1。由1根U形管、1个圆柱形样品容器、1个带孔圆盘和1个渗透装置组成，U形管固定在仪器内部的支座上。
hun ot wu 09 ww 09
910
11
控制阀；隔膜泵；海绵活塞；指示液注人标记；
9----上部测量标记； 10---下部测量标记； 11---液位标记。
一电机；加压活塞；样品容器；带孔圆盘；
6 7 8
2
3
图1： 布莱因设备装配示意图
1 YS/T734—2010
a）U形管：由玻璃制成，内部注人指示液至标记线，管子一侧与渗透装置及样品容器相连，中间
设有一控制阀。管子另一侧顶端用海绵活塞密封，并设有4个标记，U形管底部装有1个阀门，用以更换指示液。
b）样品容器：为圆柱形，底部有一套环，可使容器固定在支座上，内部还有一圆形托圈，可托住带
孔圆盘。支座中部有连接管与U形管相通，连接管人口处用海绵活塞密封。 c） 带孔圆盘：直径41mm，圆盘上均匀分布直径为1mm的圆孔。测量时将带孔圆盘放在样品容
器中，圆盘上用同样大小的过滤纸覆盖。 渗透装置：由样品容器及支座、加压活塞、1台隔膜泵和1个控制阀组成，加压活塞用于压实样品层，由电动控制，加压载荷5kg，活塞底部分布有较大直径的圆孔，让空气通过进人整个样品层。隔膜泵真空度不大于10kPa，气体流速为10L/min。
3.2天平：感量0.01g。 3.3烘箱：温度可控制在110℃士5℃。 3.4漏斗、毛刷。 3.5样品输送活塞：长303mm，底部为直径25mm的圆盘，用于将滤纸放人样品容器中，还可在测定后卸载样品。 3.6样品称量托盘。
4试样
4.1将样品置于烘箱（3.3)中在110℃士5℃下烘干2h。 4.2称取样品（4.1)70g士1g。
5步骤
5.1用漏斗（3.4)将试样（4.2)注人底部放置有带孔圆盘和过滤纸的样品容器（3.1b）中，并用样品输送活塞（3.5）将第二张过滤纸盖在样品层上部，轻按样品层使其表面平整。 5.2将样品容器放在支座上，利用下压活塞（3.1d)将样品层压实，使之具有一定的密度。 5.3启动隔膜泵（3.1d)，打开控制阀（3.1d)，U形管（3.1a)一侧中的指示液从标记线处被均匀吸入到底部的液位标记时，关闭控制阀，隔膜泵自动停止运行。 5.4下降的指示液通过样品层孔隙吸人空气又慢慢回升。 5.5测量并记录指示液回升至中间两个测量标记从下端到上端所需的时间。
6校准装置
6.1每次测定前或装置进行了维修后均要对装置进行校准。 6.2校准包括标准毛细管容器高度及测量结果的校准。 6.3校准过程与样品分析过程相同，当仪器读数稳定后按照标准毛细管容器给定的值将读数调整为标准数值。 6.4再把标准毛细管容器作为未知样品进行测定，如测量值在允许范围内，可接着进行样品的测试，如超出允许范围，则需重新校准仪器。
