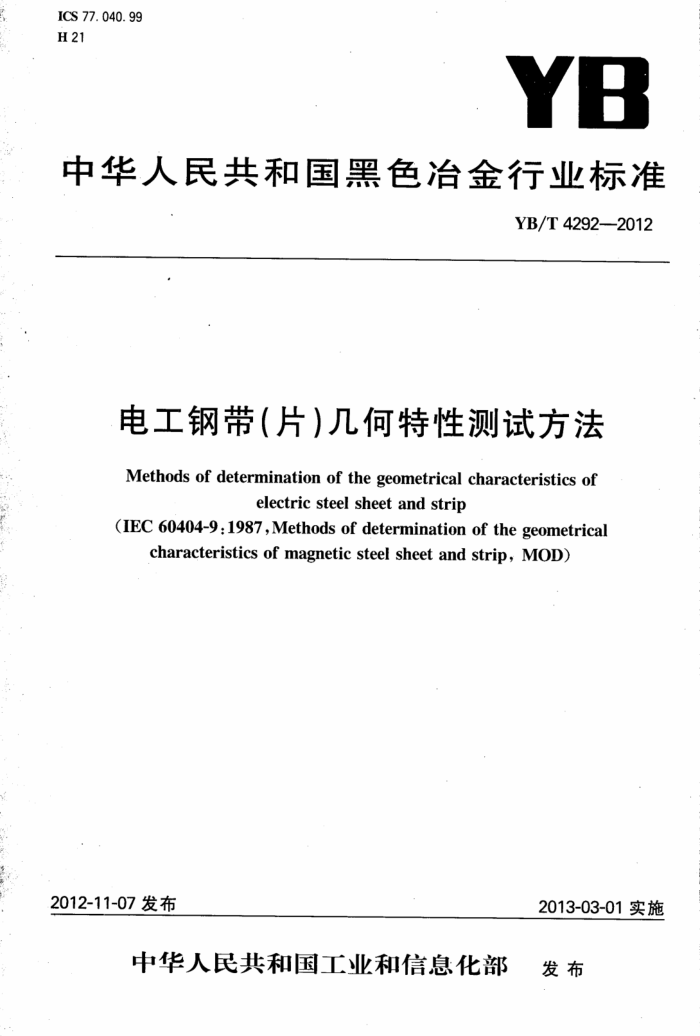

ICS 77. 040. 99 H21
YB
中华人民共和国黑色冶金行业标准
YB/T 4292-—2012
电工钢带（片）几何特性测试方法 Methods of determination of the geometrical characteristics of
electric steel sheet and strip
(IEC 60404-9:1987,Methods of determination of the ge0metrical
characteristics of magnetic steel sheet and strip, MOD)
2012-11-07发布
2013-03-01实施
中华人民共和国工业和信息化部 发布 YB/T4292---2012
前 言
本标准根据GB/T1.1一2009给出的规则起草。 本标准修改采用IEC60404-9：1987《磁性钢带（片）几何特性测试方法》（英文版）。 本标准对国际标准在以下方面进行了修改和补充，并在正文中它们所涉及的条款的页边空白处用垂
直单线标识：
删除了国际标准前言； -删除了范围中最后一句的后半句“和IEC404-1标准的相应条款B2、C21及C22”；根据国内生产的实际情况，重新规定了毛刺的测试方法。
为便于使用，本标准还做了下列编辑性修改
4
删除了国际标准前言。 本标准附录A为资料性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：武汉钢铁（集团）公司、冶金工业信息标准研究院。 本标准主要起草人：杨春甫、郭小龙、刘其中、刘宝石、钟光明、黄双、侯捷。 本标准为首次发布。
建筑321---标准查询网 www. jz321. net YB/T4292—2012
电工钢带（片）几何特性测试方法
1范围
本标准规定了电工钢带（片)几何特性的术语及定义、测试方法、测试报告等。 本标准适用于电工钢带（片）的不平度、残余曲率、镰刀弯、因内应力引起的剪切边的偏差、剪切毛刺
等几何特性的测试。
2术语及定义
下列术语和定义适用于本标准。
2. 1
不平度（波浪度）flatness(wavefactor）钢带（片）表面的上下起伏，即不平直的量度，用最大波（全波）的高度h与波长1之比的百分数表示。
2.2
残余曲率residualcurvature 钢卷开卷后呈现在轧制方向上的残余弯曲。
2. 3
镰刀弯edgecamber 镰刀弯是指钢带（片)侧边与连接测量部分两端点连线之间的最大距离。
2. 4
因内应力引起的剪切边的偏差deviationfromtheshearinglineduetointernalstresses 在沿钢带（片）纵向剪切时两剪切边相应点间的最大距离。
2. 5
毛刺高度burrheight 在钢带（片）剪切边与离剪切边10mm处分别测得的厚度之差。
3测试方法
3.1不平度 3.1.1试样
试样尺寸按产品标准规定。 3.1.2测量方法
试样应放在表面足够大的平台上，试样不得伸出平台外。然后提起试样一端并放下，用准确度为毫米的标准量具测量最大波高（h）与波长（1），见图1和图2。 3.2残余曲率 3.2.1试样
试样长度为500mm、宽度为供货宽度，试样长度方向的轴线应平行于轧制方向。 3.2.2测量方法
试样应紧靠支撑板，试样的凸面面对支撑板，其顶端30mm的长度紧贴着固定在支撑板的上端，在试
1 YB/T4292—2012
轧制方向
台面
钢片
图1 不平度示意图
图2不平度测试图
样的轴线上测量试样下端边缘与支撑板之间的距离（a），夹板的压力应能保证试样的整个宽度与支撑板接触，测量方法见图3，测量装置见图4。 3.3镰刀弯 3.3.1试样
试样尺寸按产品标准规定。 3.3.2测量方法
把试样放在平台上，用直尺靠紧试样凹侧边的两端点，测量直尺与试样凹侧边之间的最大距离（e），见图5。 3.4由内应力引起的剪切边的偏差 3.:4.1试样
试样尺寸按产品标准规定。 3.4.2测量方法
将试样沿轧制方向中线剪开，剪开后的两部分试样都不应翻转，在试样面上施加压力使其平直。然
2
建筑321---标准查询网 www. jz321. net YB/T4292——2012
夹紧装置
则试试样
度尺
图3残余曲率测试图
繁固装
编心轮
侧视图
立支架
代糕
A型
B型
图 4. 紧固系统示意图 YB/T4292-2012
of
图5 镰刀弯测试图
后把两个剪切边对接在一起，对齐并靠紧，测量两剪切边之间的最大距离（c），见图6。
轧制方向
a店缝图6 内应力引起的剪切边的偏差
b)凹缝
3.5毛刺高度 3.5.1试样
试样从成品交货的钢带（片）上制取，推荐试样的长度不小于500mm。 3.5.2测量方法
用准确度为0.002mm的量具测量试样剪切边部与距离剪切边10mm处的厚度，毛刺高度为两者厚度之差。在试样上等距离测量不少于10处，用测得的平均值和最大值来表示毛刺高度，见图7。
h=hzh;
10mm
记.图7：毛刺高度建筑321- 标准查询网 WW,iz.321.n.e YB/T4292-—2012
4数值修约 4.1波长l，修约间隔为1mm；波高h，修约间隔为1mm;不平度，修约间隔为0.1%； 4.2残余曲率(a)，修约间隔为1mm 4.3因内应力引起的剪切边的偏差（c），修约间隔为0.1mm； 4.4.镰刀弯（e)，修约间隔为0.1mm； 4.5 毛刺高度，修约间隔为0.002mm。 5 测试报告
当有要求时，测试报告应包括如下内容： a）本标准号； b) 试样的类型和标识； c) 试样的几何尺寸： d) 量具的类型； e) 测量结果。 YB/T4292--2012
附录A （资料性附录）
本标准与IEC60404-9：1987的技术性差异及原因
A.1本标准与IEC60404-9：1987标准的技术性差异及原因见表A.1。
表A.1本标准与IEC60404-9：1987的技术性差异及原因
原因
技术性差异
本标准章条编号
本标准删除了IEC60404-9：1987中关于 国内各大钢铁生产企业对毛刺高度的实毛刺高度测量的3.5条款内容，改为与GB/T 际测量方法一致，都是采用常规的量具对试 25212008中8.4.2.6条款相吻合的描述 样边部和内部厚度进行测量，定义毛刺高度方法
3. 5
为两者之差。方法简单，便于操作
便于应用
将数值修约部分单独设为一章
4 5
根据我国标准一般要求
增加测试报告一章
