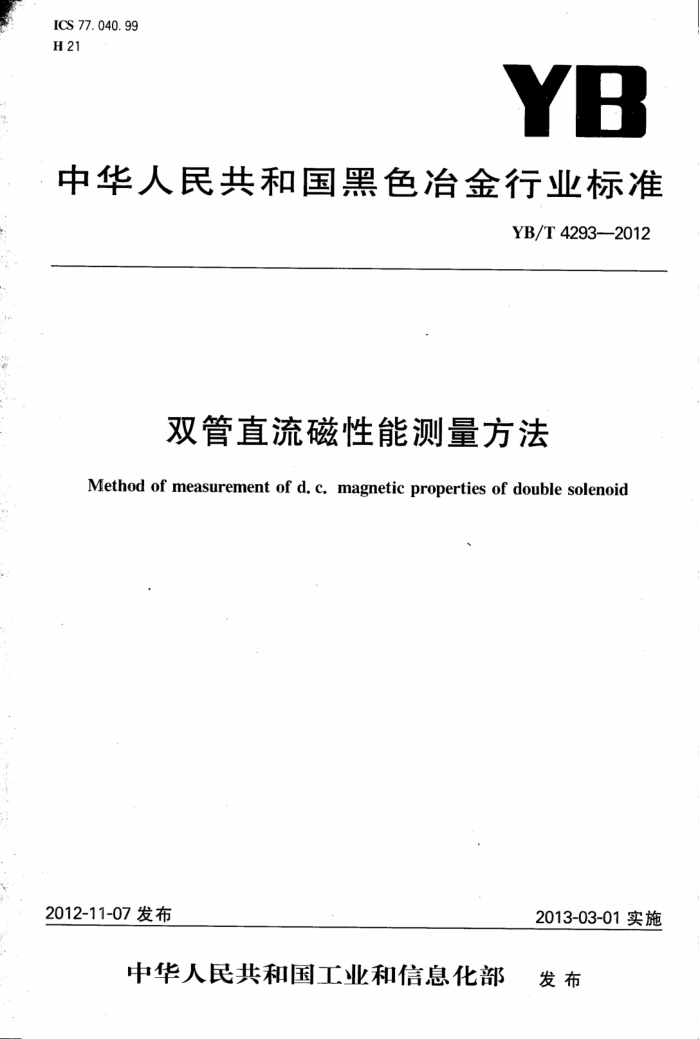

中华人民共和国黑色冶金行业标准
YB/T 4293—2012
双管直流磁性能测量方法
Method of measurement of d. c. magnetic properties of double solenoid
2012-11-07发布
2013-03-01实施
中华人民共和国工业和信息化部 发布 YB/T4293—2012
前 言
本标准根据GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国标准化技术委员会(SAC/TC183)归口。 本标准起草单位：武汉钢铁(集团)公司、冶金工业信息标准研究院。 本标准主要起草人：姚腊红、党宁员、赵启博、刘宝石、刘其中、陈晓红、侯捷。 本标准为首次发布。
建筑321---标准查询网 www. jz321. net YB/T 4293--2012
双管直流磁性能测量方法
1范围
本标准规定了磁轭钢等铁基软磁材料直流磁感应强度的测量原理及线路、试样、测量装置、测量步骤、结果计算、不确定度、报告等。
本标准适用于磁轭钢以及各种铁基软磁材料的直流磁感应强度B等磁性参数的测量。 本测试方法适用的磁场范围为300A/m～30000A/m；测量环境温度为23℃士5℃，相对湿度小于
80%。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13012软磁材料直流磁性能的测量方法
3测量原理及线路
本测量方法依据电磁感应原理，当磁化回路中磁化电流改变时，试样中的磁通量也随之改变，这样在绕于试样上的测量绕组两端就会产生感应电动势，然后再根据冲击检流计的检测结果确定试样的直流磁性参数。
冲击法测量装置的原理线路图如图1所示。
4试样
试样通过剪切加工获得，应平整，无毛刺和裂纹等缺陷。 试样尺寸：长度l为250mm±2mm；宽度l2为20mm±0.3mm；厚度l3为3mm~6mm，小于3mm的
试样可采用叠片法。
试样的长度用准确度不低于1mm的量具测量，宽度用准确度不低于0.1mm的量具测量；试样的质量用精确度为0.1g的天平称取。
5·测量装置
5.1双管
本测量方法采用由初级（励磁）、次级（感应）绕组构成的双螺线管作为磁化测量装置，该装置两端安装有两块由冷轧无取向电工钢叠片制成的衔铁。
双管磁化测量装置由两个结构完全相同、内框架截面为矩形的螺线管构成（见图2），并和空气磁通
补偿线圈组装在一起。
螺线管的线圈骨架由足够强度的绝缘材料制作，它的框架内侧尺寸为：（6mm～8mm）×21mmX 234mm。
螺线管必须安装在一个无磁性的绝缘物质制作的基平面上。安装时必须保证两个螺线管严格地处于同一平面且相互平行。
1 YB/T42932012
E3
E-直流电源： M- 标准互感线圈：
一多量程直流毫安安培表； Ni- 一磁化线圈； N2 一测量线圈； K, 一电流换向开关； K 一接通互感线圈初级或磁化线圈开关： K3——检流计并联电阻开关； K- 一检流计保护开关； R,- 一滑线电阻； R2,R- 一可变电阻箱；
A-
一检流计。
G
图1双管磁导计测量磁感应强度原理线路图
3
234mm
一衔铁；一螺管；一绕组。
2- 3
图2双管磁化测量装置横截面图
2
