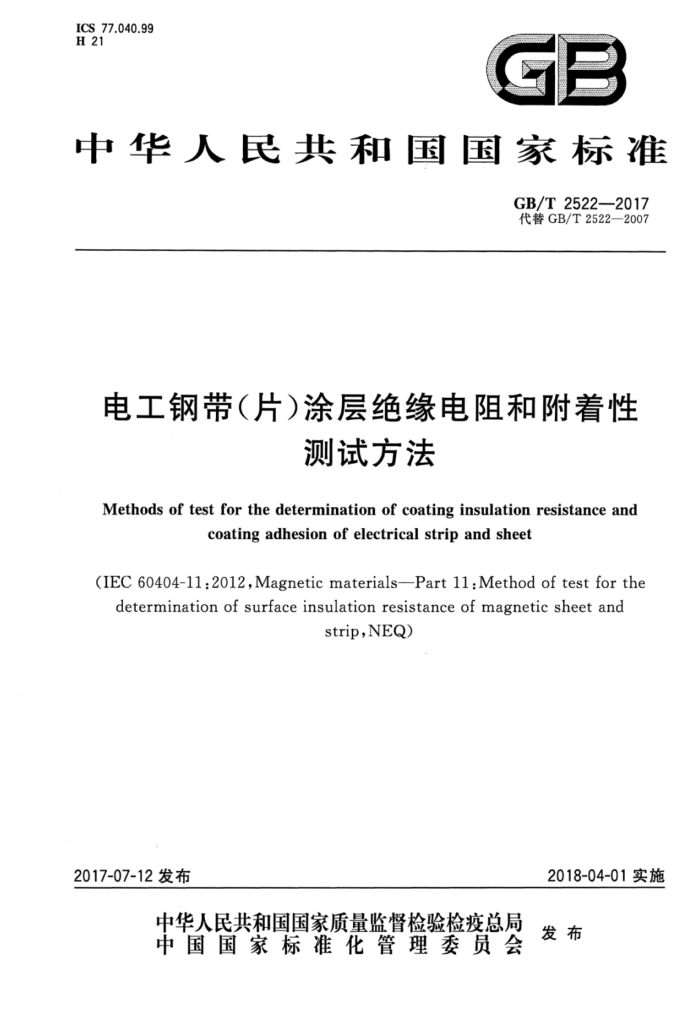

ICS 77.040.99 H 21
GB
中华人民共和国国家标准
GB/T 2522—2017 代替GB/T2522—2007
电工钢带（片）涂层绝缘电阻和附着性
测试方法
Methods of test for the determination of coating insulation resistance and
coatingadhesionofelectrical stripandsheet
(IEC60404-11:2012,MagneticmaterialsPart11.Methodoftestforthe
determination of surfaceinsulation resistanceof magnetic sheet and
strip,NEQ)
2018-04-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准花管理委员会 发布 GB/T 2522—2017
电工钢带（片）涂层绝缘电阻和附着性
测试方法
1范围
本标准规定了电工钢带（片）涂层绝缘电阻和附着性的测试方法。 本标准适用于无取向和取向电工钢带（片）表面绝缘电阻和层间电阻的测试，以及无取向和取向电
工钢带（片）绝缘涂层附着性的测试。
2涂层绝缘电阻的测试
2.1测量原理
采用只能进行单涂层测量的富兰克林法。 设备电路示意图如图1所示。在规定的电压和压强下，将10个固定面积的金属触头压在钢板的一
个涂层表面上。通过测量流过10个触头的电流来评定表面绝缘涂层的效能。
说明： 1~ 直流电源； 2——计算机； 3——显示器； 4—10个触头； 5— 一钻头； 6
-
一试样； 7 绝缘涂层。
图1表面绝缘涂层电阻测量电路示意图
触头由直流电源供电，如图2所示，5×(1士1%)Q电阻和钻头间的电压在电流01A的范围内稳定在500X(1士0.5%）mV。两个螺旋钻头的作用是与试样金属基板接触构成电流回路。 2.2试样 2.2.1每个试样应由一个样片或一段样带构成。试样的长度和宽度应分别大于2.3所述的触头部件的
1 GB/T 2522—2017
表 1 涂层附着性评级表
弯曲直径 20 mm 无脱落稍有脱落
涂层级别
10 mm 无脱落稍有脱落脱落
30 mm
A B c D E F
/
无脱落无脱落稍有脱落脱落
脱落
注：稍有脱落是指试样弯曲后再将其扳直，目视可见的少量剥落。
3.5 测试报告
测试报告至少包括以下信息，除非另有约定：
本标准编号； b) 试样和涂层的标识和状态； c) 测试结果：涂层级别。
a)
5
