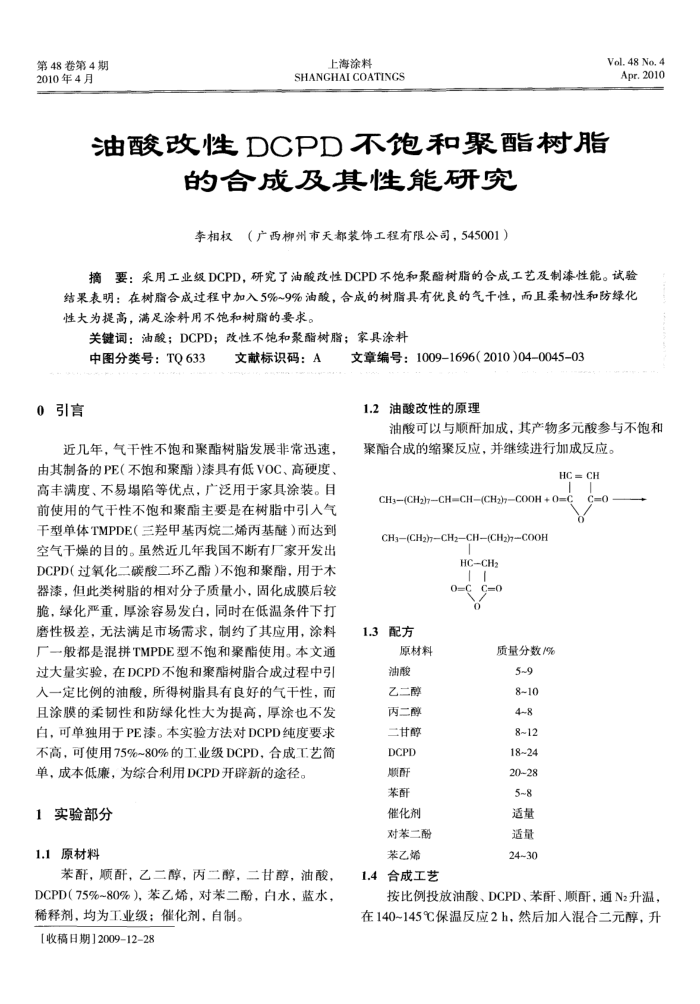

第48卷第4期 2010年4月
上海涂料
SHANGHAI COATINCS
Vol. 48 No. 4 Apr.2010
油酸改性 DCPD不饱和聚酯树脂
的合成及其性能研究李相权（广西柳州市天都装饰工程有限公司，545001）
摘要：采用工业级DCPD，研究了油酸改性DCPD不饱和聚酯树脂的合成工艺及制漆性能。试验结果表明：在树脂合成过程中加入5%~9%油酸，合成的树脂具有优良的气干性，而且柔韧性和防绿化性大为提高，满足涂料用不饱和树脂的要求。
关键词：油酸；DCPD；改性不饱和聚酯树脂：家具涂料
中图分类号：TO633
0引言
文献标识码：A
近几年，气干性不饱和聚酯树脂发展非常迅速，由其制备的PE（不饱和聚酯）漆具有低VOC、高硬度、高丰满度、不易塌陷等优点，广泛用于家具涂装。目前使用的气于性不饱和聚酯主要是在树脂中引入气主型单体TMPDE（三羟甲基丙烷二烯内基醛）而达到空气干燥的目的。虽然近几年我国不断有厂家开发出 DCPD（过氧化二碳酸二环乙酯）不饱和聚酯，用于器漆，但此类树脂的相对分子质量小，固化成膜后较脆，绿化严重，厚涂容易发白，同时在低温条件下打磨性极差，无法满足市场需求，制约了其应用，涂料厂一般都是混拼TMPDE型不和聚能使用。本文通过大量实验，在DCPD不饱和聚酯树脂合成过程中引人一定比例的油酸，所得树脂具有良好的气干性，而且涂膜的柔韧性和防绿化性大为提高，厚涂也不发白，可单独用于PE漆。本实验方法对DCPD纯度要求不高，可使用75%~80%的工业级DCPD，合成工艺简单，成本低廉，为综合利用DCPD开辟新的途径。
1实验部分 1.1原材料
苯酐，顺酐，乙二醇，丙二醇，二甘醇，油酸， DCPD（75%~80%），苯乙烯，对苯二酚，白水，蓝水，
稀释剂，均为工业级；催化剂，自制。[收稿日期】2009-12-28
文章编号：1009-16962010)04-0045-03 1.2油酸改性的原理
油酸可以与顺酐加成，其产物多元酸参与不饱和聚酯合成的缩聚反应，并继续进行加成反应。
HC = CH
CH3(CH2)7CH=CH(CH2)7COOH + 0= CH:—(CH2)CH2CH(CH2)7COOH
HC-CH
1.3配方
原材料
油酸乙二醇丙二醇二甘醇 DCPD 顺酐苯酐催化剂对苯二酚苯乙烯
1.4合成工艺
质量分数/%
5~9 8~10 48 8~12 18~24 2028 5~8 适量适量 24~30
按比例投放油酸、DCPD、苯酐、顺酐，通N2升温，在140~145℃保温反应2h，然后加入混合二元醇，升
