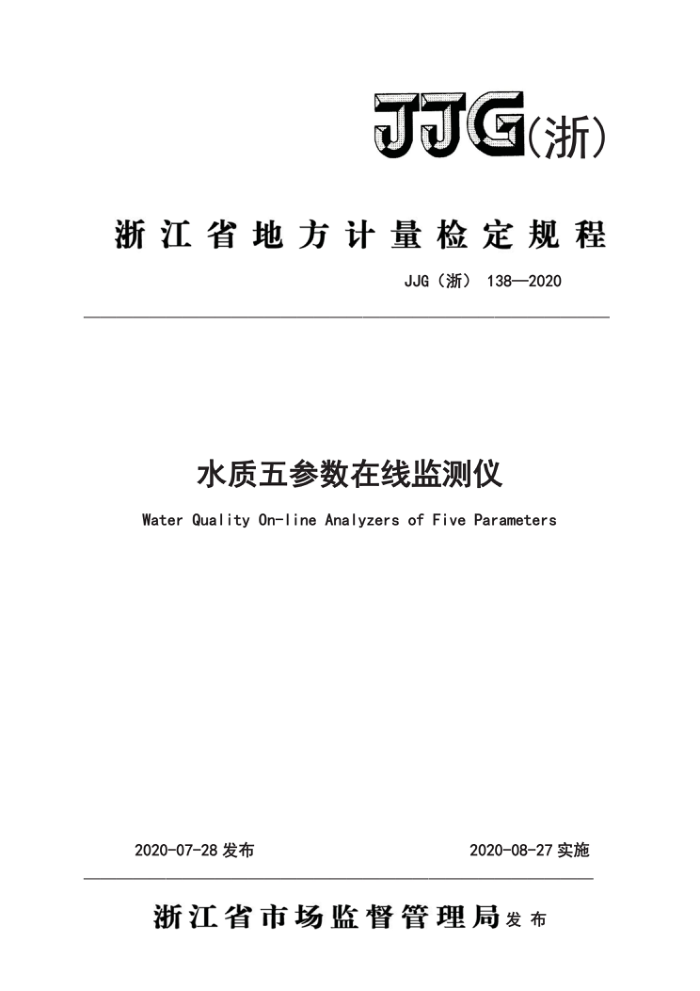

J可G (浙）
浙江省地方计量检定规程
JJG（浙）138—2020
水质五参数在线监测仪
Water Quality On-line Analyzers of Five Parameters
2020-07-28发布
2020-08-27实施
浙江省市场监督管理局发布 JJG（浙）138-2020
水质五参数在线监测仪检定规程 VerificationRegulation of Water Quality On-line Analyzers of FiveParameters
JJG（浙）138-2020
本规程经浙江省市场监督管理局于2020年07月28日批准发布，并自
2020年08月27日起施行。
归口单位：浙江省市场监督管理局
主要起草单位：浙江省计量科学研究院
参加起草单位：浙江省方正校准有限公司
本规程委托浙江省计量科学研究院负责解释 JJG（浙）138-2020
本规程主要起草人：
沙跃兵（浙江省计量科学研究院）
吴晨帆（浙江省方正校准有限公司）
赵雷(浙江省计量科学研究院）参加起草人：
徐达（浙江省方正校准有限公司）
李建（浙江省计量科学研究院） JJG（浙）138-2020
目录
引言 1 范围 2 引用文件. 3 概述 4 计量性能要求 4.1 示值误差 4.2 重复性. 4.3 稳定性 5 通用技术要求， 5.1外观 5.2绝缘电阻 5.3绝缘强度 6
(I) .(3) (3) ...(3) .(3) (4) .(4) (4) (4) .(4) (4) (4) ..(4) (4) (5) ..(5) ..(11) (11) .（12) ..（13) ..(14) ...(17) .(21)
计量器具控制.. 6.1检定条件 6.2检定项目 6.3检定方法 6.4检定结果的处理 6.5检定周期附录A检定用水的制备附录B制备检定用水装置结构图附录C氧在不同水温、大气压力的水中饱和浓度值表附录D检定原始记录格式附录E检定证书/检定结果通知书内页格式式样 JJG（浙）138-2020
引言
本规程制订参照了HJ/T96-2003《pH水质自动分析仪技术要求》、HJ/T 97-2003《电导率水质自动分析仪技术要求》、HJ/T98-2003《浊度水质自动分析仪技术要求》、HJ/T99-2003《溶解氧(DO)水质自动分析仪技术要求》、JJG 161-2010《标准水银温度计》、JG130-2011《工作用玻璃液体温度计检定规程》、 JJG291-2018《溶解氧测定仪》、JJG376-2007《电导率仪》、JJG880-2006 5《浊度计检定规程》、JJF1547-2015《在线pH计校准规范》、JJG（浙）111-2010 《在线覆膜电极溶解氧测定仪》、JJG(浙)105-2009《在线浊度计》，按国家计量技术规范JJF1002-2010《国家计量检定规程编写规则》进行编写。
II JJG（浙）138-2020
水质五参数在线监测仪检定规程
1范围
本规程适用于测定地表水、废水和生活污水中温度、pH、电导率、浊度和溶解氧的水质五参数在线监测仪（以下简称仪器）的首次检定、后续检定及使用中检查。
2 引用文件
JJG130-2011工作用玻璃液体温度计检定规程 JJG291-2018溶解氧测定仪 JJG376-2007电导率仪检定规程 JJG880-2006浊度计检定规程 JF1547-2015在线pH计校准规范使用本规程时，应注意使用上述引用文献的现行有效版本。
3概述
仪器主要由测量单元、信号转换单元、信号传输单元、数据处理单元等组成。其测量方法为：将测量单元放入监测水样中，测量信号经信号转换单元转换为电信号或无线信号，由信号传输单元传输至数据处理单元，数据处理单元处理后显示测量值。
4计量性能要求
4.1 仪器主要技术指标见表1
3 JJG（浙）138-2020
表1 计量性能要求
项目
稳定性
示值误差
重复性
参数
温度 pH 电导率浊度溶解氧
±0.3℃ ±0.3 pH ±4.5%F.S ±10% ±0.80 mg/L
≤0.1 ℃ ≤0. 1 pH ≤1. 0% ≤2% ≤0.20mg/L
±0.1 ℃/4h ±0.1 pH/4h ±1.0% F.S /4h
± 5%/4h ±0.20mg·L/4h
5 通用技术要求
5.1外观 5.1.1仪器应标明制造单位名称、型号、出厂编号、制造日期，附件应齐全，并附有仪器使用说明书。 5.1.2仪器应外观完好，显示清晰完整，电极引线连接可靠，各紧固件无松动。 5.1.3测量传感器无破损和污染。 5.2安全性能 5.2.1绝缘电阻
仪器电源各端子与机壳间的绝缘电阻不应低于20MQ。 5.2.2绝缘强度
在仪器电源进线和机壳之间施加1500V/50Hz的交流电，漏电流设置为5
mA的条件下，历时1min，无飞弧和击穿现象。
6计量器具控制
计量器具的控制包括首次检定、后续检定以及使用中检查。 6.1 检定条件 6.1.1环境要求 6.1.1.1 环境温度：5℃40℃；相对湿度：≤85%。 6.1.1.2 电源：电压(220±22)V，频率(50±0.5)Hz。 6.1.2 检定设备及标准物质
4 JJG（浙）138-2020
6.1.2.1pH溶液标准物质：采用国家有证标准物质，其扩展不确定度不大于0.01 pH (k=2)。 6.1.2.2 电导率溶液标准物质：采用国家有证标准物质，其扩展不确定度不大于0.25%（k=2）。 6.1.2.3 浊度溶液标准物质：采用国家有证标准物质，其扩展不确定度不大于 3%（k=2)。 6.1.2.4 氧气体标准物质：采用国家有证标准物质，其扩展不确定度不大于2% (k=2)。 6.1.2.5 温度计：温度范围（0～50）℃，分辨率0.01℃。 6.1.2.6 低温恒温水浴槽：温度范围（5～50）℃，温度均匀性不大于±0.05℃，温度波动度不大于±0.05℃/10min。 6.1.2.7 空盒气压表：最大允许误差不超过±2.5hPa 6.1.2.8 玻璃量器：A级。 6.1.2.9 制备饱和溶氧水及稀释用水：二次蒸馏水或去离子水 6.1.2.10 绝缘电阻表：500V，10级。 6.1.2.11 耐压测试仪：交流电压（0~1500）V，频率为50Hz，5级。 6.2 检定项目
检定项目如表2所示。
表2 检定项目一览表首次检定
使用中检查
检定项目外观安全性能示值误差重复性稳定性
后续检定
+ ? + + ￥ 表示选检项目。
+
+
+
+ +
+
注：1.“+”表示需检定的项目，
2.经安装及维修后对仪器计量性能有重大影响时，其后续检定需按首次检定项目进行。 6.3 检定方法 6.3.1 外观
