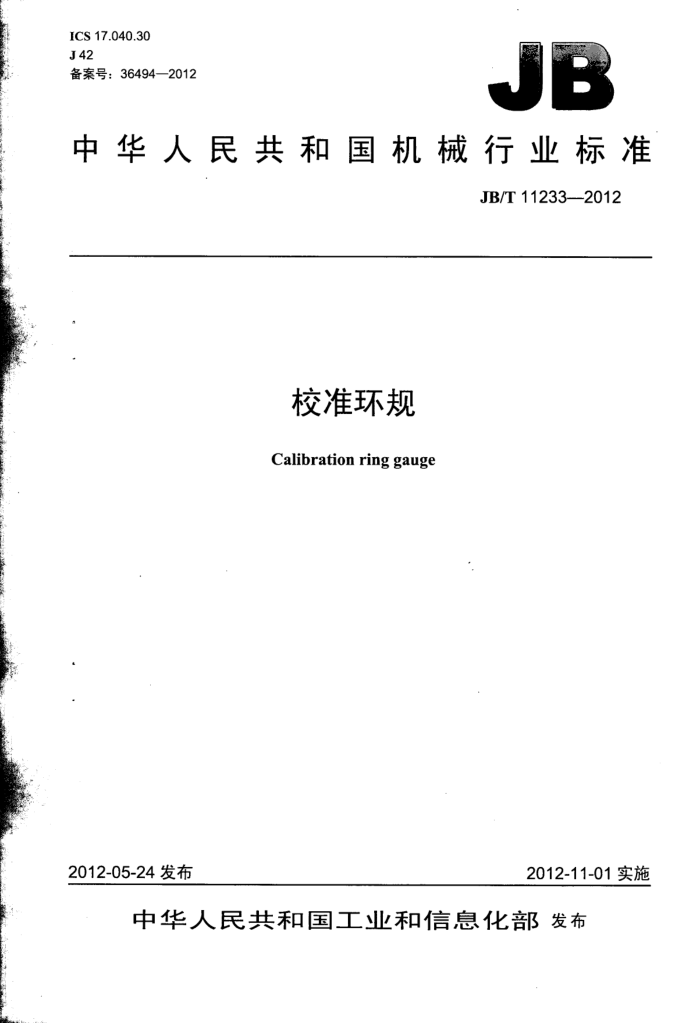

ICS17.040.30 J42 备案号：36494—2012
JB
中华人民共和国机械行业标准
JB/T11233—-2012
校准环规 Calibration ring gauge
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 中 华 人民共和国
机械行业标准校准环规 JB/T11233--2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·19千字 2012年12月第1版第1次印刷
定价：15.00元
*
书号：15111·10591 网址：http：/www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： ：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11233--2012
目 次
前言. 范围
II
1
2 规范性引用文件 3 术语和定义 4 型式与尺寸.. :4.1 型式.. 4.2尺寸... 5 要求 5.1 外观. 5.2 材料和硬度 5.3 表面粗糙度 5.4 圆度 5.5 直线度和直径变动量 5.6 垂直度.. 5.7 直径尺寸， 5.8 稳定性.. 6检验条件 6.1 温度.
6.2 相对湿度 6.3 环境条件. 检验方法， 7.1 外观， 7.2 表面粗糙度 7.3 圆度... 7.4 直线度和直径变动量 7.5 垂直度 7.6 直径尺寸. 8标志与包装， 8.1 标志， 8.2 包装图1 圆环（滚花）形校准环规图 2 圆周槽形校准环规图 3 端面槽形校准环规.. 表1 圆环（滚花）形校准环规和圆周槽形校准环规的推荐尺寸表2 端面槽形校准环规的推荐尺寸表3 校准环规工作面的表面粗糙度表 4 校准环规的圆度公差... 表5 校准环规的直线度公差和直径变动量
>
1 JB/T11233—2012
表6 校准环规的垂直度公差表7校准环规直径尺寸的极限偏差Ad. 表8校准环规直径的相邻年变化量表9校准环规的温度偏差& 表10 检验室内温度及其温度变化At.
....+...
II
龙牛网www.longniu.com下载 JB/T11233-—2012
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：中原量仪股份有限公司。 本标准参加起草单位：中国计量科学研究院、中国计量学院、广西壮族自治区计量检测研究院。 本标准主要起草人：皇甫真才、石玉林、张恒、赵军、周波。 本标准为首次发布。
II JB/T11233—2012
校准环规
1范围
本标准规定了校准环规的术语和定义、型式与尺寸、要求、检验条件、检验方法、标志与包装
等。
本标准适用于4mm≤d≤300mm，准确度等级为1级、2级、3级、4级和5级的校准环规。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4879—1999防锈包装 GB/T50481999防潮包装 GB/T17163一2008几何量测量器具术语 基本术语
3术语和定义
GB/T17163界定的以及下列术语和定义适用于本文件。
3.1
校准环规calibrationringgauge 以指定方向上垂直于轴线的中截面内孔直径作为内尺寸的标准量具。通过它对内径测量仪器及量具
进行检定和校准，使机械加工中的孔径等内尺寸长度溯源到米定义的量值。 4型式与尺寸 4.1型式
校准环规的推荐型式如图1、图2和图3所示。 4.2尺寸
校准环规的外形推荐尺寸见表1和表2。
图1圆环（滚花）形校准环规
图2圆周槽形校准环规
龙牛网www.longniu.com下载 JB/T11233—2012
0
刻线
图3端面槽形校准环规
表1 圆环（滚花）形校准环规和圆周槽形校准环规的推荐尺寸
单位为毫米
D 26 34 42 50 58 66 74 84 104 124
d 4≤d≤5 5 s 10 12
15
20
25
表2 端面槽形校准环规的推荐尺寸
单位为毫米 b 5 6 7 8 9
D 144 164 192 220 248 276 300 324 350 375 400 425
s 30
Si 8
bi 10 12 14 15 16 17 18 19 20 21 22
d 80 34
36 38
10
10
11
40
12
42
12
2 JB/T11233—2012
5 要求 5.1外观 5.1.1校准环规的工作表面不应有裂纹、锈蚀、碰伤、划痕等缺陷。 5.1.2校准环规表面的镀层、涂层不应有脱落和影响外观的色泽不均等缺陷。 5.1.3校准环规表面上的标记应清晰、完整。 5.2 材料和硬度
校准环规一般采用轴承钢或等同于量块线膨胀系数的材料制造，其表面硬度不应低于700HV（或 60 HRC)。 5.3 表面粗糙度
校准环规工作面的表面粗糙度Ra不应大于表3的规定；1级、2级和3级校准环规上、下端面的表面粗糙度不应大于Ra0.4μm，4级和5级校准环规上、下端面的表面粗糙度不应大于Ra1.6um。
表3校准环规工作面的表面粗糙度
工作面的表面粗糙度Ra μm
d mm 4≤d≤10 10 准确度等级
2级 0.05 0.05 0.05 0.1 0.2
3级 0.05 0.05 0.1 0.1 0.4
1级 0.025 0.025 0.05 0.1 0.2
4级 0.1 0.1 0.1 0.2 0.4
5级 0.1 0.2 0.2 0.4 0.4
5.4 圆度
校准环规的圆度误差不应大于表4的规定。
表4校准环规的圆度公差
圆度公差μm 准确度等级
d mm 4≤d≤10 10 1级 0.15 0.15 0.15 0.2 0.3 0.4 0.5
2级 0.2 0.25 0.30 0.4 0.6 0.8 1.0
3级 0.3 0.4 0.5 0.5 1.0 1.5 2.0
4级 0.5 0.5 0.8 0.8 1.0 2.5 3.5
5级 0.8 0.8 1.0 1.5 2.5 3.0 4.0
校准环规的直线度误差和直径变动量误差不应大于表5的规定。 5.6垂直度
校准环规孔中心线与下端面的垂直度误差不应大于表6的规定。 5.7 直径尺寸
校准环规直径尺寸d的极限偏差△d不应大于表7的规定。
3
