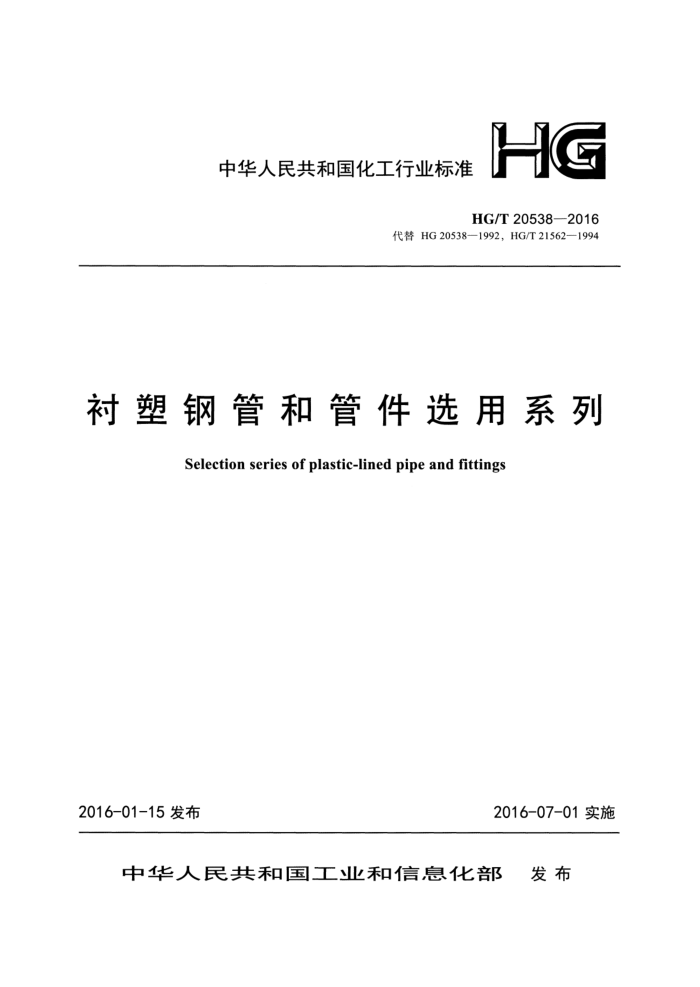

HG
中华人民共和国化工行业标准
HG/T20538—2016
代替HG20538—1992，HG/T21562—1994
衬塑钢管和管件选用系列
Selection series of plastic-lined pipe and fittings
2016-01-15发布
2016-07-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国化工行业标准
衬塑钢管和管件选用系列
Selection series of plastic-lined pipe and fittings
HG20538—2016
主编单位：中国寰球工程公司批准部门：中华人民共和国工业和信息化部实施日期：2016年7月1日
科学技术文献出版社 SCIENTIFICANDTECHNICALDOCUMENTATION PRESS
·北京· 中华人民共和国工业和信息化部
公時告
2016年第3号
工业和信息化部批准《往复真空泵》等643项行业标准（标准编
号、名称、主要内容及起始实施日期见附件），其中机械行业标准214 项、汽车行业标准7项、航空行业标准1项、轻工行业标准59项、化工行业标准110项、治金行业标准21项、建材行业标准6项、石化行业标准20项、民爆行业标准6项、电子行业标准132项、通信行业标准 67项，现予以公告。
附件：8项化工行业工程建设标准编号、标准名称和起始实施
日期
中华人民共和国工业和信息化部
二〇一六年一月十五日 附件：
8项化工行业工程建设标准编号、标准名称和起始实施日期
序号 324 HG/T22808—2016 化工矿山选矿厂工艺设计规范 HG/T22808—1997 2016-07-01
被代替标准编号 起始实施日期
标准编号
标准名称
化工矿山工程设计三（二)级矿量原则规范化工矿山企业施工图设计内容和深度的规范一地质·采矿专业化工矿山企业施工图设计内容和深度的规范一选矿专业
HG22803—1993 2016-07-01
325 HG/T22803—2016
HG22805.1—1993 2016-07-01
326 HG/T22805.1—2016
327HG/T22805.2—2016
HG22805.2—1993 2016-07-01
328 HG/T20552—2016 化工企业化学水处理设计计算 HG/T20552—1994 2016-07-01
标准
329 HG/T20256—2016 化工高压管道通用技术规范
2016-07-01
化工企业供热装置及汽轮机组热工监测与控制设计条件技术规范
330 HG/T20655—2016
HG/T20655—1998 2016-07-01
HG20538—1992 HG/T21562—1994
331 HG/T20538—2016 衬塑钢管和管件选用系列
201607-01 前言
本标准根据工业和信息化部（工信厅科【2011]134号文）和中国石油和化学工业联合会（中石化联质发(2011]300号文)的要求，由中国石油和化工勘察设计协会委托全国化工工艺配管设计技术中心站组织修订。
本标准自实施之日起代替《衬塑（PP、PE、PVC)钢管和管件》HG20538一1992和《衬聚四氟乙烯钢管和管件》HG/T21562—1994。
本标准编制组根据国家有关法律法规，结合目前衬塑钢管和管件的实际应用、制造情况及在工程设计、制造安装、安全、环保等方面的严格要求，进行了广泛的调查研究，认真总结了国内各衬塑钢管、管件制造厂多年的实际经验，并在广泛征求了有关单位意见的基础上修订本标准。
本标准共分8章，主要内容包括：总则，术语，基本要求，衬塑钢管和管件尺寸系列，技术要求，检验和试验，标记，包装、运输和储存。
本标准与HG20538一1992、HG/T21562一1994相比，主要变化如下： 1.本标准将原行业标准《衬塑（PP、PE、PVC)钢管和管件》HG20538一1992及原行业标准《衬聚
四氟乙烯钢管和管件》HG/T21562一1994合并为一个标准，标准名称改为《衬塑钢管和管件选用系列》。对其章节进行全面修订，增加了前言、术语、基本要求、制造、包装、运输、储存、用词说明、条文说明等。增加了内衬材料和内衬管件型式的种类，扩大了管道规格尺寸范围。取消了螺纹法兰、铸钢管件及涂塑衬塑等内容。对相关的技术要求和检验要求进行了修改。
2.本标准以工程建设标准要求为主体内容，编写格式执行住房和城乡建设部（建标【2008】182 号文《工程建设标准编写规定》）的要求。
本标准由中国石油和化学工业联合会提出并归口。 本标准的技术内容由全国化工工艺配管设计技术中心站负责解释。本标准在执行过程中，希望
各使用单位结合工程实践和科学技术进展，认真总结经验，积累资料，如发现有需修改或补充之处，请将相关意见和建议函寄全国化工工艺配管设计技术中心站（地址：北京市朝阳区来广营乡高科技产业园创达二路1号，邮政编码：100012），以便今后修订时参考。
本标准主编单位、参编单位、主要起草人和主要审查人如下。 主编单位：中国寰球工程公司参编单位：浙江菲达通球环保管业有限公司
丹阳市丹达防腐设备有限公司
参加单位：山东恒通膨胀节制造有限公司主要起草人：李改云施文焕刘志伟袁祖权王秀重 贾琦月 陈黎明
李全德姚银可
主要审查人：吴礼学 蔡晓峰 张咸建 吉利 郭卫疆 张西平 吴兰
单荣唐琳朱晓红
周凤群 薛文娟 田德永 张晓安
I 次
目
总则. 2 术语 3 基本要求
(1)
(2)
(3) (3) 4 ) (5) （5) （5） (7 ) (8) .(10) (12) (14) (15) (16) (17) (17) (17) (17) (17) (19) (19) (19) (21) (21) (21) (23) (24) (25) (26) (27)
3.1衬塑钢管和管件的设计选用 3.2买方设计文件与供货方预制文件的要求衬塑钢管和管件尺寸系列 4. 1 钢管尺寸系列 4.2 衬塑钢管尺寸系列 4.3 衬塑弯头尺寸系列 4. 4 衬塑三通尺寸 4. 5 衬塑异径管尺寸 4.6其他衬塑管件尺寸 4. 7 衬塑层厚度及翻边尺寸 4. 8 法兰系列 4. 9 盲法兰
5 技术要求
5. 1 钢管管件材料 5.2 衬里材料 5. 3 连接 .. . 5.4 制造检验和试验 6. 1 原材料检验 6. 2 成品检验 6.3 特殊选项试验 6.4 检验规则 6.5型式试验标记包装、运输和储存
5
1
8 本标准用词说明
引用标准名录附：条文说明·
I Contents
General provisions
1
(1)
2 Terms
(2)
+.. .
Basic requirments ...
3
(3) ..(3) (4) (5) (5) (5) (7 (8) (10) (12) ....(14) (15) (16)
3.1 Design and selection of plastic-lined pipe and fitting 3.2The requirement for document of purchaser design and document of supplier prefabrication Dimension series for plastic-lined pipe and fittings 4.1 Dimension series for steel pipe 4.2 Dimension series for plastic-lined pipe 4.3 Dimension for plastic-lined elbow 4. 4 Dimension for plastic-lined tee 4.5 Dimension for plastic-lined reducer
4
Dimension for other plastic-lined piping components
4.6
Thickness of plastic lining and dimension of lining flange
4.7
4.8Flange series 4.9 Blind flange Technical requirements 5.1 Material ...... 5.2 Lining material 5.3 Connect type -. 5.4 Manufacture
(17) (17) (17) : (17) (17) (19) (19) (19) (21) ..(21) (21) ·(23) (24) (25) (26) .(27)
6Inspection andtest
6.1 Inspection of raw material 6.2 Inspection of production 6.3 Special test 6.4Inspection rule 6.5 Product type test
7Marking 8Packing、transmitand storage Explanation of wording in this standard Noramtive standards Addition:Explanation of the provisions
I 1总 则
1.0.1为提高衬塑管道设计水平，方便衬塑钢管、管件的设计选用，制定本标准。 1.0.2本标准规定了衬塑钢管和管件的术语和定义，分类及标记，使用条件，尺寸规格，技术要求，试验方法，检验规则和标记、包装、储存、运输等要求。 1.0.3本标准适用于以聚丙烯（PP）、聚乙烯（PE）、聚烯烃（PO）、聚四氟乙烯（PTFE）、超高分子量聚乙烯（UHMW-PE）为衬塑层，公称压力为PN10、PN16、Class150（PN20），公称尺寸为 DN25mm~DN1200mm的钢管和管件。 1.0.4不同衬里材料对各种化学品和操作环境的适用性应满足各制造商的化学品防腐数据，在本标准中不做规定。 1.0.5本标准不适用于内涂塑钢管和管件。 1.0.6衬塑钢管及管件系列选用除应符合本标准外，尚应符合国家现行有关标准的规定。
.1:
