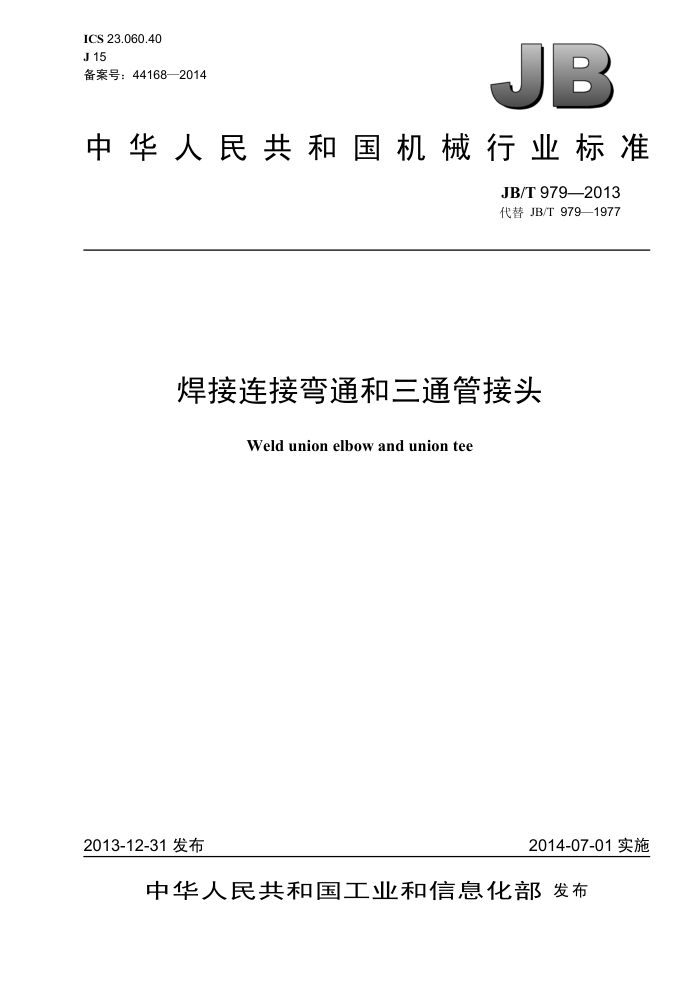

ICS 23.060.40 J15 备案号：44168—2014
JB
中华人民共和国机械行业标准
JB/T979—2013 代替JB/T979—1977
焊接连接弯通和三通管接头
Weld union elbow and union tee
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T979—2013
目 次
前言范围
11
1
规范性引用文件， 3 型式与尺寸 4标记.. 4.1 标记方法 4.2 标记示例.. 5技术要求， 5.1 材料.. 5.2 尺寸公差. 5.3 制造质量. 5.4 表面处理性能试验..
2
6
6.1 一般要求. 6.2 试验介质.. 6.3 耐压试验... 7采购信息，标志.
8 图1焊接连接弯通和三通管接头表1焊接连接弯通和三通管接头的尺寸表2管接头推荐材料 JB/T979—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T979—1977《直角焊接接管》，与JB/T979—1977相比主要技术变化如下：
修改了标准中英文名称；一增加了焊接连接三通管接头型式；一增加了最大工作压力和温度要求；增加了标记、尺寸公差、制造质量、性能试验、采购信息及标志等技术内容，
本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会（SAC/TC237）归口。 本标准起草单位：海盐县海管管件制造有限公司、中机生产力促进中心、海盐管件制造有限公司、
嘉兴迈思特管件制造有限公司、建湖县特佳液压管件有限公司、海盐高博管件有限公司。
本标准主要起草人：冯峰、耿志学、周剑飞、陶忠明、阮浩丰、左学俊、刘向东。 本标准所代替标准的历次版本发布情况为：
JB/T979—1977。
II JB/T979—2013
焊接连接弯通和三通管接头
1范围
本标准规定了焊接连接弯通和三通管接头的型式与尺寸、标记、技术要求、性能试验、采购信息及标志。
本标准适用于管子外径为6mm～50mm、最大工作压力不超过32MPa、工作温度为-40℃～100℃的液压流体传动和一般用途的管路系统。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699优质碳素结构钢 GB/T3141工业液体润滑剂ISO粘度分类 GB/T7631.2润滑剂、工业用油和相关产品（L类）的分类第2部分：H组（液压系统）
3型式与尺寸
焊接连接弯通和三通管接头的型式与尺寸应符合图1和表1的规定。
1
5°±2.5 1.5±0.5
A
注： SR=d/2。
图1焊接连接弯通和三通管接头 JB/T979—2013
表1焊接连接弯通和三通管接头的尺寸
单位为毫米
管子外径
最大工作压力
do 3 6 10 12 15 20 25 32 36
d 9 12 16 20 24 31 36 44 52
1i 9 12 16 20 22 27 32 37 42
I
6 10 14 18 22 28 34 42 50
9 12 15 19 21 25 30 35 40
2
2.5
32 MPa
4
4标记 4.1 标记方法
焊接连接弯通和三通管接头标记内容如下：
年代号可省略管子外径：计量单位省略产品结构代号：弯通为L；三通为T 产品名称：弯通、三通
4.2标记示例
管子外径为28mm的焊接连接弯通管接头：弯通28LJB/T979 管子外径为28mm的焊接连接三通管接头：三通28TJB/T979
5技术要求
5.1材料
管接头的材料推荐按表2选用，如选用其他材料，应由供需双方协商确定。
表2 2管接头推荐材料
零件名称弯通、三通
材料牌号 15、20
标准编号 GB/T 699
抗拉强度MPa
≥340
注：可以选用其他材料，选择材料的焊接性能应满足强度要求。 5.2尺寸公差
标准中规定的尺寸是指包括镀层或表面处理层厚度在内的成品尺寸，所有没有标注公差的未注尺寸公差为±0.4mm。 2 JB/T979—2013
5.3制造质量
接头体和配件不应有裂纹、气孔、毛刺、锐边等缺陷。不进行机械加工的表面允许有不超过其尺寸公差一半的凹陷和压痕。未标注要求的所有机械加工表面的粗糙度Ra≤6.3um。所有未注棱边应倒钝角，倒角尺寸不应大于0.15mm。 5.4表面处理
如果供需双方没有其他协议，所有碳钢零件的表面均做氧化处理，并应经其他不影响焊接的防锈处
理。
6性能试验
6.1一般要求
当改变加工工艺或原材料变动时，制造商应对管接头进行型式试验，型式试验项目为耐压试验。 耐压试验具有危险性，在进行试验时，必须严格遵守相应的安全防护要求，特别需防范爆裂、细喷
（能穿透皮肤）和气体膨胀造成的能量释放。为了降低气体膨胀能量释放的危险性，在加压前，应排放尽试验样件中的空气。试验人员需经过适当培训。 6.2试验介质
耐压试验流体介质应采用符合GB/T7631.2要求的粘度不大于GB/T3141规定的VG32液压油（如 HM）或水。除非另有规定，所有试验用流体介质温度应在15℃～80℃之间。 6.3耐压试验
管接头试验组件应能在64MPa压力下（升压速度每秒不得超过最大工作压力值的16%）保压1min 而不产生渗漏或破裂。应在测试报告中明确注明测试流体介质是油或水。
通过本试验的零件不得投入实际使用。
7采购信息
采购方询价和订货时应提供如下信息： a）管接头的名称； b）管接头的材料； c）被连接管的材料和规格； d）传输的介质； e）工作压力； f）介质工作温度范围 g）环境温度范围。
8标志
除供需双方另有协议外，管接头应有永久性的制造商名、商标或代码等标记。 标志的位置不应影响零件的性能和表面保护层，其字迹或符号应清晰；标志的大小和方法由制造商
确定。
3 1 -6/6 /ar
