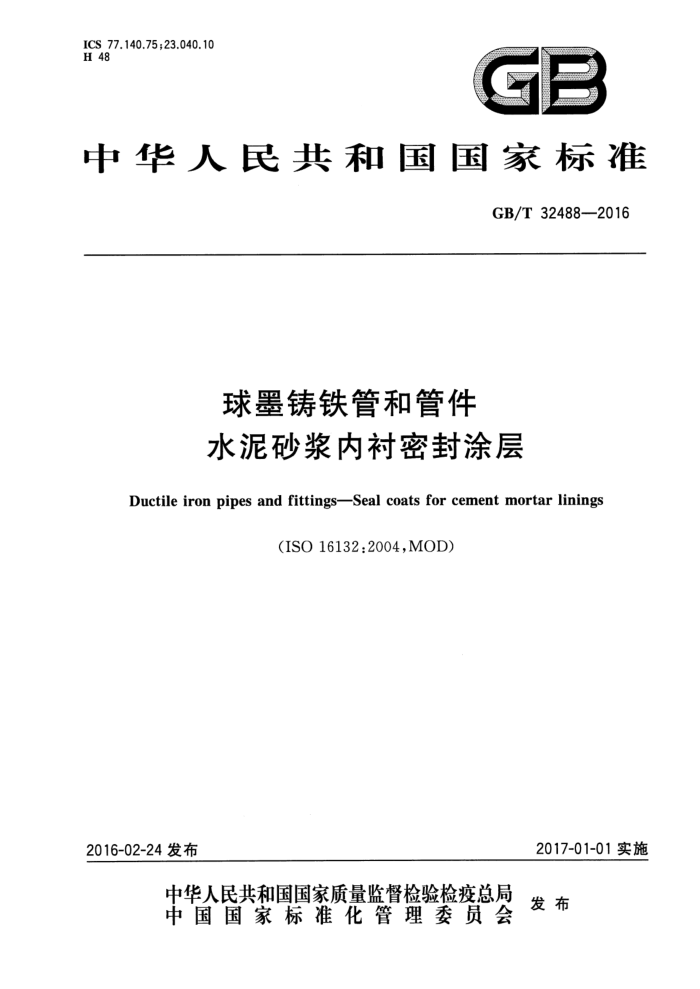

ICS 77.140.75;23.040.10 H 48
中华人民共和国国家标准
GB/T32488—2016
球墨铸铁管和管件水泥砂浆内衬密封涂层
Ductile iron pipes and fittingsSeal coats for cement mortar linings
（ISO16132:2004,MOD)
2017-01-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T32488—2016
次
目
前言 1 范围 2 规范性引用文件 3 术语和定义 N
技术要求 5 型式试验要求 6 试验方法 7 标识附录A（资料性附录） 本标准章条与ISO16132：2004章条编号对照，附录B（资料性附录) 本标准与ISO16132：2004相应技术差异及其原因附录C（规范性附录) 使用试验膜测量密封涂层的厚度附录D（规范性附录） 附着力检验附录E（规范性附录） 短期密封性能附录F（规范性附录） 长期密封性能附录G（规范性附录) 水压循环试验
.*
10
14 GB/T32488—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO16132：2004《球墨铸铁管和管件水泥砂浆内衬密封涂层》。 本标准与ISO16132：2004相比在结构上有较多调整，附录A中列出了本标准与ISO16132：2004
的章条编号对照一览表。
本标准与ISO16132：2004相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（1）进行了标示，附录B中给出了相应技术性差异及其原因的一览表。
本标准还做了下列编辑性修改：一用“本标准”代替“本国际标准”；一用小数点符号“”代替符号“，”；
一删除国际标准的目次、前言和引言。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：新兴铸管股份有限公司、高平市弦氏铸管有限公司、冶金工业信息标准研究院。 本标准主要起草人：李军、王学柱、李宁、叶卫合、丁宝华、侯捷、朱永昌。
I GB/T32488—2016
球墨铸铁管和管件水泥砂浆内衬密封涂层
1范围
本标准给出了在工厂内涂覆在球墨铸铁管和管件水泥砂浆内衬表面的密封涂层的要求，水泥砂浆内衬也是在工内进行涂衬的。
本标准还给出了短期密封性能、长期密封性能、水压循环试验的型式试验要求和日常检验如外观、 厚度和附着力要求及试验方法。
本标准适用于输送水的水泥砂浆内衬密封涂层球墨铸铁管和管件。 注：密封涂层的作用是减少水泥砂浆内衬与供水管道中水的接触，限制无机材料渗透到水中，同时减小输水阻力，
提高输水能力。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5750.4生活饮用水标准检验方法感官性状和物理指标 GB/T10807—2006软质泡沫聚合物材料硬度的测定（压陷法）(ISO2439：1997，IDT) GB/T13295水及燃气用球墨铸铁管、管件和附件（GB/T13295一2013，ISO2531：2009，MOD) GB/T13452.2色漆和清漆漆膜厚度的测定（GB/T13452.2—2008，ISO2808：2007，IDT) GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17457球墨铸铁管和管件水泥砂浆内衬（GB/T17457—2009，ISO4179：2005，IDT) ASTMD3330-02压敏胶带剥离强度标准试验方法（StandardTestMethodforPeelAdhesionof
Pressure—Sensitive Tape)
3术语和定义
下列术语和定义适用于本文件。
3.1
球墨铸铁ductileiron 用于制造球墨铸铁管、管件和附件的铸铁，其析出的石墨大部分或全部呈球状形态。
3.2
管件fitting 不同于管的铸件，可使管线偏转、改变方向或口径。 注：盘承、盘插和承套也属于管件。
3.3
试验膜 testfilm 厚度和密度一致的膜。在密封涂层的涂覆过程中，在基底的温度作用下形态稳定，用于制备测量密
封涂层厚度试样的工具膜。
1 GB/T32488—2016
3.4
管pipe 端部为承、插口或法兰的内孔一致、轴线呈直线的铸件。 注：不包括作为管件的盘承、盘插和承套。
3.5
产品product 涂覆密封涂层的水泥砂浆内衬球墨铸铁管或管件。
3.6
密封涂层sealcoat 涂覆在水泥砂浆内衬表面的涂层，用于控制内衬和输送介质之间的相互作用。
3.7
型式试验performancetest 设计验证试验，一般只做一次，仅在密封涂层材料、内衬材料或密封涂层材料供应商发生变化以及
工艺设计改变时重复试验。
4技术要求
4.1总则 4.1.1为使产品符合本标准的要求，产品制造商与密封涂层涂料供应商达成的协议中应对涂覆及返工程序（例如，溶剂型涂料的干燥方法和多组分涂料的混合和固化方法)给出规定。 4.1.24.3～4.5规定的试验应在工厂内涂覆过密封涂层的水泥砂浆内衬球墨铸铁管或管件上进行，而不是在单独制备的试样上进行；球墨铸铁管及管件应符合GB/T13295的要求，水泥砂浆内衬应符合 GB/T17457的要求。 4.1.34.2～4.5规定试验的取样方法，具体到所用的密封涂层材料、批量以及储存条件，制造商应对每一批产品作出规定。 4.1.4不符合产品应返工使其达到本标准的规定；否则应被拒绝接受。 4.2材质要求
本标准所用密封涂层材料为双组份液体环氧涂料。经供需双方协商，也可使用其他类型的涂料，但 1应符合本标准中的所有要求。 4.3外观
按照表1中所列试验方法对密封涂层表面进行检验，不允许存在滴流、起泡、剥离和脱落等影响密封涂层性能的表面缺陷。考虑密封层涂料的性质，在不影响本标准中型式试验所要求的密封涂层性能的情况下，密封涂层表面缺陷如毛细裂纹或针孔允许存在。 4.4厚度
按照表1中所列试验方法对密封涂层厚度进行检测，干膜厚度应在制造商规定的范围内。 4.5附着力
按照表1中所列试验方法对密封涂层进行附着力检验时，应符合下述要求之一： a）当对密封涂层进行X切割时，附着强度应在D.3.6中1)～3)的范围内；或 b）当没有进行X切割时，密封涂层剥离的面积应小于试验面积的10%。 2 GB/T32488—2016
在试验过程中受到损害的部位应依照制造商和密封涂层涂料供应商商定的程序进行修补。 4.6与饮用水接触的材质要求
在设计状态下使用时，不管是长期还是短期同人类饮用水相接触，与饮用水接触的水泥砂浆内衬密封涂层或密封涂层材料应符合GB/T17219的要求。
5型式试验要求
5.1短期密封性能
依照表1中所列试验方法对密封涂层的短期密封性能进行检测，试验水的pH值不应超过8.5。 经供需双方协商，可以进行放置时间、试验水和/或pH限值不同的其他型式试验，以满足不同用户
的特殊要求。 5.2长期密封性能
按照表1中所列试验方法对密封涂层的长期密封性能进行检测，每个试样的试验水的pH值不应超过8.5。经供需双方协商，可以进行放置时间、试验水和/或pH限值不同的其他型式试验，以满足不同用户的特殊要求。 5.3水压循环试验
依照表1中所列试验方法对带有密封涂层的水泥砂浆内衬管进行水压循环试验，水压循环试验之后立刻对密封涂层进行目视检验，密封涂层允许有白色碱性物质析出，但不得出现起泡、剥落或与水泥砂浆内衬分离的现象。
6试验方法
球墨铸铁管和管件水泥砂浆内衬密封涂层的试验方法见表1。
表1密封涂层试验方法要求 4.3
试验方法
检验项目
外观厚度附着力短期密封性能长期密封性能水压循环试验
目视检验附录C或GB/T13452.2中任一种适合的方法附录 D 附录E 附录F 附录G
4.4 4.5 5.1 5.2 5.3
日常检验
型式试验
7标识
涂覆过密封涂层的管或管件应符合GB/T13295有关标记的要求。另外，管外表面还应清晰、持久1 地标识上本标准的编号和年份。
3 GB/T 32488—2016
附录A （资料性附录）
本标准章条与IS016132：2004章条编号对照
表A.1给出了本标准章条编号与ISO16132：2004章条编号对照一览表
表A.1本标准章条编号与IS016132：2004章条编号对照
本标准章条编号
ISO16132：2004章条编号 1及“引言”中密封层的作用
1 2 3 4 4.1 4.2 4.3 4.4 4.5 4.6 5 5.1 5.2 5.3 6 7 附录 A 附录 B 附录 C 附录 D 附录 E 附录 F 附录G
2 3 5 5.1 一 5.2 5.3 5.4
引言中卫生性能的要求
4 4.1 4.2 一一 6 - - 附录 C 附录D 附录A 附录B 一
4 GB/T32488—2016
附录B (资料性附录）
本标准与ISO16132:2004相应技术差异及其原因
表B.1给出了本标准与ISO16132：2004技术性差异及其原因一览表。
表B.1本标准与ISO16132：2004技术性差异及其原因
原因
本标准章条编号
技术性差异
将ISO16132引言中密封层的作用放在此章节，并且增加了水压循环型式试验的要求，增加了密封涂层具有减小输水阻力提高输水能力的作用关于规范性引用文件，本标准做了具有技术性差异的调整，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下；
按照国家标准惯例，取消了引言，并将其内容安排在此章节和其他章节
1
用等同采用国际标准的GB/T10807一 2006代替ISO2439：1997(见F.3.1)； -用等同采用国际标准的GB/T13452.2 代替ISO2808见表1)；用我国标准GB/T5750.4代替国际标准ISO10523(见E.5.6)；增加引用了GB/T17219（见4.6）；增加引用了GB/T13295(见4.1.2)；增加引用了GB/T17457(见4.1.2)
适应我国国情及技术要求
2
增加了球铁管及管件、水泥砂浆内衬的要求增加了材质要求
适应我国技术要求适合我国国情，便于设计单位设计按照国家标准惯例，取消了引言，并将其卫生性能要求安排在此章节提高了密封涂层产品的密封性能要求，符合国家水质卫生标准要求提高了密封涂层产品的密封性能要求，符合国家水质卫生标准要求提高产品的性能要求
4.1.2 4.2 4.6
增加了材质的卫生要求
5.1
试验水的pH值不超过8.5
5.2 5.3 6 7 附录A 增加了本标准与国际标准章条对照附录B 增加了本标准与国际标准技术性差异及其原因 适应我国标准编写要求
试验水的pH值不超过8.5
增加了水压循环试验增加了试验方法；增加了表1 标识统一为GB/T13295的要求，取消了"注” 适应我国技术要求
适应我国标准编写要求，便于应用
适应我国标准编写要求
本标准增加了电磁测厚的方法，因此增加了电磁测厚仪的要求
C.2.5
增加了电磁测厚仪
