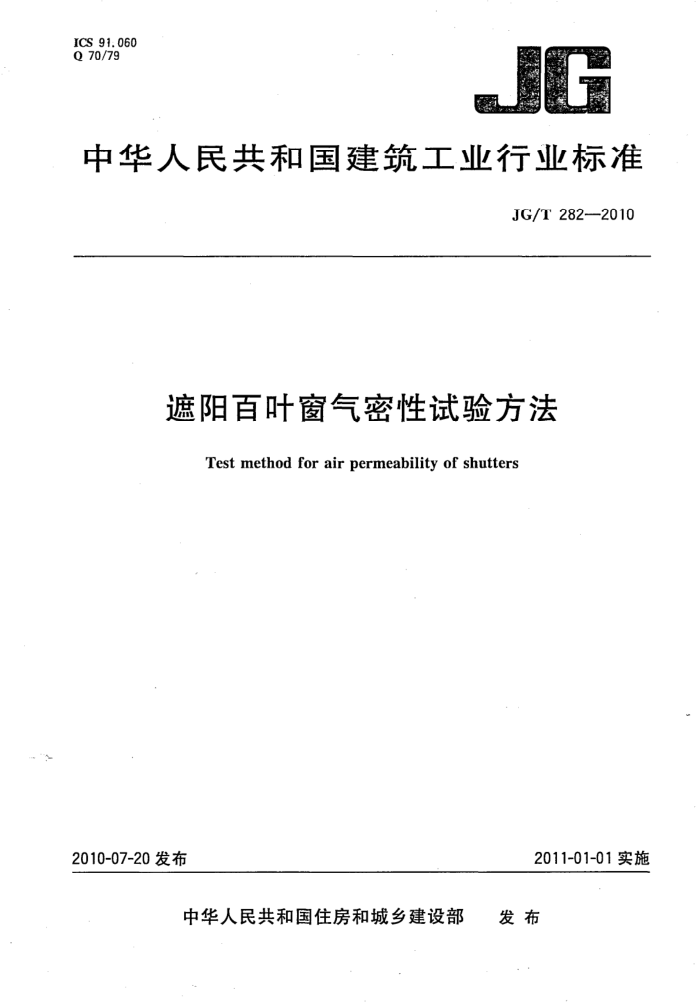

ICS 91:060 Q 70/79
中华人民共和国建筑工业行业标准
JG/T 282—2010
遮阳百叶窗气密性试验方法
Test method for air permeability of shutters
2011-01-01实施
2010-07-20发布
发布
中华人民共和国住房和城乡建设部 JG/T282—2010
前言
本标准与BSEN12835：2000《密封百叶窗-气密性试验》的一致性程度为非等效。 本标准附录A、附录B为规范性附录。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负责起草单位：北京中建建筑科学研究院有限公司和中国建筑一局(集团)有限公司。 本标准参加起草单位：四川省建筑科学研究院、中国建筑标准设计研究院、天津市建筑工程质量检
测中心、天津建科建筑节能环境检测有限公司、沈阳紫微机电设备有限公司、广州市建筑材料工业研究所有限公司、北京市顺义区建设工程质量监督站、华南理工大学、福建省建筑科学研究院。
本标准主要起草人：王济宁、吴月华、赵文海、刘晖、张树君、虞晓童、马彪、李攀、杨展、赵洁、赵立华、 王云兴、蔺建成、叶锦亭、涂逢祥、段恺、白胜芳、任静、王国华、丁楠、吴东。 JG/T282—2010 4.2试验设备 4.2.1气密性测定装置
试验装置由压力箱、试件安装系统、供压系统和测量系统组成，其构成见图1所示。
一流量计；一压力箱；被测试件；
2- 3 4- 5~
一压力计；一豉风机。
图1气密性测定装置
4.2.2气密性检测装置要求 4.2.2.1压力箱的开口尺寸应能满足试件安装的要求，箱体开口部位的构件应能承受检测过程中可能出现的最大压力差以满足试验压力的要求。压力箱和试件安装系统的密封应符合附录A的规定。 4.2.2.2试件安装系统应能使试件安装牢固，不得有缝隙。 4.2.2.3供压系统应提供不小于100Pa的压力差，并能够按4.3.2的要求保持和稳定压力差。 4.2.2.4测量系统中所用的空气流量计、压力差计、温湿度计和气压计等仪器要求应符合附录B的
规定。 4.3试验步骤 4.3.1试验准备
a) 试验条件：空气温度15℃～30℃；相对湿度25%～75%RH； b) 被测试件：长（H)：1.00m~1.80m，宽（L）：1.00m~1.80m，并配齐所有配件；应提供安装
说明及大样图、节点图等； c） 将试件固定在密封压力箱上，外表面应朝向压力箱内侧，保证试件与设备之间的密闭性，且没
有因安装引起的可见扭曲；试件应清洁干燥，运行正常，开启自如； d)i 试件所有可活动部分先开启关闭两次，然后置于关闭状态。
4.3.2 空气渗透量（Qm）检测
a） 测试空气温度T(K)，保留整数；测试大气压强P(kPa)保留一位小数；测试相对湿度，保留整数；测试试件的尺寸，计算试件面积S(m*)，保留一位小数； b) 检测加压顺序见图2；
2
