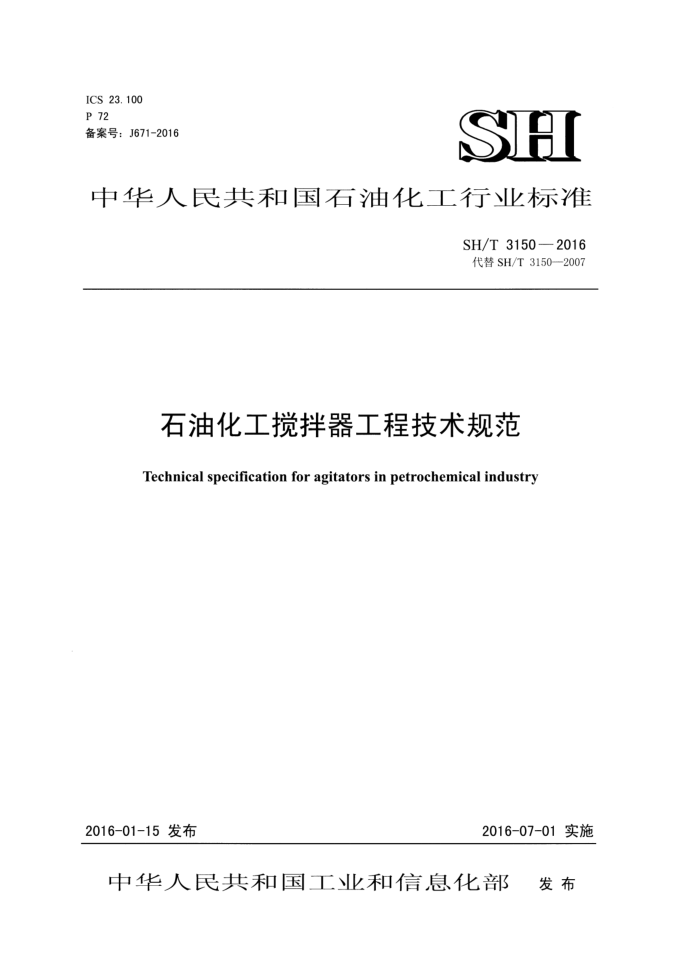

ICS 23.100 P 72 备案号：J671-2016
SH
中华人民共和国石油化工行业标准
SH/T 31502016 代替SH/T3150—2007
石油化工搅拌器工程技术规范
Technical specification for agitators in petrochemical industry
2016-07-01实施
2016-01-15发布
中华人民共和国工业和信息化部 发布 SH/T3150—2016
10卖方的资料· 附录A（资料性附录）参考的供货范围附录B（资料性附录）搅拌器数据表格式· 附录C（资料性附录）搅拌器用主要材料对照附录D（资料性附录）配管材料对照附录E（资料性附录）卖方应提供的图纸和资料本规范用词说明附：条文说明·
·12 ·13 ...14 ..·18 .20 21 .·23 25
II SH/T3150—2016 10Vendor's data ..... AnnexA（Informative）Scopeof supplyfor reference Annex B（Informative）Agitator data sheet: AnnexC（Informative）Comparison table oftypical material for Agitators· Annex D（Informative)Comparison table of piping materials Annex E（Informative）Vendor drawings anddata requirments . Explanation of wording in this specification ... Add:Explanation of articles...
.12 ..·13
·14 ..·18 .*20 ....*21
·23 ...·25
IV SH/T31502016
前言
根据中华人民共和国工业和信息化部《2013年第二批行业标准制修订计划》（工信厅科[2013]】102 号）的要求，规范编制组经广泛调查研究，认真总结我国工程的实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。
本规范共分10章和5个附录。 本规范的主要技术内容是：制定了石油化工用搅拌器的性能设计、材料选用、重要零部件的合理
设计及配置等多个方面应遵循的原则；同时也提出了作为机组重要组成部分的辅助设备、辅助管道系统、控制和仪表等方面应遵循的准则；还对机组的检验、试验、包装、运输及资料准备等方面提出了要求。
本规范是在SH/T3150一2007《石油化工搅拌器工程技术规定》的基础上修订而成，修订的主要技术内容是：
一依据国内搅拌器技术发展状况，对部分条款进行了修订； -增删了个别规范性引用文件；一更新了规范性引用文件的版本：一增加了典型的搅拌器材料对照表；一增加了配管材料对照表。 本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司机械技术中心站负责日常管
-
理，由中石化上海工程有限公司负责具体技术内容的解释。执行过程中，如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石化集团公司机械技术中心站
通讯地址：上海市延安西路376弄22号10楼邮政编码：200040 电 话：021-32140411 传 真：021-62489867
本规范主编单位：中石化上海工程有限公司
通讯地址：上海市浦东新区张杨路769号邮政编码：200120
本规范参编单位：中国石化工程建设有限公司
中石化洛阳工程有限公司中石化宁波工程有限公司中石化南京工程有限公司上海亚达发搅拌设备有限公司浙江长城减速机有限公司浙江长江搅拌设备有限公司约翰克兰科技（天津）有限公司伊格尔博格曼科技（上海）有限公司福斯（上海）流体设备有限公司
本规范主要起草人员：陈伟王刚曹文辉 蒋国 曹永军 夏少青 杨成炯李冰
施玲彭杰
钱静怡虞 军苏杨 王一帆 徐燕辉
V SH/T3150—2016
本规范主要审查人员：冯连芳 高正明 邢桂坤 陈维江 张晓英 程建斌 任学宁 刘吉祥
胡兰 陈仓社 潘苏林 李胜利 蒋国光 刘善兵 韩玉梅 吴云龙雷明华 齐志才 宋克刚 方志安 郭东伟 张洪伟
本规范2007年首次发布，本次为第1次修订。
VI SH/T3150—2016
石油化工搅拌器工程技术规范
1范围
本规范规定了石油化工搅拌器的设计、制造、检验和试验等方面的基本要求。 本规范适用于石油化工用搅拌器的工程设计及设备采购。
2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规
范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB150.1150.4压力容器 GB/T9239 刚性转子平衡品质 许用不平衡的确定 GBZ2.2一2007工作场所有害因素职业接触限值第2部分：物理因素 GBZ/T189.8一2007工作场所物理因素测量第8部分：噪声 SH/T3406 6石油化工钢制管法兰 HG/T20592 ：钢制管法兰类型、参数（PN系列） HG/T20615 钢制管法兰类型、参数（Class系列） ISO1940-1机械振动在恒定（刚性）状态下转子的平衡质量要求第1部分：平衡允差的规定
和核定（MechanicalVibrationBalanceQualityRequirementsforRotors inAConstant（Rigid）State—Part l:SpecificationandVerificationofBalanceTolerances)
ASMEB16.5管法兰和法兰连接件：NPS1/2至NPS24（PipeFlangesandFlangedFittings:NPS 1/2 Through NPS 24)
ASMEB16.47 7大尺寸钢法兰：NPS26至NPS60（LargeDiameterSteelFlanges:NPS26Through NPS 60) 3术语和定义
下列术语和定义适用于本规范。
3. 1
搅拌设备 fagitator-equipment 搅拌容器和搅拌器的总成。
3. 2
搅拌容器 号agitator-vessel 在搅拌器作用下，完成介质的物理、化学过程的容器。
3. 3
搅拌器 agitator 由搅拌浆、搅拌轴、轴封系统、驱动装置（驱动机、减速器、机架、联轴器）等部分组成的总体，
也称搅拌机。 3. 4
搅拌奖 impeller 由各种几何形状的桨叶或叶轮组成的部件总称。
1
