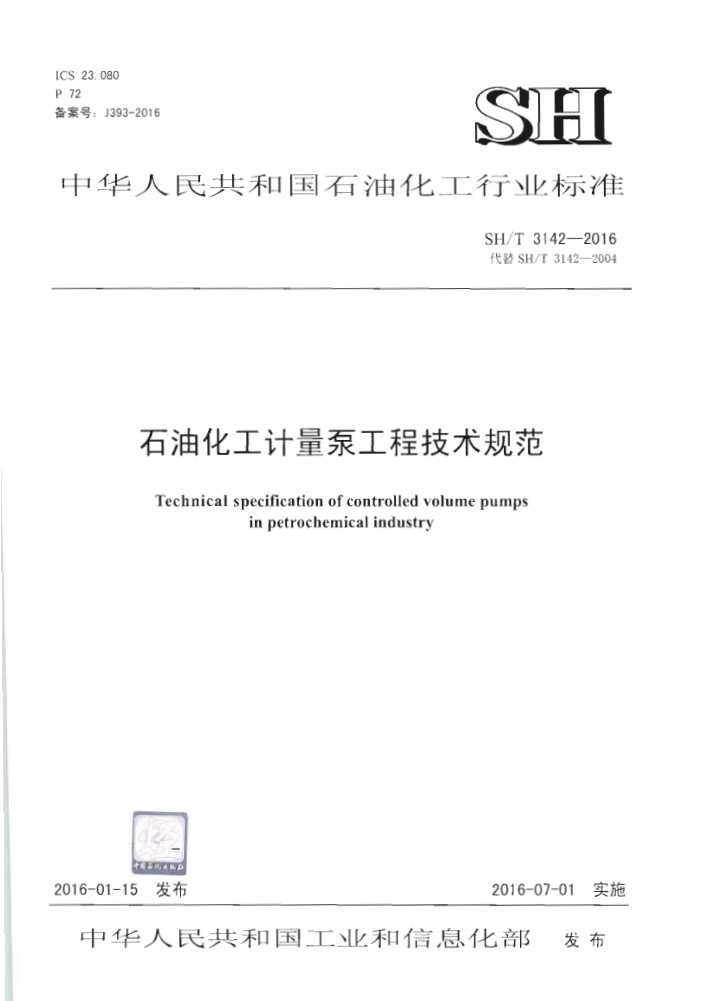

ICS 23.080 P 72 备案号：J393-2016
SH
中华人民共和国石油化工行业标准
SH/T 3142—2016 代替SH/T3142—2004
石油化工计量泵工程技术规范
Technical specification of controlled volume pumps
in petrochemical industry
2016-01-15发布
2016-07-01 实施
中华人民共和国工业和信息化部 发布 SH/T3142—2016
目 次
前言
..V
范围 2 规范性引用文件
/
术语和定义替代设计
3
4 5 基本设计
5. 1 一般要求 5. 2 承压零部件。 5. 3 液力端管口及法兰 5. 4 泵进、出口止回阀 5. 5 隔膜式液力端· 5.6 柱塞式液力端· 5. 7 限压阀· 5. 8 齿轮箱· 5. 9 驱动系统护罩 5.10 轴承. 5. 11 润滑 5. 12 流量调节 5. 13 材料 5. 14 噪声辅助设备
6
6. 1 驱动机 6. 2 联轴器和联轴器护罩， 6. 3 底座· 6. 4 控制和仪表 6. 5 辅助管道和设备· 6.6 缓冲罐.. 6.7 专用工具检验和试验·
"
通则 7. 2 检验· 7. 3 试验· 7. 4 检测和试验记录· 7. 5 材料证书 7. 6 无损检测 7. 7 外观检测和尺寸检测·
7. 1
.. SH/T 3142—2016
涂漆、标志、包装和运输 8. 1 汕漆和防锈处理 8.2 铭牌和转向箭头 8.3 标志 8. 4 包装和运输保证 9. 1 机械保证： 9.2 性能保证 10 卖方的资料 10. 1 通则· 10.2报价资料 10.3合同资料· 附录A（资料性附录）参考的供货范围· 附录B（资料性附录）计量泵数据表附录C（资料性附录）法兰标准和公称压力等级对照· 附录D（资料性附录）计量泵用主要材料对照· 附录E（资料性附录）配管材料对照附录F（资料性附录）液力端零部件适用的材料附录G（资料性附录）卖方应提供的图纸和资料：本规范用词说明· 附：条文说明
8
2
7
9
..9
.L
11
16
17
·18 20
II SH/T3142—2016
Contents
Foreword - Scope 2 Normative references? 3 Terms and definitions 4 Alternative designs. 5 Basic design* 5.1 General. 5.2Pressure-containingparts* 5.3 Liquid end connectiongs' 5. 4 Pump check valves...... 5.5 Diaphragms 5. 6 Packed plungers 5.7 Relief valve- 5. 8 Gears.. 5. 9 Drive train enclosure... 5. 10 Drive Bearings 5. 11 Lubrication 5.12 Capacity adjustment. 5.13 Materials ......... 5. 14 Noise 6 Accessories 6. 1 Drivers 6.2 Couplings and guards..... 6.3 Baseplates. 6.4 Controls and instrumentation* 6.5 Auxiliary piping and equipnent... 6.6 Pulsation suppression devices....................... 6.7 Special tools*.
.5
·6
Inspection and iesting 7. 1 General.. 7.2Inspection.. 7.3Testing. 7.4Inspection and testing record... 7.5Malerial cerifications... 7.6Nondestructive examination... 7.7 Surface and overall dimentions examinations'
7
...*
III SH/T3142—2016
8Painting,mark and preparation for shipment** 8.1 Painting and anti corrosive 8.2Nameplates and rotation arrows 8.3Mark* 8.4 Preparation for shipment 9Guarante 9.1 Mechanical guarantee 9.2Performanceguarantee 10 Vendor's data' 10.1 Gencral.. 10.2Proposal. 10.3Contract data AnnexA（Informative）scopcof supplyforreference AnnexB（Informative)controlled volume pump data sheet*. AnnexC（Informative）comparison tables of pipeflange standards and nominal pressures AnnexD(Informative)comparison tables oftypical malerials for controlled volume pumps*. Annex E（Informative)comparison tables of piping materials Annex F (Informative)comparison tables of typical maferials for liquid end parts* Annex G （Informative）vendor drawing and data requircmcnts... Explanation of wording in this specification Add:Explanation of articles
·13 14 .16
17
·18 20
21
IV SH/T3142—2016
前言
根据中华人民共和国工业和信息化部《2010年第一批行业标准制修订计划》（工信厅科[2010]74 号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规范。
本规范共分10章和8个附录。 本规范的主要技术内容是：制定了石油化工用计量泵的性能设计、材料选用以及重要零部件的合
理设计及配置等多个方面应遵循的原则：同时也提出了作为机组重要组成部分的辅助设备、辅助管道系统、控制和仪表等方面应遵循的准则；还对机组的检验、试验、包装、运输及资料准备等方面提出了要求。
本规范是在SH/T3142一2004《石油化工计量泵工程技术规定》的基础上修订而成，修订的主要技术内容是：
依据国外标准APIStd675-2012，对原引用APIStd675-1994的相关条款进行了修订；一增删了个别规范性引用文件；更新了规范性引用文件的版本；更新了数据表；更新了典型的计量泵材料对照表；更新了配管材料对照表。
-
本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司机械技术中心站负责日常管理，由中石化上海工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石汕化工集团公司机械技术中心站
通讯地址：上海市延安西路376弄22号10楼邮政编码：200040 电话：021-32140411 传真：021-62489867
本规范主编单位：中石化上海工程有限公司
通讯地址：上海市浦东新区张杨路769号邮政编码：200120
本规范参编单位：中国石化工程建设有限公司
中石化洛阳工程有限公司中石化宁波汇程有限公司中石化南京工程有限公司米顿罗工业设备（上海）有限公司德帕姆（杭州）泵业科技有限公司大连里瓦泵业有限公司
本规范主要起草人员：蒋国周景芝陈伟 岳 平 杨成焖 黄水龙 汪春茂 陈建国
周良 郑卓颖
本规范主要审查人员：盛志伟 叶文邦 范德明 邢桂坤 岑奇顺 赵先起 曹永军 任智
漆明贵 周杰 谢福海 王 刚 徐卫华
本规范2004年首次发布，本次为第1次修订。
V SH/T3142-—2016
石油化工计量泵工程技术规范
1范围
本规范规定了石油化工用柱塞式计量泵和液压隔膜式计量泵及其驱动机、辅助设备在设计、制造、 检测、试验和交货条件等方面的基本要求。
本规范适用于石汕化工行业计量泵的工程设计及采购。 本规范不适用于转子泵以及机械作用式隔膜泵。
2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
GB/T9115对焊钢制管法兰 GBZ2.2一2007工作场所有害因素职业接触限值 GBZ/T189.8--2007工作场所物理因素测量 HG/T20615钢制管法兰（Class系列） SH/T3406石油化工钢制管法兰
ISO7005 金属法兰（MelallicFlanges） APIStd675-2012容积式泵-计量泵（PositiveDisplacementPumps-ControlledVolume） ASMEB16.1灰铸铁管法兰和法兰连接件：25，125和250等级（GrayIronPipeFlangesand
Flanged Fitings:Classes 25,125 and 250)
ASMEB16.5管法兰和法兰连接件：NPS1/2至NPS24（PipeFlangesandFlangedFittings: NPS 1/2 through NPS 24)
ASMEB16.42球墨铸铁管法兰和法兰连接件：150和300等级（DuctileIronPipeFlangesand Flanged Fittings:Classes 150 and 300)
ASMEB16.47大尺寸钢法兰：NPS26至NPS60（LargeDiameterSteelFlanges:NPS26through NPS 60) 3术语和定义
APIStd675-2012第3章界定的术语和定义及下列术语和定义适用于本规范。
3. 1
调节比turndownratio 额定流量与最小流量的比值，指计量泵的流量调节的范围。
3. 2
最小流量minimumflowrate 最小流量是指在能获得规定的稳定性精度和线性度时所对应的流量。
4替代设计
卖方可以从技术和商务角度，提供对有关各方（买方/卖方）都有利的替代设计。卖方提供的替代设计应包括详细说明、使用业绩利应用的标准规范。买方将评估此替代设计方案，决定是否采用。 5基本设计 5.1一般要求
1 SH/T3142—2016
5.1.1计量泵（包括辅助设备），应按照使用券命至少为20年（不包括常规易损件），预期不间断连续操作至少为3年逃行设计和制造。除买方书面批准外，卖方提供的泵规格应在实方的设计和制造经验范围内，并且至少应有同样或相似型号的产品在相同或相以操作条件下成功运行两年以上的业绩。 5.1.2卖方应对整个机组包括泵、齿轮箱（如果需要）、驱动机、油系统、控制及仪表、联轴器、相关的辅叻设备和管道系统等负全部责任，并负责它们之间的合理匹配卖方的供货范围参见本规范附录A。 5.1.3 买方应在数据表中明确计量泵的正常操作点，还应标明可能影响计量泉选型的预期工艺参数变化，如压力、 度或处理介质的性质变化，以及装置的特殊开车工况等，数据表参见本规范附录B。 5.1.4 泵应设计
最大额定输入转速及限压阀设定压力同时达到情况下运转而不损坏。电机功
能衣
率应按此工悦配置。 5.1. 5 泵的布置应确保能提供足够的清洁空间以及安全操作和检维修室间。 5.1.6 电机、电 元件，以及电气安装应适于买方给定的电气划分区域，并满足电气机大标准的要求，
买方指定的当地法规。
同时满 5.1.7 油箱和内装需润滑运动零部件（如轴承、轴封、抛光的零部件、测量仪表和控制元件）的腔体都应设 计成在 运行或停机闲置期问不易受潮湿、灰（粉）尘，以及其他外界杂质的污架 5.1.8 泵的所有部件（尤其是填料和阀门部分）的设计，应符合维护便利且经济合理的要求，较大的零部件 （如齿轮箱，驱动机，隔膜头，液缸体，阅等），应按照能确保再次安装时准确对中来设计和制造。
5. 1, 体设计应允许调节或更换液力端部件，包括填料、密封、止回阀，以及其他需要维修的过流部件 5.1. 在维修或更换时，止回阀应能从液力端上拆除。若需要买方管路上安装可拆卸短节， 用以配合完成上回阀的拆卸，则卖方应在报价资料中明确。
10
有规定外，泵、驱动机及其辅助设备应满足买方规定的环竞条件，并应适用厅户外启动
5. 1. 和连 续作 5. 1. 泵的额定流量应大丁或等于110%工艺要求的最大流量 5. 1. 的调节比应至少为10：1 5.1.14 录运行时，流量应能在整个指定的调节比范围内可调。且在整个调节比范周内，精度应符合本规范第9.2. 紧的要求。 5.1.15 有需要，泵的液力端应提供夹套腔或其他设施用以加热或冷却泵送介质 5.1.16 泵的远程空制或就地控制应满足数据表的要求。 5.1.17 卖方应在报价中指明确保泵指定流量精度所需的最低压差，当操作压差低于这 最小压差时若卖方有要 计量录应配置背压阀，背压阀的型式、参数应由卖方提供，且供货范围由买卖双方协商决定。 5.1.18NPIPA与NPIPR应采用相同的基准面，并留有一定的安全裕量。必要时，应进行NPIP试验 5.2承压零部件 5.2.1 当买方有要求付 美方应提供承压零部件在规定的最大及最小介质温度下的设计压力值。 5.2.2 承压零部件应符合APIStd675-2012第6.2条的规定。 5.2.3 通用螺栓（紧固件）螺纹宜采用公制（ISO/M制）螺纹 ：如果采用英制！（UN/UNR制）螺纹，应经买方认可。 5.2.4对丁操作温度大于0℃的泵，应比较最大预期操作温度和额定操作温度加10℃，按函者中较高的温度设计；操作温度小于或等于0℃的泵，应按最小操作温度设计。 5.3液力端管口及法兰
V
13
2
