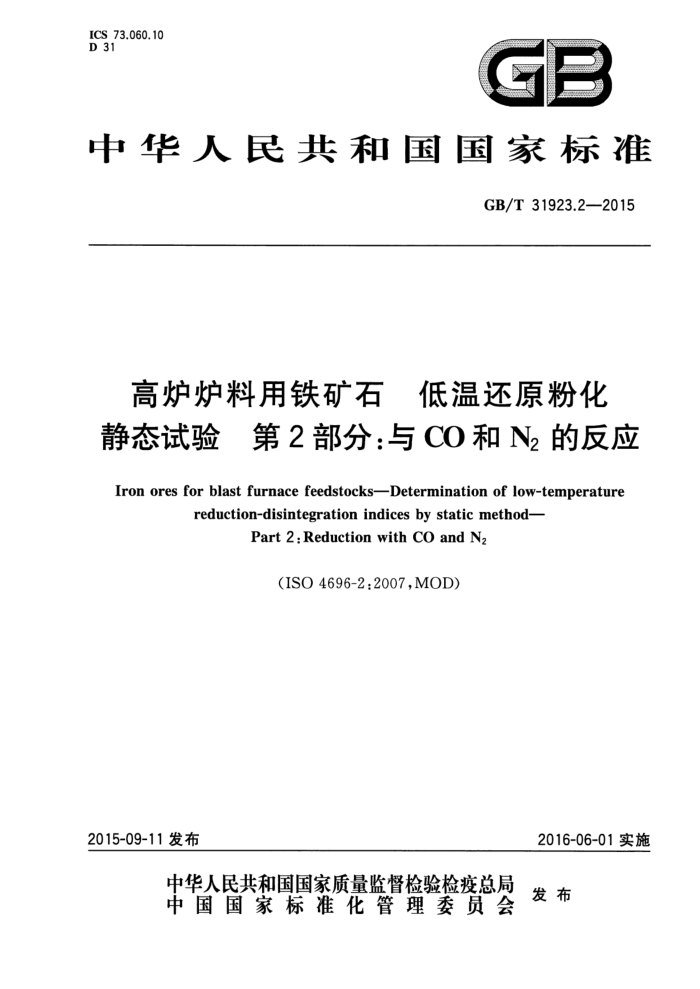

GB/T 31923.2—2015
高炉炉料用铁矿石低温还原粉化静态试验第2部分：与CO和N2的反应
1范围
GB/T31923的本部分规定了高炉炉料用铁矿石被CO和N2还原后粉化程度的试验方法，试验条件主要类似于高炉低温还原区。
本部分适用于块矿、烧结矿和球团矿的低温还原粉化静态试验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6003.1试验筛技术要求和检验第1部分：金属丝编织网试验筛（GB/T6003.1一2012， ISO3310-1:2000,MOD)
GB/T6003.2试验筛技术要求和检验第2部分：金属穿孔板试验筛（GB/T6003.2一2012， ISO3310-2:1999,MOD)
GB/T10322.1铁矿石取样和制样方法（GB/T10322.1—2014，ISO3082:2009，IDT） GB/T10322.7铁矿石粒度分布的筛分测定(GB/T10322.7—2004ISO4701：1999，IDT） GB/T20565 铁矿石和直接还原铁术语（GB/T20565一2006，ISO11323：2002，IDT）
3术语及定义
GB/T20565界定的术语和定义适用于本文件。
4原理
一定粒度范围的试验样，在550℃的固定床上用CO和N2组成的还原气体进行等温还原30min。 还原后的试验样在转鼓中转900r。然后用2.8mm的方孔筛进行筛分。还原粉化指数(RDI)的计算值用一2.8mm试验样的质量与还原后转鼓前的试验样总质量之比的百分数表示。
5取样、制样和试验样的准备
5.1取样和制样
取样和制样根据GB/T10322.1进行。 球团的粒度范围是10.0mm~12.5mm。 烧结矿和块矿的粒度范围是为16.0mm~20.0mm。 干基筛检试样量至少2kg。 在制备试验样前，试样应在105℃士5℃炉温下烘干至恒重，并冷却至室温。
1 GB/T31923.2—2015
注：若连续两次干燥试样的质量变化不超过试样原始质量的0.05%，则认为试样达到恒重状态，
5.2试验样的制备
随机取铁矿石颗粒制备每份试验样，注：GB/T10322.1里推荐使用手工份样缩分方法，例如二分器缩分试验样。 至少应制备4份试验样，每份约重500g（土1个颗粒的质量）。 试验样称重精确至0.1g，记录每份质量并贴上标签。
6设备 6.1概述
试验设备应包括如下部分： a）一般实验室设备，如烘箱、手工工具、时间控制器和安全设备； b) 还原反应管； c）加热炉； d) 供气系统； e）转鼓； f）试验筛； g) 称量装置。 图1所示为试验设备示意图。
6.2 2还原反应管
由不掉皮、抗变形、能经受600℃以上高温的金属制成。还原反应管内径为75mm士1mm。反应管内装有可移动的、能经受600℃以上高温的耐热多孔金属板，反应在还原管内进行，气体均匀地从多孔板通过。多孔板厚4mm，多孔板直径比反应管内径小1mm。多孔板孔径2mm~3mm，每个孔之间的中心距离为4mm~5mm。
图2所示为还原反应管示意图。 6.3加热炉
有足够的加热能力，能保证在整个试验期间全部试验样温度和进人固定床的还原气体温度保持在 550℃士5℃。参见附录B。 6.4供气系统
可供气和调节气体流量。 6.5转鼓
内径130mm，内部长度200mm，厚至少5mm的钢质容器。转鼓内壁有两块沿轴向对称配置的
钢质提料板，其长200mm、宽20mm、厚2mm。提料板固定在一个架子上，可以从转鼓的一端插人。 转鼓的一端是封闭的，另一端用密封盖密封，可以打开。密封盖应保证粉尘不外泄。当转鼓壁任意点厚度低于3mm时，或提料板宽度低于18mm时，需更换转鼓。
图3所示为转鼓示意图。 6.6旋转装置
确保转鼓能够按30r/min士1r/min的固定速度旋转。设备上装配转速计，在到达预先设定的转 2 GB/T31923.2—2015
表1(续)
r绝对值/%（质量分数）
RDI-2（平均值）)/%（质量分数）
5 7 10 15 20 25 30 35 40 45 50 55 60
2.05 2.73 3.60 4.66 5.21 5.30 5.30 5.30 5,30 5.30 5.30 5.30 5.30
10 试验报告
试验报告应包括以下内容： a) 本部分的编号； b) 试样鉴别的所有必要细节； c) 实验室的名称和地址； d) 试验日期； e) 试验报告日期； f) 试验责任者签字； g) 本部分中没有规定的任何操作细节和试验条件，或认为可能对试验结果有影响的任何因素； h) 还原粉化指数，RDI-2-2.8; i) 所用的试验筛型号； j) 筛分条件，例如筛分方法和筛分时间； k) 放人转鼓和从转鼓中取出样品的总质量。
11 校验
必须对仪器和试验规程进行常规校验以保证试验结果的可重复性。校验应定期进行，校验周期由
每个实验室自行决定。
校验项目如下：一筛子；
称量装置；还原反应管；
- -
5 GB/T31923.2—2015
温度控制和监测装置；气体流量计；气体纯度；时间控制装置；转鼓；转鼓旋转设备。
建议制备内部标样，并定期校验试验的可重复性。 应保留校验记录。
1
8~
2-
1~
说明
还原反应管壁；一多孔板；气体人口；一盖子；气体出口；热电偶（测量还原温度）；瓷球层；试验样； -电加热炉；
1
2
4 5 6 7 8 9 10 热电偶（测量炉温）； 11 气缸； 12- 气体流量表； 13- 一混气箱。
图1试验设备实例（示意图）
