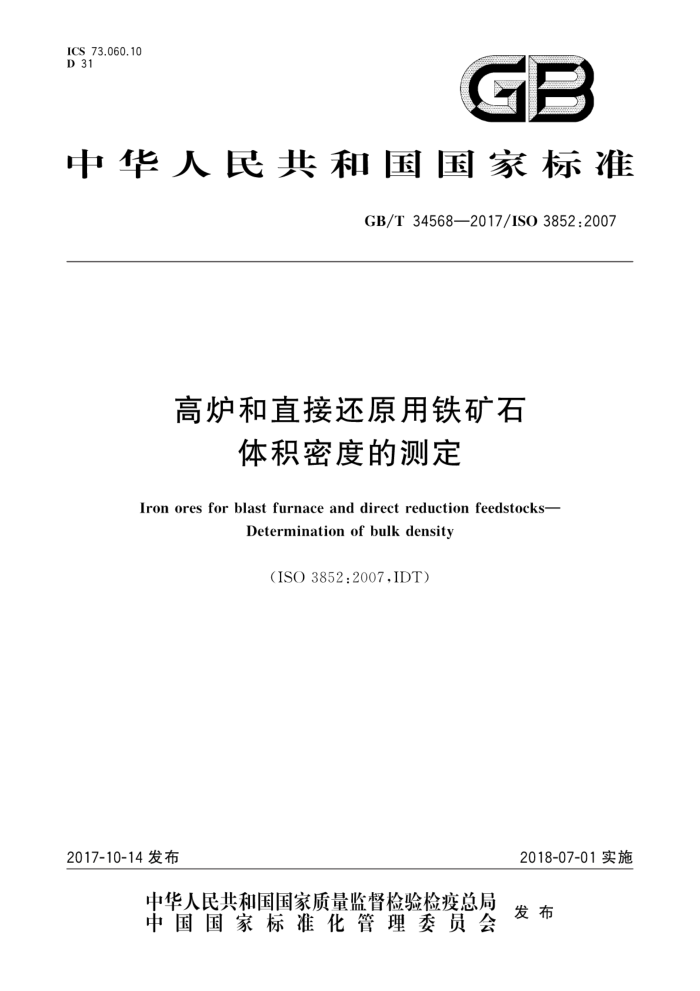

ICS 73.060.10 D 31
GB
中华人民共和国国家标准
GB/T34568—2017/ISO3852:2007
高炉和直接还原用铁矿石
体积密度的测定
Iron ores for blast furnace and direct reduction feedstocks-
Determination of bulk density
(ISO3852:2007,IDT)
2018-07-01实施
2017-10-14发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T34568—2017/IS03852:2007
前言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO3852：2007《高炉和直接还原用铁矿石 体积密度的测定》。 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T10322.1一2014铁矿石 取样和制样方法（ISO3082：2009，IDT）。 本标准由全国钢铁工业协会提出。 本标准由全国铁矿石与直接还原铁标准化技术委员会（SAC/TC317)归口。 本标准起草单位：首钢总公司、冶金工业信息标准研究院，本标准主要起草人：马泽军、吴朝晖、青格勒、师莉、马丽、张彦、刘文旺。
一 GB/T34568—2017/ISO3852:2007
高炉和直接还原用铁矿石
体积密度的测定
1范围
本标准规定了测定高炉和直接还原用铁矿石体积密度的两种测定方法。 方法1适用于最大粒度在40mm以下的铁矿石。 方法2适用于任何粒度的天然和加工铁矿石注：这里测得的体积密度并不一定能够代表铁矿石在紧密状态或堆存状态下的实际体积密度，
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T10322.5—2000铁矿石交货批水分含量的测定（ISO3087：1998，IDT） GB/T10322.7—2016铁矿石粒度分布的筛分测定（ISO4701：2008，IDT） GB/T20565一2006铁矿石和直接还原铁术语（ISO11323：2002，IDT） ISO3082:2000 铁矿石 取样和制样方法（Ironores一Samplingandsamplepreparationproce
dures)
3术语和定义
GB/T20565界定的术语和定义适用于本文件。
4原理
将试验样装人已知体积的容器中，使容器中料面与容器口齐平。体积密度计算值为试验样质量与容积之比。
5取样、制样和试验样的制备
5.1取样和制样
对于方法1：应根据ISO3082进行取样和制样。加工铁矿石和天然铁矿石试样的重量应至少为
600kg
可使用收货状态、自然干燥或干燥炉干燥的试样进行试验。干燥炉干燥的试样需要在105℃土 5℃下干燥至恒重，在制备试验样之前将试样冷却到室温。
注1：恒重指试样连续两次测量的质量差值小于试样原始质量的0.05%。 对于方法2.最小试样重量为35t，推荐重量为50t。 注2：根据铁矿石品种和成分的不同，35t试样的体积约为14m*～23.6m。
1 GB/T34568—2017/ISO3852:2007
5.2 2试验样的制备
对于方法1，试验样的取样应依据ISO3082进行。 至少应制备4份试验样，每份重150kg土0.15kg。 对于方法2，样品本身作为试验样。
6 设备
6.1通则
试验设备应包括如下部分： a) 一般实验室设备，如干燥炉、手动工具和安全设备等； b) 小容器； c) 大容器； d) 称量装置。
6.2方法1
6.2.1小容器
小容器是用金属板制作而成，外形呈圆柱状，且容器内径为400mm土2mm，容器内高为400mm 土2mm（内容积约为0.05m"）。容器所采用的金属板应具有足够的厚度以保证在试验中桶周围和底部不变形。容器上部周围应有钢箍加固，并有两个把手以180°对称地焊在外表面上。为了便于实验室内运输，可配有小车等装置来搬运容器。容器的容积用已知密度的饮用水进行标定，标定时精度应达到 0.1 L。 6.2.2称量装置
灵敏度为1/1000或以上，称量范围要保证试验需要。 6.3方法2 6.3.1大容器
大容器要具有规则的几何形状，且底板和侧壁光滑，而且处于正常的良好状况下，例如卡车车箱或铁路车皮。该容器应该具有足够的容量，至少能装10t试样而且最小高度为500mm。如果有可能的话，容器的最小长度、宽度和高度应大于试验样最大粒度的10倍。 6.3.2称量装置
最好采用地磅，灵敏度为1/200或以上，称量范围要能保证测定的需要。
7试验步骤
7.1试验测定次数
根据附录A的规定进行足够次数的试验。同时分别按GB/T10322.5和GB/T10322.7规定的步骤进行水含量和粒度分布的测定。
2 GB/T34568—2017/IS03852:2007
9 试验报告
试验报告应包含下列内容： a) 本标准编号； b) 试样信息，包括试样状况，例如收货状态、自然干燥或干燥炉干燥； c) 实验室的名称和地址； d) 试验日期； e) 试验报告日期； f) 试验责任者签字； g) 本标准中没有规定的任何操作细节和试验条件，或认为可能对试验结果有影响的任何因素； h) 试验结果及验收测量值（与“收货状态”“自然干燥”或“炉子干燥”条件一起报）； i) 任何对测定结果构成了影响的试样质量特征，例如水分含量、粒度分布、全铁含量、地质类
型等。
10 校验
定期检查设备对保证试验结果的可靠性是非常必要的。检查应定期进行，检查周期由每个实验室自已决定。
检查的项目应包括：
称量装置；一容器。
建议制备内部标样，并定期检验试验的可重复性。应保留检验记录
4
