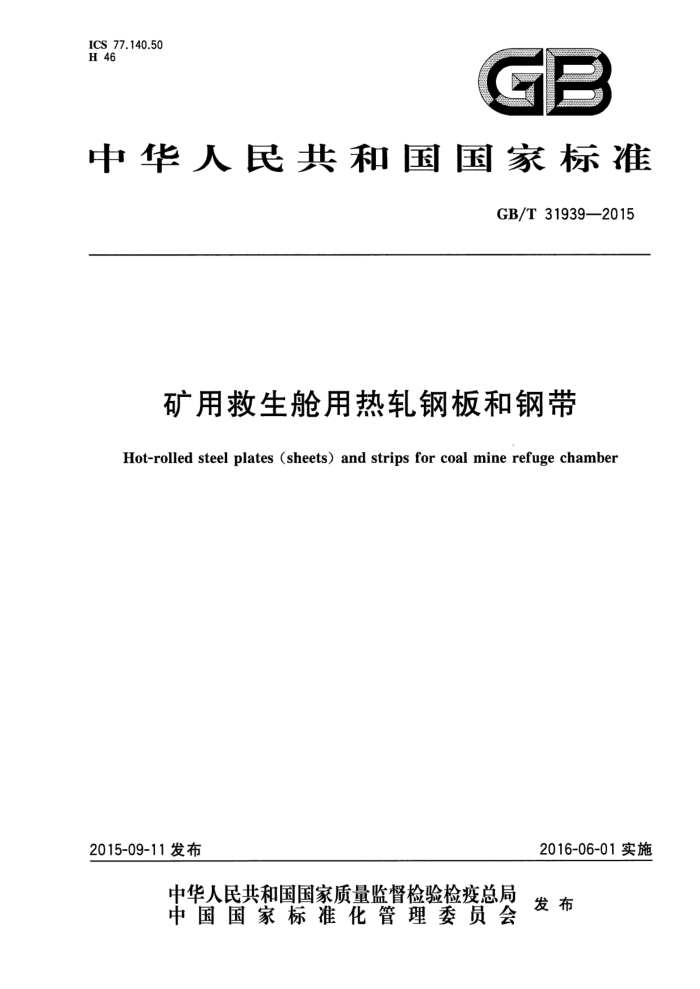

ICS 77.140.50 H 46
一
中华人民共和国国家标准
GB/T31939—2015
矿用救生舱用热轧钢板和钢带
Hot-rolled steel plates (sheets) and strips for coal mine refuge chamber
2016-06-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31939—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准主要起草单位：鞍山钢铁集团公司、鞍钢建设集团有限公司、冶金工业信息标准研究院、首钢
总公司、武汉钢铁股份有限公司。
本标准主要起草人：管吉春、白刚、董莉、吴朝晖、刘美红、黄涛、杨丽荣、张维旭、齐兵。
I GB/T31939—2015
矿用救生舱用热轧钢板和钢带
1范围
本标准规定了矿用救生舱用热轧钢板和钢带的牌号表示方法、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本标准适用于厚度为3mm20mm的热轧钢板和钢带（以下简称钢板和钢带）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11钢铁及合金铬含量的测定 可视滴定或电位滴定法 GB/T223.12 钢铁及合金化学分析方法 碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T223.14 钢铁及合金化学分析方法 钼试剂萃取光度法测定钒含量 GB/T223.16 钢铁及合金化学分析方法 变色酸光度法测定钛量 GB/T223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烧萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定 丁二铜分光光度法 GB/T223.25 钢铁及合金化学分析方法 丁二铜重量法测定镍量 GB/T223.26 钢铁及合金钼含量的测定 硫氰酸盐分光光度法 GB/T223.40 钢铁及合金锯含量的测定 氯磺酚S分光光度法 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定 管式炉内燃烧后气体容量法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T228.2 金属材料拉伸试验第2部分：高温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T232 金属材料弯曲试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T2975 钢及钢产品力学性能试验取样位置及试样的制备 GB/T 4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T17505 钢及钢产品交货一般技术要求 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁 总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T20124 钢铁氮含量的测定惰性气体熔融热导法（常规方法）
1 GB/T31939—2015
GB/T20125低合金钢 多元素含量的测定电感耦合等离子体原子发射光谱法
3牌号表示方法
钢的牌号由代表届服强度的汉语拼音字母、规定最小屈服强度数值、救生舱的汉语拼音首位字母等三部分组成。
示例：Q460JSC其中： Q—钢屈服强度的“届”字汉语拼音的首位字母； 460 规定最小届服强度数值，单位为兆帕(MPa)； JSC “救生舱”汉语拼音的首位字母。
-
4订货内容
按本标准订货的合同或订单应包括下列内容： a) 本标准编号； b) 产品类型（钢板或钢带）； c) 牌号； d) 规格及尺寸精度； e) 交货状态；
重量； g) 特殊要求。
f)
尺寸、外形、重量及允许偏差
钢板和钢带的尺寸、外形、重量及允许偏差应符合GB/T709的规定。
6技术要求
6.1 钢的牌号及化学成分 6.1.1 钢的牌号及化学成分(熔炼分析)应符合表1的规定。
表1化学成分
化学成分"（质量分数)/%
牌号
Nb Ti Mo Cr
Cu
Ni
Mn
P
s
C
Si
0.015~ 0.010~ 0.10~ 0.10~ 0.05~ 0.100 0.080 0.50 0.40 0.45
Q460JSC ≤0.12 ≤0.50 ≤1.8 ≤0.025 ≤0.015 ≤0.040
Q600JSC ≤0.15 ≤0.50 ≤2.0 《0.025 ≤0.015 0.020~ 0.020~ 0.015~ 0.20~ 0.10~ 0.05~
0.070 0.120 0.080 0.60 0.50 0.55
供方可以添加Al、V、B等合金元素。为了改善钢的性能，应至少保证Nb、Ti、Mo、Cr、Cu、Ni其中三种元素含量达到上述规定的下限值，
6.1.2 钢板和钢带的成品化学成分允许偏差应符合GB/T222的规定。 6.2冶炼方法
钢应采用氧气转炉或电炉冶炼，除非另有规定，冶炼方法由供方选择。
2 GB/T31939—2015
6.3 3交货状态
钢板和钢带以热轧、控轧、热机械轧制状态交货。 6.4力学性能和工艺性能 6.4.1 钢板和钢带的室温力学性能和工艺性能应符合表2的规定。 6.4.2经供需双方协商，可对钢板和钢带的高温力学性能进行检验。钢板和钢带的高温力学性能应符合表3的规定。 6.4.3弯曲试验后，试样的外侧表面不得有目视可见的裂纹。 6.4.4对厚度小于12mm钢板的夏比（V型缺口）冲击试验应采用辅助试样。>8mm～<12mm钢板的辅助试样尺寸为10mm×7.5mm×55mm，其试验结果应不小于表2规定值的75%；6mm～ 8mm钢板的辅助试样尺寸为10mm×5mm×55mm，其试验结果应不小于表4规定值的50%；厚度小于6mm的钢板不做冲击试验。 6.4.5夏比（V型缺口）冲击吸收能量，按3个试样的算术平均值进行计算，允许其中有1个试样的单个值比表2规定值低，但不得低于规定值的70%。
表2室温力学性能和工艺性能
冲击试验
断后伸
下届服强度：
吸收能量 KV2
抗拉强度 长率A
R MPa
厚度 mm
% 不小于
Rm MPa
180°弯曲试验
温度 C
牌号
J 不小于 47
不小于 460
D=2a D=3a D=2a D=3a
≤10 >10~20 450 570~760
580~760
20
18
Q460JSC
690~860 680~860
≤10 >10~20
600 580
20
16
47
Q600JSC
注：拉伸试验和弯曲试验取横向试样，冲击试验取纵向试样。 ：当届服不明显时，可测Rp0.2代替RL。 bD为弯曲压头直径;a为试样厚度。 经供需双方协商，冲击试验温度可采用0℃或一20℃，此时冲击吸收能量应不小于34J。
表3 3高温力学性能
高温（55℃~550℃)拉伸性能
规定塑性延伸强度Rp0.2
牌号
MPa
>10mm~20mm
≤10mm ≥307 ≥400
≥300 ≥390
Q460JSC Q600JSC
：试验温度由供需双方协商。
3 GB/T31939—2015
6.5表面质量 6.5.1 钢板和钢带表面不应有裂纹、结疤、折叠、气泡和夹杂等缺陷。钢板和钢带不应有分层。 6.5.2 钢板和钢带表面允许有深度（高度)不超过厚度公差之半的局部麻点、划痕及其他轻微缺陷，但应保证钢板和钢带的最小厚度。 6.5.3 钢带允许带缺陷交货，但有缺陷部分应不超过每卷总长度的6%。
7试验方法
7.1钢的化学成分试验方法应符合GB/T223.5、GB/T223.9、GB/T223.11、GB/T223.12、GB/T223.14、 GB/T223.16、GB/T223.19、GB/T223.23、GB/T223.25、GB/T223.26、GB/T223.40、GB/T223.62、 GB/T223.63、GB/T223.68、GB/T223.69、GB/T4336、GB/T20123、GB/T20124、GB/T20125的规定。 7.2 2每批钢板和钢带的检验项目、取样数量、取样方法和试验方法应符合表4的规定。
表 4
序号 1 2 3 4 5 6 7
检验项目化学成分室温拉伸试验弯曲试验冲击试验高温拉伸试验尺寸、外形
试验方法见7.1 GB/T 228.1 GB/T 232 GB/T 229 GB/T 228.2
取样数量/个
取样方法 GB/T 20066 GB/T 2975
1/炉 1/批 1/批 3/批双方协商
GB/T 2975 GB/T 2975
GB/T 2975
符合精度要求的适宜量具
表面
目视
一
8检验规则
8.1 组批规则
钢板和钢带应成批验收。每批由同一牌号、同一炉号、同一厚度、同一轧制制度的钢板或钢带组成。 8.2复验
钢板和钢带的复验应按GB/T17505的规定。
9修约规则
本标准采用修约值比较法，修约规则按GB/T8170的规定。
4 GB/T 31939—2015
包装、标志及质量证明书
10
钢板和钢带的包装、标志及质量证明书应符合GB/T247的规定。
