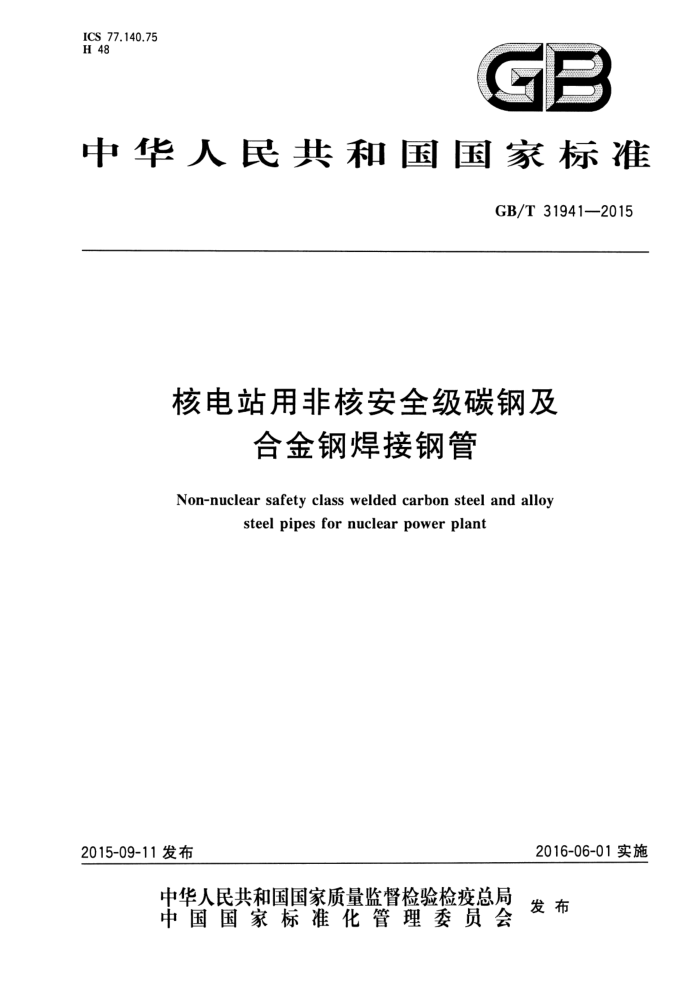

ICS 77.140.75
H 48
GB
中华人民共和国国家标准
GB/T31941—2015
核电站用非核安全级碳钢及
合金钢焊接钢管
Non-nuclear safety class welded carbon steel and alloy
steel pipes for nuclearpowerplant
2016-06-01实施
2015-09-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T31941—2015
目 次
前言范围
III
1 2规范性引用文件 3订货内容
尺寸、外形、重量及允许偏差
4
2
5 技术要求 . 6 试验方法·
3 12 13 13
检验规则.. 包装、标志和质量证明书
8 GB/T 31941—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准主要起草单位：番禺珠江钢管有限公司、冶金工业信息标准研究院、浙江金洲管道工业有限
公司、苏州热工研究院有限公司。
本标准主要起草人：黎剑峰、魏家乐、董莉、杨伟芳、赵建仓、张志刚、王利树。
三 GB/T31941—2015
核电站用非核安全级碳钢及
合金钢焊接钢管
1范围
本标准规定了核电站用非核安全级碳钢及合金钢焊接钢管的订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于核电站建造用非核安全级承压设备用碳钢及合金钢焊接钢管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222钢的成品化学成分允许偏差 GB/T223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.5 钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.10 钢铁及合金化学分析方法铜铁试剂分离-铬天青S光度法测定铝含量 GB/T223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T 223.12 钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T223.14 钢铁及合金化学分析方法 ：钼试剂萃取光度法测定钒含量 GB/T223.16 钢铁及合金化学分析方法 变色酸光度法测定钛量 GB/T223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定 丁二酮分光光度法 GB/T223.24 钢铁及合金化学分析方法 萃取分离-丁二酮分光光度法测定镍量 GB/T223.27 钢铁及合金化学分析方法 硫氰酸盐-乙酸丁酯萃取分光光度法测定钼量 GB/T223.28 钢铁及合金化学分析方法 α-安息香重量法测定钼量 GB/T223.36 钢铁及合金化学分析方法 蒸馏分离-中和滴定法测定氮量 GB/T223.37 钢铁及合金化学分析方法 蒸馏分离-靛酚蓝光度法测定氮量 GB/T223.40 钢铁及合金锯含量的测定 氯磺酚S分光光度法 GB/T223.53 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定氮量 GB/T223.54 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定镍量 GB/T223.58 钢铁及合金化学分析方法 亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T223.59 钢铁及合金磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T223.61 钢铁及合金化学分析方法 磷钼酸铵容量法测定磷量 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.64 钢铁及合金锰含量的测定 火焰原子吸收光谱法 GB/T223.67 钢铁及合金 硫含量的测定 次申基蓝分光光度法
1 GB/T31941—2015
GB/T223.68 钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T223.71 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量 GB/T 223.72 钢铁及合金硫含量的测定重量法 GB/T228.1 金属材料 拉伸试验第1部分：室温试验方法 GB/T 228.2 金属材料 拉伸试验第2部分：高温试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 232 金属材料 弯曲试验方法 GB/T 241 金属管液压试验方法 GB/T 2102 钢管的验收、包装、标志和质量证明书 GB/T2650 焊接接头冲击试验方法 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T13299 钢的显微组织评定方法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T 20124 钢铁氮含量的测定惰性气体熔融热导法（常规方法） GB/T20125 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T21835 焊接钢管尺寸及单位长度重量 NB/T 47014 承压设备焊接工艺评定 SY/T6423.3 石油天然气工业 钢管无损检测方法第3部分：焊接钢管用钢带/钢板分层缺欠
的自动超声检测
JB/T4730.2 承压设备无损检测第2部分：射线检测 JB/T4730.4 承压设备无损检测第4部分：磁粉检测 JB/T4730.5 承压设备无损检测第5部分：渗透检测 TSGZ6002 特种设备焊接操作人员考核细则
3订货内容
按本标准订购钢管的合同或订单应包括下列内容： a）标准编号； b） 产品名称； c) 钢的牌号； d) 交货状态； e) 尺寸规格[外径×壁厚，单位为毫米（mm)]； f) 订购的数量（总重量或总长度）； g） 特殊要求。
4尺寸、外形、重量及允许偏差
4.1外径和壁厚 4.1.1钢管的尺寸范围为公称外径(D)不小于406.4mm，公称壁厚（S）不大于75mm；其尺寸规格应
2 GB/T319412015
符合GB/T21835的规定。经供需双方协商，并在合同中注明，可供应其他尺寸的钢管。 4.1.2钢管的外径、壁厚允许偏差应符合表1及表2的规定。经供需双方协商，并在合同中注明，可供应其他允许偏差要求的钢管。
表1外径允许偏差
单位为毫米
外径D D≤508 D>508
允许偏差
±0.75%D或±3.0，取其中较小者 ±0.5%D或土4.0，取其中较小者
表2 壁厚允许偏差
单位为毫米
壁厚S S≤20
允许偏差 +10%S 0.3 +2.0 0.3
S>20
4.2 长度 4.2.1钢管的通常长度应为3000mm~12500mm。 4.2.2钢管的定尺长度应在通常长度范围内。定尺长度的允许偏差应为+5°mm。 4.2.3钢管的倍尺总长度应在通常长度范围内，每个倍尺长度应留10mm的切口余量。倍尺总长度的允许偏差为+10gmm。 4.2.4根据需方要求，经供需双方协商，并在合同中注明，可供应通常长度范围以外的定尺长度和倍尺长度的钢管。 4.3 3不圆度
钢管的不圆度（同一截面最大外径与最小外径之差）应不超过公称外径的1%。D/S超过75时，不圆度应进行协商。 4.4弯曲度
钢管的全长弯曲度应不大于钢管长度的0.15%，局部弯曲度应不大于1.5mm/m。 4.5 5管端
钢管两端截面应与钢管轴线垂直，并应清除毛刺。
5技术要求
5.1化学成分
5.1.1熔炼分析
钢管制造厂应对每熔炼炉的板材进行化学成分分析。碳钢的化学成分（熔炼分析）应符合表3及 5.3.1的规定，合金钢的化学成分（熔炼分析）应符合表4的规定。
3 GB/T31941—2015
5.1.2 成品分析
钢管制造厂应对不超过60m的焊缝进行一次成品分析，每一次分析应符合熔敷金属的成分要求。 5.1.3碳钢成分要求 5.1.3.1钢中氮元素含量（熔炼成分)应不大于0.008%，如果钢中含有铝、锯、钒、钛等具有固氮作用的合金元素，氮元素含量可不大于0.012%，合金元素含量应在质量证明书中注明。 5.1.3.2钢中砷、锑、铋、铅、锡（熔炼成分）有害元素单个含量均应不大于0.025%，合计应不大于 0.05%。如供方能保证，可不做分析。 5.1.3.3经供需双方协商，并在合同中注明，各牌号钢的碳当量（CEV)可参见表5的规定。碳当量应由熔炼分析成分并采用公式（1)计算：
CEV=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15
..(1)
5.1.3.4 4钢板应做成品化学成分分析，其允许偏差应符合GB/T222的规定。 5.2制造方法 5.2.1前期认可
钢管制造前，制造厂应制定制造大纲，其内容应包括制造前的焊接工艺评定及制造过程中按先后顺序的各个制造和检验工序。 5.2.2钢的冶炼方法
钢应采用吹氧转炉或电炉冶炼工艺制造。 5.2.3钢管的制造方法
钢管应采用双面带有填充金属的熔化焊方法制造，应由按照TSGZ6002评定合格的焊工或焊接操作工施焊。
补焊焊接工艺应根据NB/T47014进行评定，补焊操作工应根据TSGZ6002进行评定。 5.2.4交货状态
钢管可以焊态、去应力处理、正火、正火加回火或淬火加回火的状态交货。
4 GB/T31941—2015
N B 3 > qN no 2 6
00 %0%05900%0 0900 %000%0%00%0%000 %0%0%8000%90%100%00%00%9000 00
20020000
200000090080 %0809 %/() 02000200 02000200 0200020021580 0200020021580 200200 51000200 001~05<05~52]<
十?
080080 00080080 080080 080080080 0000 / 210 210 00 060 060> S> 05060 / 00 0t0910 00~s10 0~10 050~S10
S0
S2'0
0f 0 十?业
oW
020
S
P
,uW
0990 %00
0
3
表
S
00 0t0> 00l< 20 620
S0> 80> 920> 0 810
w/
S0> s'z> S20> HSOZO O H
20
“六
台制
9
