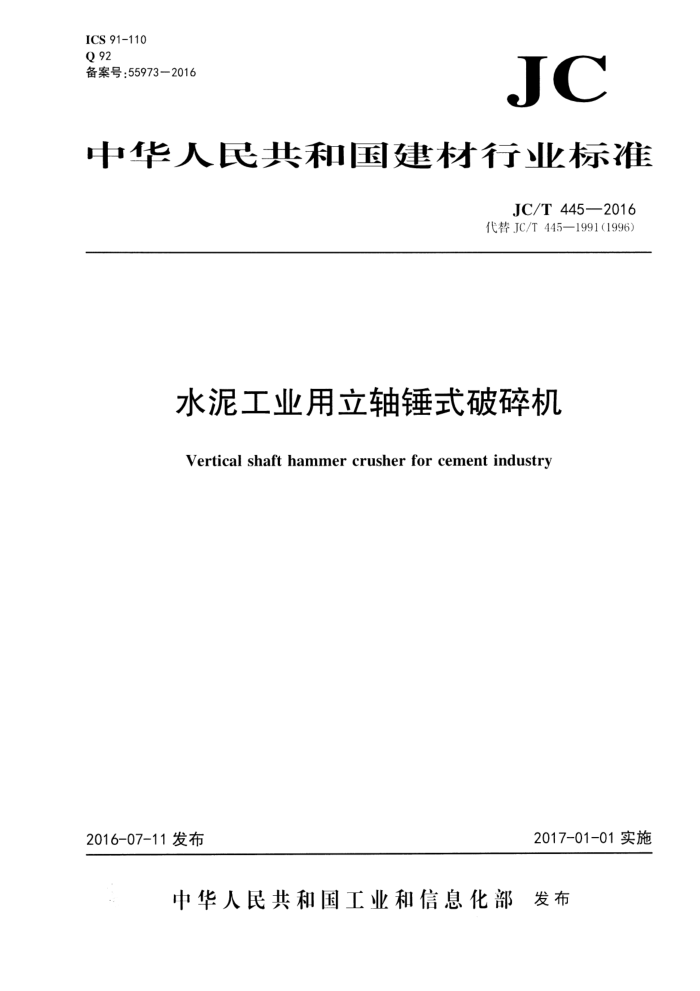

ICS 91-110 Q 92 备案号：55973—2016
JC
中华人民共和国建材行业标准
JC/T 445—2016 代替JC/T445—1991(1996)
水泥工业用立轴锤式破碎机
Vertical shaft hammer crusher for cement industry
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部发布 JC/T445—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T445一1991（1996)，与JC/T445一1991（1996)相比，除编辑性修改外主要技术变
化如下：
一修改了适用范围[见第1章，1991（1996)年版第1章]； -更新了规范性引用文件（见第2章）：一修改了立轴式锤式破碎机的标记及基本参数[见第3章，1991（1996)年版第3章]： -修改了图样未注公差尺寸极限偏差及形位公差的检验标准[见4.1.3和4.1.4，1991(1996)年
版4.1.3和4.1.41： -增加了表1注3用户要求，删除了特殊要求[见3.3，1991（1996年版4.1.6]：
-
一增加了整机要求，删除了焊接的有关规定、噪声及振幅的测量[见4.2，1991（1996)年版4.1.5、 4.6.5、4.6.6、4.7.2和4.7.3]; 一增加了主轴的探伤标准[见4.3.1.2，1991（1996)年版4.2.1.2]；一删除了主轴各配合处的表面粗糙度要求[19911996)年版4.2.1.3b]：一增加了热处理要求，删除了衬板的要求[见4.3.4.4，1991（1996年版4.2.4.3和4.3.2]：删除了外观质量要求[见1991(1996)年版4.4]；增加了主要零件的检验方法（见5.2)：一增加装配的检验方法（见5.3）；修改了测量轴承温升方法[见5.4.2，1991（1996)年版5.1.3]：一修改了振幅测量方法[见5.4.3，1991(1996)年版5.1.4]：修改了噪音测量方法[见5.5.5，1991（1996)年版5.2.5]：一增加了取料要求[见5.5.6，1991（1996)年版5.2.6和5.2.7]：一增加了产品判定规则（见6.4）： -增加了贮存产品的场地要求（见7.4）。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：徐州中材装备重型机械有限公司。 本标准参加起草单位：山东诚铭建设机械有限公司、徐州市天马破碎机厂、中材装备集团有限公司、
中国建材机械工业协会。
本标准主要起草人：刘刚、张再成、范继军、东朝莉。 本标准所代替标准的历次版本发布情况为： —JC/T445—1991(1996)。 JC/T445—2016
水泥工业用立轴锤式破碎机
1范围
本标准规定了水泥工业用立轴锤式破碎机（以下简称立轴锤式破碎机)的型式、型号和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于水泥工业用立轴锤式破碎机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699—1999 优质碳素结构钢 GB/T700—2006 碳素结构钢 GB/T1184—1996 形状和位置公差未注公差值 GB/T 1348—2009 球墨铸铁件 GB/T1800.2—2009 9产品几何技术规范（GPS) 极限与配合第2部分：标准公差等级和孔、轴极
限偏差值
GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T6414—1999 铸件尺寸公差与机械加工余量 GB/T8196机械安全防护装置 固定式和活动式防护装置设计与制造一般要求 GB/T 13306 标牌 GB/T 17248.3 声学 机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量 现
场简易法
GB/T19804一2005焊接结构的一般尺寸公差和形位公差 JB/T5000.15一2007重型机械通用技术条件第15部分：锻钢件无损探伤 JC/T355一2001水泥机械产品型号编制方法 JC/T401.1一2011建材机械用高锰钢铸件 牛第1部分：高锰钢铸件技术条件 JC/T402水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 JC/T532 建材机械钢焊接件通用技术条件
3 型式、型号和基本参数
3.1型式
立轴锤式。 3.2型号 3.2.1立轴锤式破碎机的型号应符合JC/T355一2001的规定。型式表示方法如下：
- JC/T445—2016
p
筒体直径() 立轴式代号锤式代号破碎机代号
3.2.2立轴锤式破碎机按照名称、代号、简体直径、标准号的顺序标记。
示例：简体直径为1000m的水泥工业用立轴锤式破碎机，标记为：
水泥工业用立轴锤式破碎机PCL1000JC/T445—2016
3.3基本参数
立轴锤式破碎机基本参数应符合表1的规定。
图1 基本参数
筒体直径 mnI 500 750 1 000 1 250 1 500 1 750 2 000 2 250 注1：符合出料粒度的物料量占出料总量的90%以上。 注2：生产能力是破碎中等硬度（<200MPa）石灰石的产量，注3：可按用户要求进行设计制造。
出料粒度
生产能力 t/h 3 ~5 10~15 20~30 40 ~ 45 50~60 70~80 90 ~ 110 120~140
给料粒度
电机功率
mm ≤50 ≤50 ≤60 ≤70 ≤100 ≤120 ≤140 ≤160
kW 11 30 55 75 110 132 185 220
mmi ≤5 ≤5 ≤6 ≤7 ≤8 ≤10 ≤10 ≤10
技术要求
4
4.1 基本要求 4. 1.1 立轴锤式破碎机应符合本标准的要求，并按照规定程序批准的设计图样、技术文件和技术规范制造、安装和使用， 4.1.2凡本标准、图样和技术文件未规定的要求，应按国家、建材行业、机电行业等有关通用标准执行。 4.1.3图样上未注公差尺寸的极限偏差，机械加工表面按GB/T1804一2000中m级：金属结构件非机械加工表面按GB/T19804—2005表1中B级：铸、锻件的非加工表面按GB/T6414——1999中CT12级制造 4.1.4配合表面的圆度和圆柱度未注形位公差应符合GB/T1184一1996中的k级规定。 4. 2 整机要求 4.2.1 立轴锤式破碎机的基本参数应符合表1的规定， 4.2.2 立轴锤式破碎机的轴承润滑油温应符合4.6.5和4.7.2的有关规定。
2 JC/T445—2016
4.2.3立轴锤式破碎机空载运转时噪音应小于80dB（A），负载运转时应小于85dB（A）。当噪声值超过规定时，应采取降噪措施， 4.2.4立轴锤式破碎机传动装置和旋转部分应设置防护装置。防护装置的设计制造应符合GB/T8196中的有关规定。 4.2.5立轴锤式破碎机焊接应符合JC/T532中的有关规定。 4.2.6空载运转时机器上盖处的径向振幅应不大于0.5Az/mm。 4.3主要零件要求 4.3.1主轴 4.3.1.1 材料不应低于GB/T699一1996中45钢的有关规定，调质处理硬度为HB217～HB255。 4.3.1.2 2主轴应进行探伤检查，且不应低于JB/T5000.15一2007中I级的规定， 4.3.1.3 3主轴各配合轴径应符合下列要求：
a) 各段轴颈的直径公差应符合GB/T1800.2一2009表22中h7级的规定： b）与轴承配合处的轴径的圆柱度公差应符合GB/T1184一1996表B2中的8级规定。
4.3.2筒体 4.3.2.1 材料应不低于GB/T700-2006中Q235-B的有关规定。 4.3.2.2 筒体内径的圆度公差在Φ1000mm以下为5mm，在Φ1000以上（含中1000mm）为8mm。 4.3.2.3 上、下止口同轴度公差应符合GB/T1184一1996表B2中9级的规定。 4.3.2.4 上、下法兰端面的平行度公差应符合GB/T1184一1996表B3中10级的规定。 4.3.3上盖、底座、下轴承座 4.3.3.1 球墨铸铁材料应不低于GB/T1348一2009中有关QT500-5的有关规定。 4.3.3.2 铸件不应有裂纹、气孔等影响使用的缺陷。 4.3.3.3与轴承配合处的轴承座内圆表面粗糙度R的最大允许值应为3.2μm。 4.3.3.4上盖止口、下轴承座止口与轴承配合处的同轴度公差应符合GB/T1184一1996表B4中的10 级的规定。 4.3.4锤头、衬板、隔板 4.3.4.1材料应不低于JC/T401.1—2011中ZGMn13-B的有关规定。 4.3.4.2锤头重量差应不大于0.5kg。 4.3.4.3衬板、隔板与筒体接触的圈弧面应光洁规整，衬板装配面不应有拔模斜度。 4.3.4.4隔板、衬板进行热处理后，应不再进行火焰切割加工。 4.4装配要求 4.4.1轴承装配后，上轴承的轴向间隙应为0.15mm~0.25mm，下轴承的轴向间隙应为0.10mm~0.20mm 4.4.2锤头应称重，同一排锤头的重量差值应不大于0.2kg，并将重量差值最小的一对对称装入同一排中。固定于销轴的锤头应转动灵活。 4.4.3电动皮带轮上端面与主轴皮带轮上端面应在同一平面内，其偏移误差不应大于两皮带轮中心距的2%。 4.5涂漆防锈要求
产品的涂漆防锈应符合JC/T402中的相关规定。
