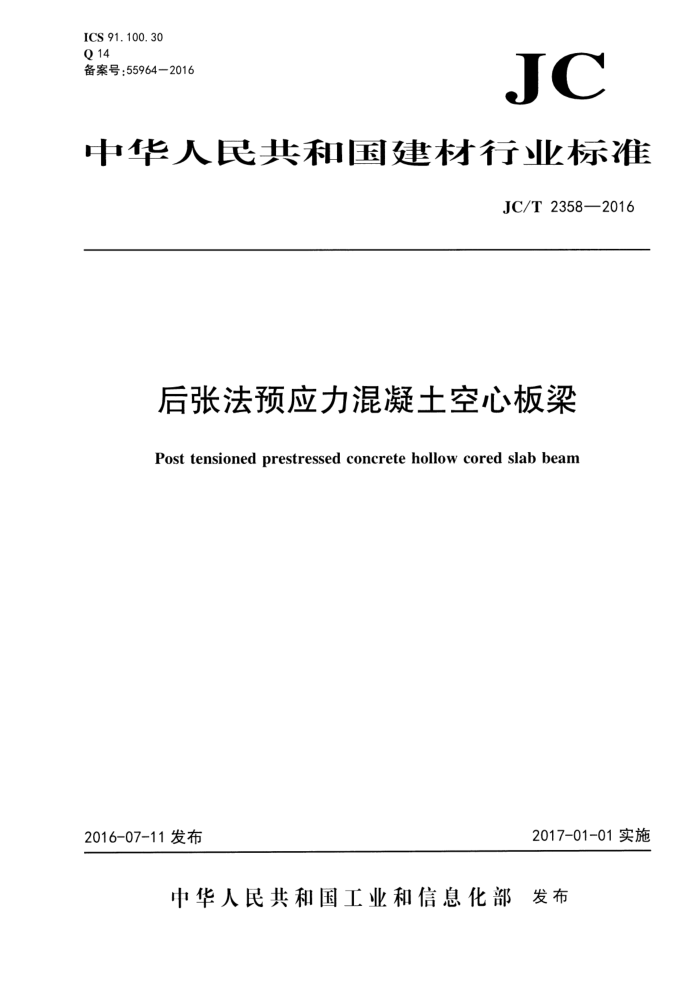

ICS91.100.30 Q 14 备案号：55964—2016
JC
中华人民共和国建材行业标准
JC/T 2358—2016
后张法预应力混凝土空心板梁
Post tensioned prestressed concretehollow cored slab beam
2016-07-11发布
2017-01-01实施
中华人民共和国工业和信息化部发布 JC/T2358—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197)归口。 本标准负责起草单位：浙江天晟建材集团有限公司、浙江大学、浙江公路水运工程咨询公司。 本标准参加起草单位：苏州混凝土水泥制品研究院、浙江正方交通建设有限公司、浙江省交通工
程建设集团、同济大学、浙江大学建筑设计研究院、浙江省交通科学研究院、吴江市明港道桥工程有限公司。
本标准主要起草人：申永刚、刘世伟、朱刚、吴安宁、陈菊根、方剑、王学武、王城泉、熊学玉、 谢广言、龙晓荣、张利波、毕建华、单光炎、颜东锋、徐发容、宋连锋、徐建武、显春峰、李玲俊、徐金晶。
本标准为首次发布。
I JC/T2358—2016
后张法预应力混凝士空心板梁
1范围
本标准规定了后张法预应力混凝土空心板梁（以下简称“后张板梁”）的分类和标记、原材料、构造要求、质量要求、检验方法、检验规则、产品合格证以及标志、运输和贮存等。
本标准适用于公路、水运、市政工程桥梁建设中采用的后张法预应力混凝土空心板梁
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175通用硅酸盐水泥 GB/T700碳素结构钢 GB 1499.1 钢筋混凝土用钢第1部分：热轧光圆钢筋 GB 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋 GB/T5224 预应力混凝土用钢绞线 GB 8076 混凝土外加剂 GB/T 14370 预应力筋锚具、夹具和连接器 GB50010 混凝土结构设计规范 GB/T50107一2010混凝土强度检验评定标准 GB50119 混凝土外加剂应用技术规范 CJJ 11 城市桥梁设计规范 JGJ 52 普通混凝土用砂、石质量及检验方法标准 JGJ 63 混凝土用水标准 JGJ/T152 混凝土中钢筋检测技术规程 JTJ 025 公路桥涵钢结构及木结构设计规范 JTG D62 公路钢筋混凝土及预应力混凝土桥涵设计规范 JTG/TF50 公路桥涵施工技术规范 JT/T529 9预应力混凝土桥梁用塑料波纹管
3 分类和标记
3.1代号
本标准按荷载等级分为I型后张板梁和I型后张板梁，I型指按公路-I级和城-A级车道荷载标准设计的后张板梁，代号为HZBL/I，II型指按公路-II级和城-B级车道荷载标准设计的后张板梁，代号为HZBL/II。 3.2规格尺寸
1 JC/T2358—2016 3.2.1 后张板梁的主要规格尺寸按表1选用，其他规格尺寸由供需双方另行约定。
表1 后张板梁的主要规格尺寸
标志高度
标志长度
mm
m
标志宽度1000mm
标志宽度1250mm
10 13 16 20
500 600 800 900
600 700 800 950
3.2.2后张板梁跨中截面示意图见图1。截面各部位尺寸应符合表2或设计图纸的规定
-
h
Fu
S b
说明：一底面宽度： bv 一腹板宽度： bs——铰缝宽度； h——高度：
h,—顶板厚度： h2-底板厚度： h,—铰缝下高度。
图1 后张板梁跨中截面示意图表2 后张板梁跨中截面各部位尺寸
单位为毫米
bi 160
b
bg 80
hi 120
h2 120
h3 120
990、1240
3.3标记
后张板梁的产品型号表示如下：
HZBL/1XXXXXXXXXX
标志高度(mm) 标志宽度(mm) 标志长度(m) 产品代号
后张板梁按产品代号、标志长度、标志宽度、标志高度和标准编号的顺序标记。
2 JC/T2358—2016
示例：标志长度16m，标志宽度1250mm，标志高度800mm的后张板梁，承受公路-I级或城-A级汽车荷载等级的产品标记为：
HZBL/1-161250800 JC/T 2358—2016
4原材料
4.1水泥
水泥质量应符合GB175的规定。水泥应选用强度等级不低于42.5的硅酸盐水泥或普通硅酸盐水泥。 当混凝土中采用碱活性骨料时，宜选用含碱量不大于0.6%的低碱水泥。 4.2骨料 4.2.1细骨料宜采用洁净的中砂，细度模数为2.6～3.0，其他质量要求应符合JGJ52的规定。 4.2.2粗骨料应采用连续级配的碎石，质量要求应符合JGJ52的要求。 4.3水
混凝土拌合和养护用水的质量应符合JGJ63的规定。 4.4外加剂
外加剂的质量应符合GB8076的规定，不得掺用含氯盐外加剂，其使用应参照GB50119及各外加剂的使用说明执行。 4.5掺合料
进行混凝土配合比设计时可以加入适当的掺合料，常见的掺合料有粉煤灰、粒化高炉矿渣粉、硅灰、 石灰石粉、沸石粉等。掺合料使用前应进行试验验证，不应对后张板梁产生有害影响。 4.6普通钢筋
直径小于等于12mm的普通钢筋应选用热轧HPB300级钢筋或以上等级的钢筋，直径大于12mm的普通钢筋宜选用热轧HRB400或以上等级的钢筋，所有钢筋性能应符合GB1499.1和GB1499.2的规定 4.7预应力筋
预应力筋应采用强度级别不低于1860MPa的低松弛标准型钢绞线，其材质和性能应符合GB/T5224 的规定。 4.8波纹管
预应力钢绞线孔道宜采用金属波纹管或塑料波纹管，金属波纹管的壁厚不宜小于0.3mm，先简支后连续预应力结构的预留波纹管宜采用塑料波纹管，塑料波纹管应采用专用焊接机进行热熔焊接或采用具有密封性能的塑料结构连接器连接，不得采用胶带纸绑扎连接，且符合JT/T529的要求 4.9预应力锚固区钢板
预应力锚固区钢板质量应符合GB/T700的规定。
4.10预应力筋锚具、夹具和连接器
