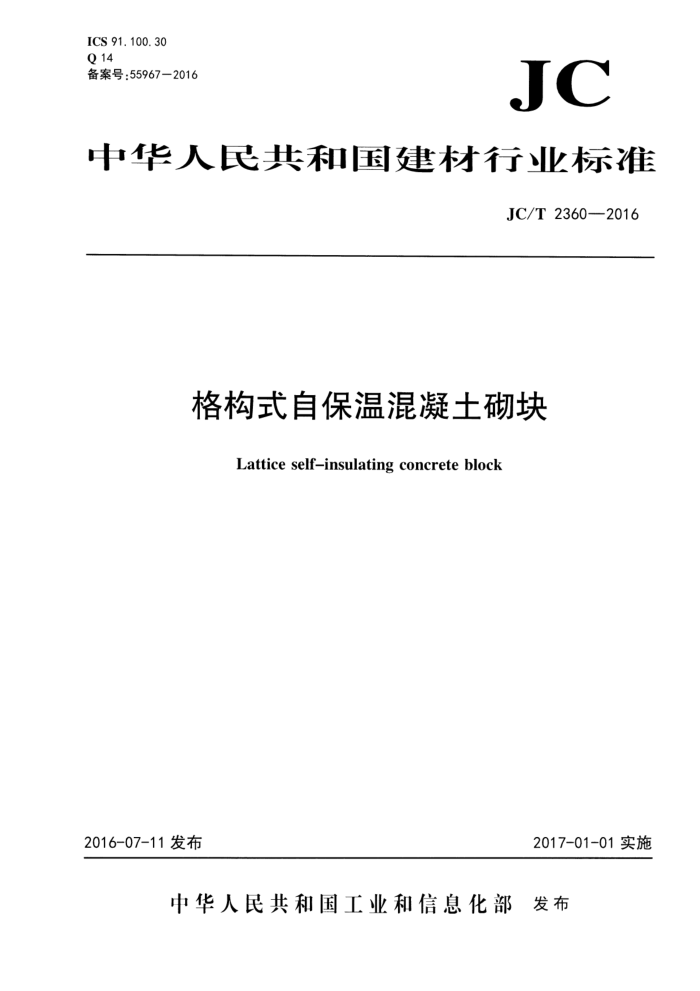

ICS 91.100.30 Q 14 备案号：55967—2016
JC
中华人民共和国建材行业标准
JC/T23602016
格构式自保温混凝土砌块
Lattice self-insulating concrete block
2016-07-11发布
2017-01-01实施
中华人民共和国工业和信息化部发布 JC/T2360—2016
前言
本标准按照GB/T1.1一2009给出的规定起草。 本标准由中国建筑材料联合会提出。 本标准由全国水泥制品标准化技术委员会（SAC/TC197）归口。 本标准负责起草单位：辽宁省产品质量监督检验院、沈阳建筑大学。 本标准参加起草单位：群峰智能机械股份有限公司、东南大学、中国能源建设集团东北电力第三工
程公司。
本标准主要起草人：张延年、郑怡、汪青杰、闫飞、邱兆军、王璞东、姜兴波、康振国、陈丽、张建海、张际华、刘旭升、于海波、赵培刚、熬光智、王立新、陈忠范、徐明、邱连强、韩东、付卫东、 董锦坤、王芗音、贾子涛。
本标准为首次发布。
- JC/T2360—2016
格构式自保温混凝士砌块
1范围
本标准规定了格构式自保温混凝土砌块的的术语和定义、标记、原材料、要求、试验方法、检验规则、产品质量合格证、使用说明书以及包装、运输和贮存。
本标准适用于民用与工业建筑的非承重墙体。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175通用硅酸盐水泥 GB1596用于水泥和混凝土中的粉煤灰 GB/T 4111 普通混凝土小型空心砌块试验方法 GB6566 建筑材料放射性核素限量 GB 8076 混凝土外加剂 GB 8624—2012 2建筑材料及制品燃烧性能分级 GB/T 13475 绝热稳态传热性质的测定标定和防护热箱法 GB/T 14684 建设用砂 GB/T14685 建设用卵石、碎石 JGJ63混凝土用水标准 JG/T266泡沫混凝土
3术语和定义
下列术语和定义适用于本文件
3. 1
格构式自保温混凝土块latticeself-insulatingconcreteblock 以水泥基材料为胶结料，以工业废渣（包括煤渣、炉渣、煤研石等)或陶粒为集料，经振动加压、成
型的孔洞错开的坏料，并在孔洞中浇注泡沫混凝土或其他保温材料，而制成的砌块。 3. 2
泡沫混凝土foamedconcrete 用物理方法将泡沫剂制备成泡沫，再将泡沫加入到水泥、骨料、掺合料、外加剂和水制成的料浆
中，经混合搅拌、浇注成型、养护而成轻质微孔混凝土。
4标记
1 JC/T2360—2016
砌块按产品代号（LSCB）、规格、强度等级和标准编号的顺序进行标记。 示例：规格尺寸为390m×240m×190mm，强度等级为MU7.5的格构式自保温混凝土砌块，标记为：
LSCB390X240X190MU7.5JC/T 2360—2016
5原材料
5.1水泥
水泥应符合GB175的规定。 5.2砂
砂应符合GB/T14684的规定。 5.3石
石应符合GB/T14685的规定。 5.4粉煤灰
粉煤灰应符合GB/T1596的规定 5.5工业废渣
工业废渣应符合相关标准，不应对人、生物、环境及砌块的耐久性造成有害的影响，且颗粒直径应不大于5mm。 5.6水
拌和用水和养护用水应符合JGJ63的规定 5.7外加剂
外加剂应符合GB8076的规定。 5.8泡沫混凝土
泡沫混凝土应符合JG/T266的规定。 5.9陶粒
陶粒直径应不大于5mm。
6要求
6.1 外观质量
格构式自保温混凝土砌块的外观质量应符合表1的要求
2 JC/T2360—2016
表1 外观质量
项目弯曲
技术要求 ≤2 mm ≤1个 ≤10 mm ≤10 mm
个数 3个方向投影最大值
缺棱掉角
裂缝延伸投影的累计尺寸
6. 2 规格尺寸及允许偏差 6.2.1规格
砌块主规格尺寸为390mm×240mm×190mm， 砌块副规格尺寸为190mm×240mm×190mm，其他规格尺寸由供需协商确定。格构式自保温混凝土砌块参考尺寸参见附录A。 6. 2.2 尺寸允许偏差
格构式自保温混凝土砌块的尺寸允许偏差应符合表2的要求。
表2 尺寸允许偏差
技术指标 mn ±3 ±3 ±2 ±2
项目长度宽度高度
填充保温材料界面与主体砌块界面的高差
6. 3 壁厚和肋厚
格构式自保温混凝土壁厚应不小于30mm，肋厚应不小于25mm。 6. 4 强度等级
砌块的强度等级应符合表3的要求，
表3 砌块强度等级
抗压强度 MPa ≥3. 5 ≥5. 0 ≥7.5 ≥10. 0
密度等级 kg/m ≤900 ≤1100 ≤1300 ≤1500
强度等级 MU3. 5 MU5. 0 MU7. 5 MU10. 0
6. 5 吸水率
砌块吸水率应不大于10.0%。 6. 6 抗冻性
3
