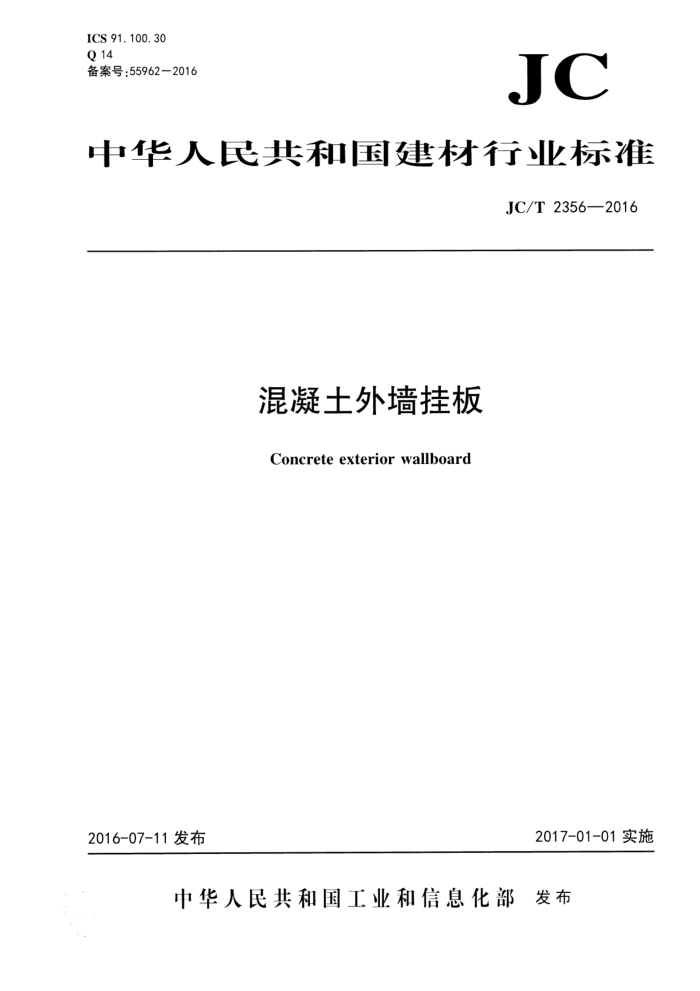

ICS 91.100.30 Q 14 备案号：559622016
JC
中华人民共和国建材行业标准
JC/T 2356—2016
混凝土外墙挂板
Concreteexteriorwallboard
2017-01-01实施
2016-07-11发布
中华人民共和国工业和信息化部发布 JC/T2356—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本表准由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本标准负责起草单位：中国建筑材料科学研究总院、山东天意机械股份有限公司、湖南天泽建材有
限公司、山东鸿泰建设集团有限公司。
本标准参加起草单位：山西同城积富宝科技有限公司、中国冶金建筑研究总院、三河市中大森为新型建材有限公司、贵州百年装配式绿色建筑材料有限公司、安徽华普节能材料股份有限公司。
本标准主要起草人：翁端衡、崔琪、李清海、刘洪彬、黄政国、吴俊禧、刘宇良、成国庆、张书峰、 刘宝珠、吴转琴、崔玉忠、谢尧生、王志新、汤俊怀。
本标准为首次发布。
- JC/T2356—2016
混凝土外墙挂板
1范围
本标准规定了混凝土外墙挂板的术语和定义、标记、原材料、要求、试验方法、检验规则以及标志、 运输和贮存、产品合格证。
本标准适用于民用与工业建筑物中使用的非承重混凝土外墙挂板。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB175 通用硅酸盐水泥 GB/T1596 用于水泥和混凝土中的粉煤灰 GB/T 7019 纤维水泥制品试验方法 GB 8076 混凝土外加剂 GB 8624 建筑材料及制品燃烧性能分级 GB/T14684 建设用砂 GB/T 14685 建设用卵石、碎石 GB/T 18046 用于水泥和混凝土中的粒化高炉矿渣粉 GB/T 23451 建筑用轻质隔墙条板 GB/T 50082 普通混凝土长期性能和耐久性试验方法标准 JC/T 539 混凝土和砂浆用颜料及其试验方法 JC/T 540 混凝土制品用冷拔低碳钢丝 JGJ 63 混凝土用水标准
3术语和定义
下列术语和定义适用于本文件。
3. 1
混凝土外墙挂板 concreteexteriorwallboard 以于挂方式安装在钢结构或混凝土框架结构建筑上的混凝土非承重外墙板，
4标记
混凝土外墙挂板的标记应包括产品代号（WQGB）、规格尺寸（长度×宽度×厚度）、标准编号。 示例：长度1200，宽度180m，厚度40m的混凝土外墙挂板，标记为：
WQGB1200×180×40JC/T2356—2016 JC/T2356—2016
5 5原材料
5.1水泥
水泥应符合GB175的规定。 5.2钢丝
冷拔低碳钢丝应符合JC/T540的规定，其他钢丝应符合相关的标准要求。 5. 3 ：碎石和卵石
应符合GB/T14685规定。 5.4砂
应符合GB/T14684规定。 5.5水
应符合JGJ63规定。 5.6外加剂
应符合GB8076的规定。 5.7颜料
应符合JC/T539的规定。 5.8掺合料
粉煤灰应符合GB/T1596的规定：磨细矿渣粉应符合GB/T18046的规定：其他矿物掺和料应符合相关标准的规定。
6 要求
6.1 外观质量
外观质量应符合表1的规定。
表1 外观质量
项目缺棱掉角裂缝、蜂窝麻面
外观质量
挂板应边缘整齐，外观面不允许缺棱掉角。 挂板无裂缝，表面气孔的直径不应大于5Ⅲ， 深度不应大于2ml
6. 2 尺寸允许偏差
尺寸允许偏差值应符合表2的规定。
2 JC/T2356—2016
表2 尺寸允许偏差值
单位为毫米
项目长度宽度厚度侧向弯曲对角线差板面平整度
偏差允许值 ± 2. 0 ± 2. 0 ±2. 0 ≤L/1 000 ≤2. 0
≤3
6. 3 物理性能
物理性能应符合表3的规定。
表3 物理性能指标
项目面密度/（kg/m) 抗冲击性
指标 ≤100
经3次冲击试验后板正面无裂纹
≥1. 5 ≥20 ≤10
抗弯承载(板自重倍数)
抗压强度/MPa 吸水率/% 不透水性
板背面无水滴出现
抗冻性（冻融循环50次）
板的质量损失不大于5%，强度损失不大于25%，外观无损坏。
6. 4 燃烧等级
燃烧性能应符合GB8624规定的A1等级，
试验方法
7
7. 1 试验环境及试验条件
除特殊要求规定外，试验应在常温、常湿条件下进行。 7. 2 试验龄期
试验时试件的养护龄期应不少于28d。 7. 3 3外观质量
对受测试件， 视距0.6m左右，目测有无缺棱掉角、 裂纹或表面气孔。气孔采用扎丝和精度1mm直尺测量，读数精确至1mm。 7. 4 4尺寸允许偏差
3
